Alle instellingen op één pagina
Gebruik de inhoudsopgave om direct naar de juiste instelling te gaan. De stappen hieronder volgen de BlindDesign-handleiding voor deze motor.
Ysia 5 Zigbee en motor
DE GLYDEA2 ULTRA 50 WF ZIGBEE WORDT STANDALONE BEDIEND MET DE YSIA 5 ZIGBEE. DE MOTOR HEEFT EEN AFNEEMBARE LI-ION BATTERIJ, STATUS-LED EN PROGRAMMEERTOETS.
DE GLYDEA2 ULTRA 50 WF ZIGBEE WORDT STANDALONE BEDIEND MET DE YSIA 5 ZIGBEE. DE MOTOR HEEFT EEN AFNEEMBARE LI-ION BATTERIJ, STATUS-LED EN PROGRAMMEERTOETS.
YSIA 5 ZIGBEE - VOORZIJDE
OMHOOG = openen. OMLAAG = sluiten. Eén druk op MY tijdens beweging = stoppen. Twee korte drukken op MY bij stilstand = naar de opgeslagen favoriete positie. De onderste toets kiest het kanaal.
YSIA 5 ZIGBEE - ACHTERZIJDE
De PROG-knop achterop wordt gebruikt voor koppelen, instelmodus en het definitief opslaan van wijzigingen.

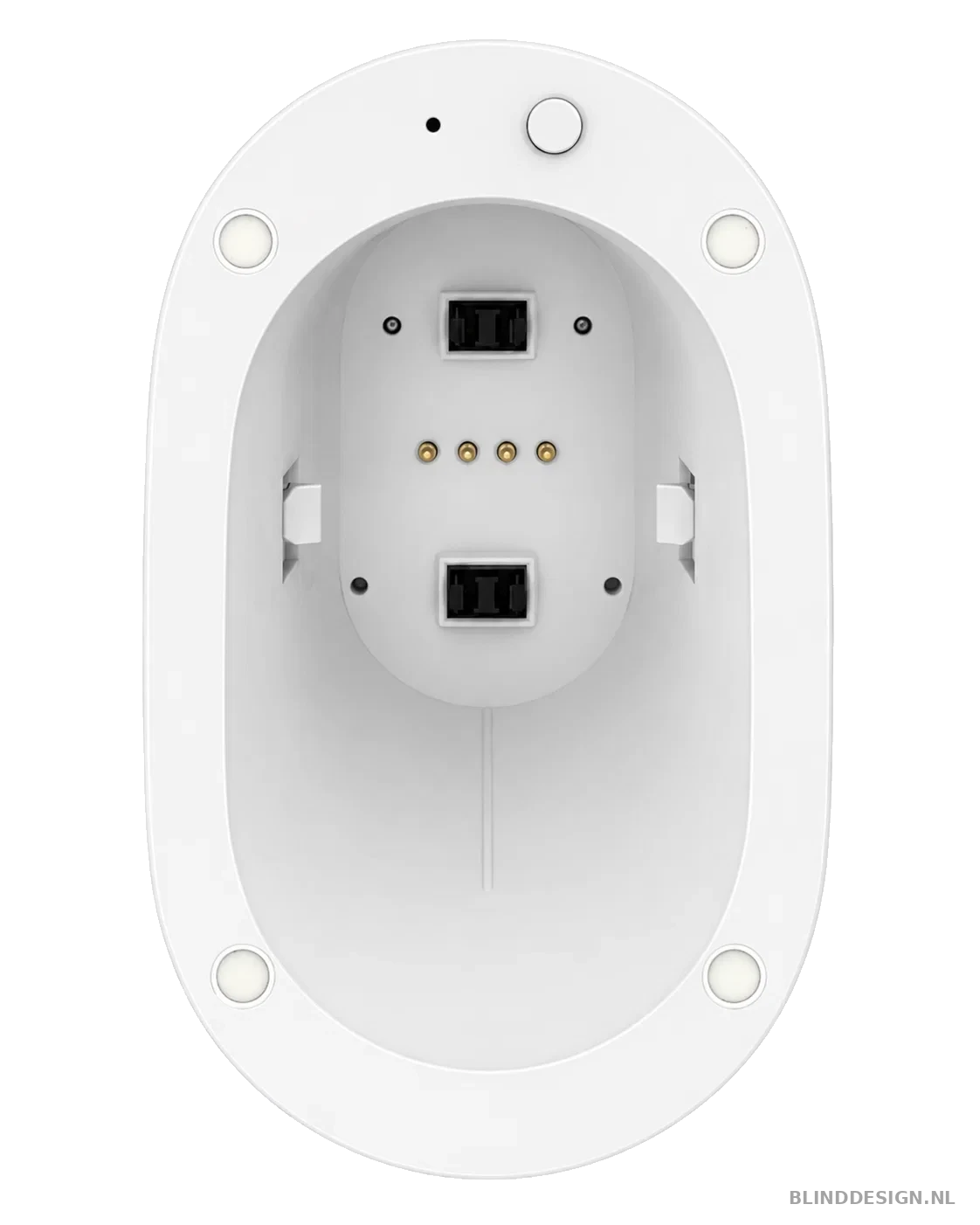

MOTOR ZONDER BATTERIJ
Zonder batterij zijn de dockingpunten en contacten zichtbaar. Gebruik deze tekening alleen om de motorzijde te herkennen.

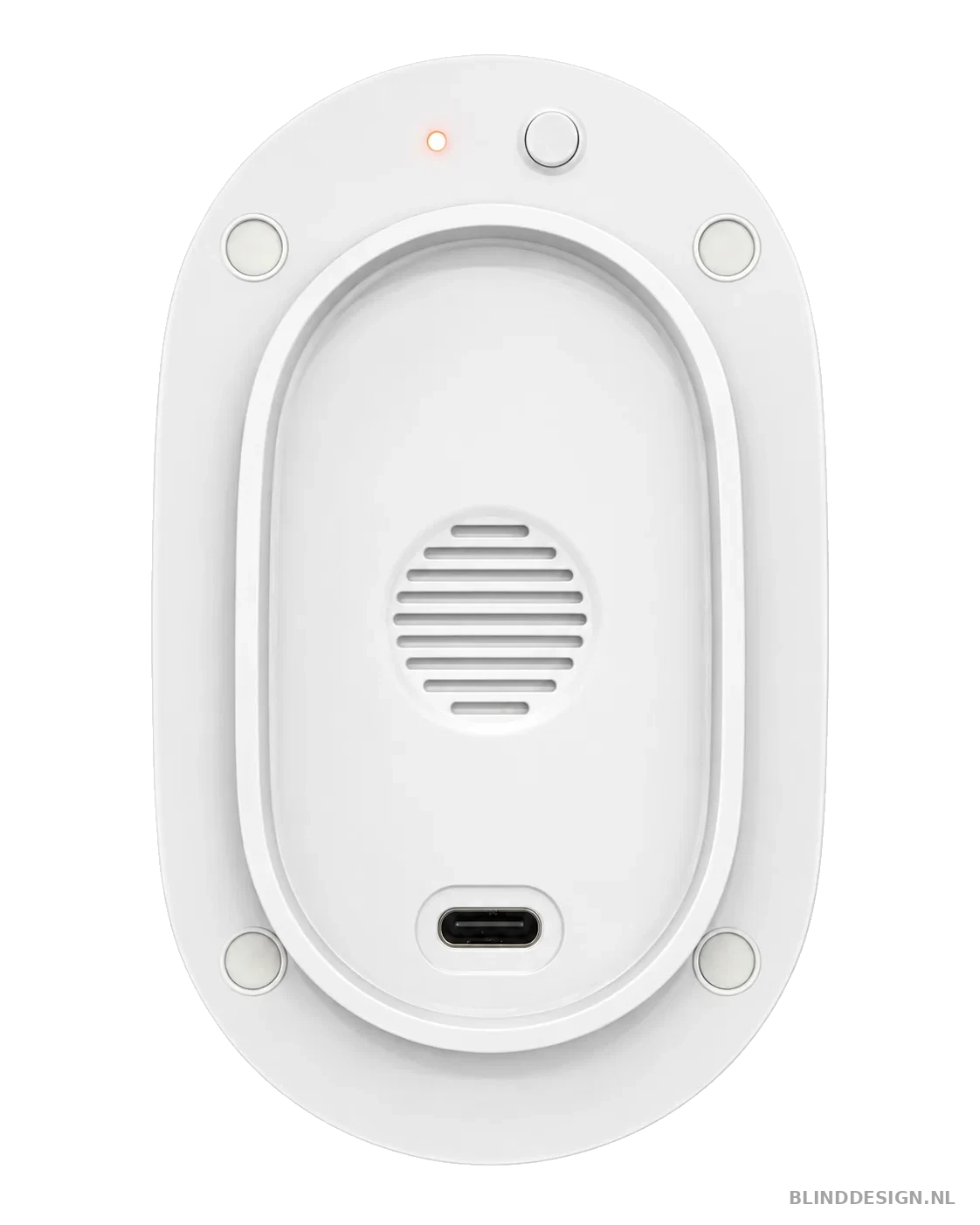

MOTOR MET BATTERIJ
Met de batterij aangeklikt zijn de status-LED, programmeertoets en USB-C laadpoort zichtbaar.
PROGRAMMEERTOETS EN LED
De programmeertoets op de motor wordt gebruikt om de motor wakker te maken, los te koppelen, te resetten of de software opnieuw te starten.
LET OP: Houd de programmeertoets nooit langer dan 20 seconden ingedrukt. Volgens Somfy kan de motor dan in recovery mode terechtkomen.
Motor volledig programmeren
GEBRUIK DEZE PROCEDURE BIJ EEN NIEUWE MOTOR OF NA EEN VOLLEDIGE FABRIEKSRESET. DE BATTERIJ MOET VOLDOENDE ZIJN OPGELADEN.
GEBRUIK DEZE PROCEDURE BIJ EEN NIEUWE MOTOR OF NA EEN VOLLEDIGE FABRIEKSRESET. DE BATTERIJ MOET VOLDOENDE ZIJN OPGELADEN.
KANAAL KIEZEN
Selecteer op de Ysia 5 Zigbee eerst het individuele kanaal waarop deze rail moet worden opgeslagen.
MOTOR WAKKER MAKEN
Houd de programmeertoets op de motor ongeveer 3-5 seconden ingedrukt. Laat los nadat de rail één keer kort beweegt. De motor-LED knippert oranje.
YSIA IN KOPPELMODUS
Houd de Ysia binnen 60 cm van de motor. Druk OMHOOG + OMLAAG heel kort tegelijk in, korter dan 0,5 seconde. De Ysia-LED knippert oranje.
WACHTEN OP KOPPELING
Raak tijdens het koppelen niets aan. Dit kan tot 30 seconden duren. Bij succes wordt de Ysia-LED groen en ongeveer 10 seconden later beweegt de motor één keer kort.
DRAAIRICHTING CONTROLEREN
Gebruik OMHOOG of OMLAAG om de richting te controleren. Is de richting verkeerd, houd MY ingedrukt totdat de motor één keer kort beweegt.
OPEN-POSITIE KIEZEN
Houd OMHOOG ingedrukt totdat het gordijn exact op de gewenste volledig geopende positie staat.
OPEN-POSITIE OPSLAAN
Druk MY + OMLAAG tegelijk heel kort in, korter dan 0,5 seconde. De motor beweegt één keer kort: de open-positie is opgeslagen.
DICHT-POSITIE KIEZEN
Houd OMLAAG ingedrukt totdat het gordijn exact op de gewenste volledig gesloten positie staat.
DICHT-POSITIE OPSLAAN
Druk MY + OMHOOG tegelijk heel kort in, korter dan 0,5 seconde. De motor beweegt één keer kort: de dicht-positie is opgeslagen.
YSIA DEFINITIEF OPSLAAN
Druk PROG achterop de Ysia korter dan 0,5 seconde in. De motor beweegt één keer kort en de LED op motor en Ysia gaat uit. Wacht daarna ongeveer 15 seconden voordat je test.
STEL NU DE OPEN- EN DICHTPOSITIE IN. DIT IS GEEN AUTOMATISCHE LEERLOOP: Je BRENGT HET GORDIJN ZELF NAAR DE GEWENSTE POSITIES.
LET OP: De Glydea2 Ultra 50 WF Zigbee gebruikt in deze standalone Ysia-procedure géén automatische open/dicht-leerloop zoals de Glydea 60 RTS.
Open-positie bijstellen
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE VOLLEDIG GEOPENDE POSITIE MOET WORDEN GECORRIGEERD. DE BESTAANDE YSIA MOET AL AAN DE MOTOR ZIJN GEKOPPELD.
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE VOLLEDIG GEOPENDE POSITIE MOET WORDEN GECORRIGEERD. DE BESTAANDE YSIA MOET AL AAN DE MOTOR ZIJN GEKOPPELD.
KANAAL KIEZEN
Selecteer het individuele kanaal van de rail.
INSTELMODUS OPENEN
Houd PROG achterop de Ysia ingedrukt tot de LED-volgorde GROEN > ROOD > GROEN verschijnt. De motor beweegt één keer kort.
KOPPELMODUS ACTIVEREN
Houd de Ysia binnen 60 cm. Druk OMHOOG + OMLAAG heel kort tegelijk, korter dan 0,5 seconde, en wacht. De Ysia knippert oranje; na succesvolle koppeling wordt de LED groen en beweegt de motor ongeveer 10 seconden later kort.
NIEUWE OPEN-POSITIE
Breng het gordijn met OMHOOG/OMLAAG naar de nieuwe gewenste open-positie.
OPEN-POSITIE OPSLAAN
Druk MY + OMLAAG heel kort tegelijk. De motor beweegt kort. Druk daarna PROG achterop de Ysia korter dan 0,5 seconde om af te sluiten en op te slaan.
LET OP: Test daarna zowel volledig openen als volledig sluiten. Een fabrieksreset is voor één eindpuntcorrectie niet nodig.
Dicht-positie bijstellen
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE VOLLEDIG GESLOTEN POSITIE MOET WORDEN GECORRIGEERD.
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE VOLLEDIG GESLOTEN POSITIE MOET WORDEN GECORRIGEERD.
KANAAL KIEZEN
Selecteer het individuele kanaal van de rail.
INSTELMODUS OPENEN
Houd PROG achterop de Ysia ingedrukt tot GROEN > ROOD > GROEN. De motor beweegt één keer kort.
KOPPELMODUS ACTIVEREN
Druk binnen 60 cm OMHOOG + OMLAAG heel kort tegelijk en wacht tot de koppeling is bevestigd.
NIEUWE DICHT-POSITIE OPSLAAN
Breng het gordijn naar de nieuwe dicht-positie. Druk MY + OMHOOG heel kort tegelijk. De motor beweegt kort. Druk daarna PROG achterop korter dan 0,5 seconde om af te sluiten.
Draairichting wijzigen
DE DRAAIRICHTING KAN LATER WORDEN GEWIJZIGD ZONDER DE EINDPOSITIES TE WISSEN.
DE DRAAIRICHTING KAN LATER WORDEN GEWIJZIGD ZONDER DE EINDPOSITIES TE WISSEN.
KANAAL KIEZEN
Selecteer het individuele Ysia-kanaal van de motor.
INSTELMODUS OPENEN
Houd PROG achterop de Ysia ingedrukt tot GROEN > ROOD > GROEN en de motor kort beweegt.
YSIA EN MOTOR OPNIEUW IN PROGRAMMEERMODUS
Druk OMHOOG + OMLAAG heel kort tegelijk en wacht op de groene bevestiging en korte motorbeweging.
RICHTING OMDRAAIEN EN OPSLAAN
Houd MY ingedrukt totdat de motor één keer kort beweegt. Druk daarna PROG achterop de Ysia korter dan 0,5 seconde om de wijziging definitief op te slaan.
MY / favoriete positie
MET MY SLAAT Je EEN FAVORIETE TUSSENPOSITIE OP. BIJ DE YSIA ZIGBEE WORDT MY MET EEN DUBBELE KORTE DRUK OPGESROEPEN.
MET MY SLAAT Je EEN FAVORIETE TUSSENPOSITIE OP. BIJ DE YSIA ZIGBEE WORDT MY MET EEN DUBBELE KORTE DRUK OPGESROEPEN.
KANAAL KIEZEN
Selecteer het gewenste individuele kanaal.
GEWENSTE POSITIE KIEZEN
Beweeg het gordijn met OMHOOG of OMLAAG naar de gewenste tussenpositie en stop daar.
MY OPSLAAN
Houd MY ongeveer 5 seconden ingedrukt. De Ysia-LED knippert groen. Laat MY los zodra de LED continu groen brandt. De motor beweegt één keer kort.
MY GEBRUIKEN
Druk MY twee keer kort achter elkaar in om naar de opgeslagen MY-positie te gaan. Eén korte druk op MY tijdens beweging is STOP.
MY WIJZIGEN
Ga naar een nieuwe gewenste positie en herhaal de lange MY-procedure. De bestaande MY-positie wordt overschreven.
Groepskanaal maken
MET EEN YSIA 5 ZIGBEE KUNT Je MOTOREN OP EIGEN INDIVIDUELE KANALEN LATEN STAAN EN ZE DAARNAAST SAMEN OP EEN GROEPSKANAAL ZETTEN.
MET EEN YSIA 5 ZIGBEE KUNT Je MOTOREN OP EIGEN INDIVIDUELE KANALEN LATEN STAAN EN ZE DAARNAAST SAMEN OP EEN GROEPSKANAAL ZETTEN.
INDIVIDUEEL KANAAL KIEZEN
Selecteer eerst het bestaande individuele kanaal van de motor die je aan de groep wilt toevoegen.
PROGRAMMEERMODUS OPENEN
Houd PROG achterop de Ysia ingedrukt tot GROEN > ROOD > GROEN. De motor beweegt kort.
KOPPELMODUS ACTIVEREN
Druk OMHOOG + OMLAAG heel kort tegelijk en wacht op de groene bevestiging. Houd de Ysia binnen 60 cm van de motor.
GROEPSKANAAL KIEZEN
Selecteer op de Ysia het kanaal dat je als groepskanaal wilt gebruiken. Dit moet een ander kanaal zijn dan het individuele kanaal.
MOTOR AAN GROEP TOEVOEGEN
Druk PROG achterop de Ysia korter dan 0,5 seconde in. De Ysia-LED gaat van oranje naar groen en de motor beweegt één keer kort.
LET OP: Herhaal deze procedure per motor naar hetzelfde groepskanaal. Test daarna ieder individueel kanaal én het groepskanaal.
Ysia loskoppelen of opnieuw koppelen
DE MOTOR KAN VAN DE HUIDIGE ZIGBEE-KOPPELING WORDEN LOSGEMAAKT ZONDER DE INGESTELDE EINDPOSITIES TE WISSEN.
DE MOTOR KAN VAN DE HUIDIGE ZIGBEE-KOPPELING WORDEN LOSGEMAAKT ZONDER DE INGESTELDE EINDPOSITIES TE WISSEN.
YSIA LOSKOPPELEN - 2 BEWEGINGEN
Houd de programmeertoets op de motor ingedrukt en laat pas los nadat de motor in totaal TWEE keer kort heeft bewogen. De eindposities blijven behouden en de motor staat in discovery mode.
NIEUW YSIA-KANAAL KIEZEN
Selecteer op de Ysia 5 het gewenste kanaal.
MOTOR WAKKER MAKEN
Houd de programmeertoets ongeveer 3-5 seconden ingedrukt totdat de motor één keer kort beweegt.
YSIA KOPPELEN
Druk OMHOOG + OMLAAG heel kort tegelijk en wacht. Bij succes wordt de Ysia-LED groen en beweegt de motor ongeveer 10 seconden later kort.
KOPPELING DEFINITIEF OPSLAAN
Druk PROG achterop de Ysia korter dan 0,5 seconde in. De motor beweegt kort en de LED gaat uit.
Touch Motion en functies zonder app
DE MOTOR ONDERSTEUNT TOUCH MOTION, SOFT START / SOFT STOP EN INSTELBARE SNELHEID. NIET AL DEZE FUNCTIES ZIJN MET ALLEEN DE YSIA INSTELBAAR.
DE MOTOR ONDERSTEUNT TOUCH MOTION, SOFT START / SOFT STOP EN INSTELBARE SNELHEID. NIET AL DEZE FUNCTIES ZIJN MET ALLEEN DE YSIA INSTELBAAR.
TOUCH MOTION
De Glydea2 Ultra 50 WF Zigbee ondersteunt Touch Motion: bij actieve functie kan een lichte handmatige trek aan het gordijn de motorbeweging starten.
TOUCH MOTION INSTELLEN
In de officiële Somfy standalone Ysia-handleiding staat geen procedure om Touch Motion met alleen de Ysia aan/uit te zetten of de gevoeligheid te wijzigen. Daarom nemen wij hiervoor geen onbewezen knopcombinatie op.
SNELHEID
De motor heeft 7,5 cm/s discreet en standaard 15 cm/s. Somfy geeft 12,5-17,5 cm/s als softwarematig instelbaar bereik. De snelheid kan volgens de standalone matrix niet met alleen de Ysia worden gewijzigd.
SOFT START / SOFT STOP
De motor ondersteunt soft start en soft stop. Aanpassen of uitschakelen is volgens Somfy niet beschikbaar met alleen de Ysia.
MY WISSEN / BATTERIJPERCENTAGE
MY kan met Ysia worden ingesteld en gewijzigd, maar niet los worden verwijderd. Het exacte batterijpercentage kan met alleen de Ysia niet worden uitgelezen.
LET OP: Deze handleiding bevat bewust alleen functies die Somfy voor standalone bediening met Ysia documenteert.
Batterij opladen en LED-signalen
DE AFNEEMBARE LI-ION BATTERIJ WORDT VIA USB-C GELADEN. LAAD DE MOTOR VOLLEDIG OP VOORDAT Je HEM VOOR HET EERST PROGRAMMEERT.
DE AFNEEMBARE LI-ION BATTERIJ WORDT VIA USB-C GELADEN. LAAD DE MOTOR VOLLEDIG OP VOORDAT Je HEM VOOR HET EERST PROGRAMMEERT.
BATTERIJ MONTEREN / VERWIJDEREN
Klik de batterij recht op de motor. Verwijder de batterij alleen wanneer de motor stilstaat; koppel hem niet los tijdens een beweging.
OPLADEN
Gebruik de geschikte Somfy USB-C laadoplossing. Somfy geeft aan dat 80% capaciteit in minder dan 4 uur wordt bereikt. Gebruik een geschikte Somfy USB-C laadoplossing.
LED EN LAGE BATTERIJ
Tijdens laden knippert de motor-LED. Bij volgeladen accu brandt de LED continu. Knippert de motor-LED drie keer bij een bedieningscommando, dan is de batterij bijna leeg.
LET OP: Somfy noemt ongeveer 9 maanden autonomie als testreferentie bij één volledige open/dicht-cyclus per dag. Werkelijke gebruiksduur hangt af van gewicht, rail, temperatuur en gebruik.
Motor resetten
DE PROGRAMMEERTOETS OP DE MOTOR HEEFT VERSCHILLENDE FUNCTIES AFHANKELIJK VAN HET AANTAL KORTE MOTORBEWEGINGEN.
DE PROGRAMMEERTOETS OP DE MOTOR HEEFT VERSCHILLENDE FUNCTIES AFHANKELIJK VAN HET AANTAL KORTE MOTORBEWEGINGEN.
1 BEWEGING - PROGRAMMEERMODUS
Houd de programmeertoets vast en laat los na de eerste korte beweging. De motor staat in programmeermodus.
2 BEWEGINGEN - ZIGBEE-KOPPELING LOS
Houd vast tot twee korte bewegingen. De motor wordt losgemaakt van de mesh/koppeling; ingestelde eindposities blijven behouden en de motor komt in discovery mode.
3 BEWEGINGEN - FABRIEKSRESET
Houd vast tot drie korte bewegingen. Dit is de volledige fabrieksreset.
4 BEWEGINGEN - SOFTWARE HERSTART
Houd vast tot vier korte bewegingen. De motorsoftware start opnieuw. Geef de motor daarna tot ongeveer 5 minuten om volledig op te starten.
NOOIT LANGER DAN 20 SECONDEN
Somfy waarschuwt dat langer vasthouden de motor in recovery mode kan brengen. Gebruik daarom altijd het aantal bevestigingsbewegingen als herkenningspunt.
PROGRAMMEERTOETS INGEDRUKT HOUDEN
Houd de programmeertoets op de motor continu ingedrukt.
DERDE BEWEGING AFWACHTEN
Blijf vasthouden na de eerste en tweede beweging. Laat pas los nadat de motor in totaal DRIE keer kort heeft bewogen. De Zigbee-koppeling, eindposities, MY en overige motorinstellingen worden gewist.
OPNIEUW PROGRAMMEREN
De motor staat nu weer in fabrieksmodus. Voer hoofdstuk 02 volledig opnieuw uit.
GEBRUIK DEZE PROCEDURE ALLEEN WANNEER DE HELE MOTOR OPNIEUW MAG WORDEN INGESTELD.
LET OP: Voor gewoon opnieuw koppelen gebruikt je 2 bewegingen, niet 3. De derde beweging wist de complete motorinstelling.
LET OP: Drie korte bewegingen = volledige fabrieksreset. Stop na twee bewegingen als je alleen de Zigbee-koppeling wilt verwijderen en de eindposities wilt behouden.
Ysia resetten en storingen
RESET DE YSIA ALLEEN WANNEER DE KOPPELING NIET MEER GOED OPGEBOUWD KAN WORDEN OF WANNEER Je DE AFSTANDSBEDIENING VOLLEDIG OPNIEUW WILT GEBRUIKEN.
RESET DE YSIA ALLEEN WANNEER DE KOPPELING NIET MEER GOED OPGEBOUWD KAN WORDEN OF WANNEER Je DE AFSTANDSBEDIENING VOLLEDIG OPNIEUW WILT GEBRUIKEN.
PROG ACHTEROP INGEDRUKT HOUDEN
Houd de PROG-knop op de achterkant van de Ysia ongeveer 15 seconden ingedrukt.
LED-VOLGORDE AFWACHTEN
Blijf vasthouden totdat de LED-volgorde GROEN > ROOD > GROEN > ROOD > GROEN > ROOD > UIT volledig is doorlopen.
YSIA IS GERESET
De Ysia is nu naar de fabrieksinstelling teruggezet en kan opnieuw worden gekoppeld. Gebruik hoofdstuk 02 of 08, afhankelijk van of de motorinstellingen nog bestaan.
BATTERIJEN YSIA
De Ysia 5 gebruikt 2 x AAA / LR03 1,5 V alkalinebatterijen.
OPENEN / SLUITEN
Druk OMHOOG kort om volledig te openen en OMLAAG kort om volledig te sluiten. Eén druk op MY tijdens bewegen stopt de motor.
MY OPROEPEN
Druk MY twee keer kort achter elkaar in om naar de opgeslagen favoriete positie te gaan.
GEEN REACTIE
Controleer het juiste Ysia-kanaal, de AAA-batterijen van de Ysia, de laadtoestand van de motorbatterij en houd de Ysia bij programmeren binnen 60 cm.
KOPPELEN LUKT NIET
Druk OMHOOG + OMLAAG tijdens koppelen korter dan 0,5 seconde. Wacht daarna tot 30 seconden zonder iets aan te raken. Na instellen kan het systeem tot ongeveer 15 seconden nodig hebben voordat je test.
VERKEERDE EINDPOSITIE
Voer alleen hoofdstuk 03 of 04 uit. Een volledige reset is niet nodig als slechts één eindpositie gecorrigeerd moet worden.
CONTROLEER DEZE PUNTEN VOORDAT Je EEN MOTOR OF YSIA RESET.
LET OP: Een Ysia-reset is iets anders dan een motorreset. Reset niet onnodig beide apparaten tegelijk.
TECHNISCHE BASIS: Somfy Smart Shading Standalone Commissioning - Installer's Guide (2025), Ysia Zigbee handleiding, Glydea Ultra 50 WireFree Zigbee Technical Data Sheet (2026) en Somfy Curtain Databook (2026).
Vraag over het afstellen?
Neem contact op met BlindDesign als je hulp nodig hebt bij het instellen of programmeren van je elektrische gordijnrail.
