Technische informatie · elektrische vouwgordijnen
Wij gebruiken drie Somfy-systemen voor elektrische vouwgordijnen, samen goed voor acht uitvoeringen. Welke motor past, hangt vooral af van maat, gewicht, beschikbare voeding en de bediening die je wilt.
Keuzehulp
Je hoeft zelf geen motornummer uit te zoeken. Wij bepalen de motor op basis van het complete vouwgordijn. Deze route laat wel zien waarom we in de ene situatie voor Tilt & Lift kiezen en in de andere voor Sonesse. Met een vouwgordijnmotor bedoelen we de motor die het systeem aandrijft en het vouwgordijn optrekt. Welke motor past, hangt vooral af van voeding, maat, gewicht en gewenste bediening.
Bij bestaande woningen is er lang niet altijd een stroompunt bij het raam. In dat geval is een batterijmotor meestal de praktische keuze.
Breedte alleen is niet genoeg. Stof, voering, baleinen, onderlat en hoogte bepalen samen het gewicht.
Daarna kiezen we de bediening. Niet iedere aansturing is met ieder motorsysteem beschikbaar.
3 systemen · 8 keuzes
De acht keuzes bestaan uit drie Somfy-systemen met verschillende manieren van aansturen. Eerst kijken we welk systeem technisch past; daarna kiezen we de bediening.
Compact, draadloos en te bedienen met een Somfy RTS-afstandsbediening.
Meest verkocht · voordeligHetzelfde compacte systeem met Zigbee 3.0 voor bediening via Zigbee en smart home.
Compact · Zigbee 3.0WireFree buismotor met ingebouwde lithium-ion batterij en meer trekkracht.
Voor groter maatwerk op batterijDezelfde 2 Nm WireFree motor met Zigbee 3.0 als aansturing.
Meer trekkracht · Zigbee 3.0Bedrade 230V-motor voor schakelaar, relais, KNX of andere domotica.
Bedrade aansturing230V-motor met Somfy RTS voor afstandsbediening en groepsbediening.
RTS afstandsbediening230V-motor met io-homecontrol en tweewegcommunicatie.
io · tweewegcommunicatie230V-motor met Zigbee 3.0 voor Zigbee- en smart-homebediening.
Zigbee 3.0 · 230VOns compacte systeem voor elektrische vouwgordijnen en bovendien de meest verkochte uitvoering. Een goede keuze wanneer er geen 230V bij het raam aanwezig is en maat en gewicht binnen de grenzen van het systeem blijven.
De externe 12V lithium-ion batterij zit standaard onder het systeem. Bij normaal dagelijks gebruik is opladen doorgaans ongeveer eens per 10–12 maanden nodig. Het werkelijke interval hangt af van maat, gewicht en gebruik.
Handleiding Somfy Tilt & Lift 25 WF RTS bekijken
| Motor | Somfy Tilt & Lift 25 |
|---|---|
| Aansturing | RTS of Zigbee 3.0 |
| Voeding | 12V lithium-ion batterij, 2600 mAh |
| Koppel | 0,8 Nm |
| Snelheid | 15–30 rpm |
| Max. breedte systeem | 400 cm |
| Max. hoogte | 360 cm |
| Max. optrekgewicht | 7 kg |
| Max. belasting per koord | 750 g |
| Geluidsniveau | < 50 dB |
| Functies | Soft start/stop, instelbare eindposities, MY-positie, geïntegreerde ontvanger |

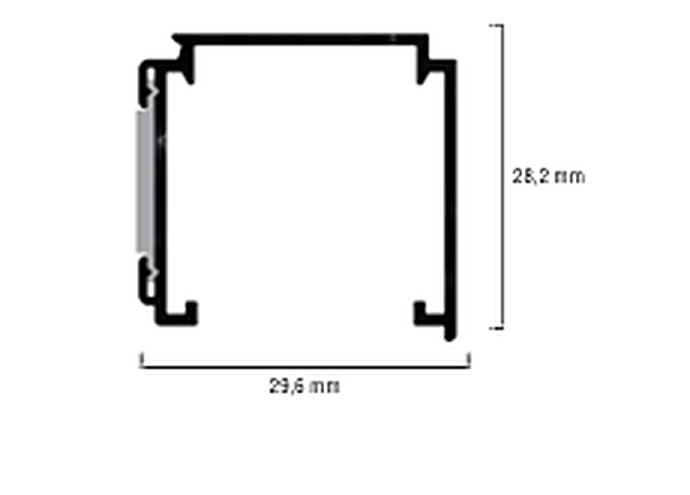

Het profiel is 29,6 mm breed en 28,2 mm hoog.

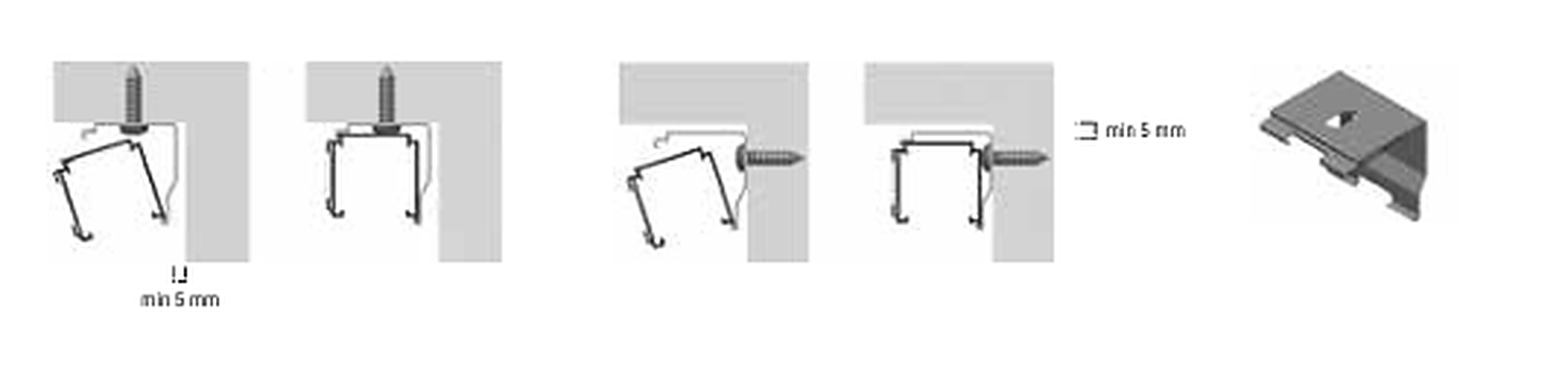

Montage tegen plafond of wand en in de dag. De tekening laat de verschillende posities van de steun zien.
De batterij-oplossing voor grotere of zwaardere vouwgordijnen wanneer je geen 230V wilt of kunt gebruiken. De motor en batterij zijn in het 56 × 56 mm systeem verwerkt.
Deze motor is leverbaar als RTS- of Zigbee 3.0-uitvoering en werkt bijzonder stil.
| Motor | Somfy Sonesse 30 WireFree |
|---|---|
| Aansturing | RTS of Zigbee 3.0 |
| Voeding | Geïntegreerde lithium-ion batterij, 2600 mAh |
| Koppel | 2 Nm |
| Snelheid | 10–28 rpm |
| Min. systeembreedte | circa 67 cm |
| Max. breedte vouwgordijn | 480 cm |
| Max. hoogte vouwgordijn | 480 cm |
| Max. optrekgewicht | 10 kg |
| Max. belasting per koord | 1 kg |
| Geluidsniveau | < 42 dB |
| Functies | Soft start/stop, instelbare eindposities, MY-positie, geïntegreerde ontvanger |

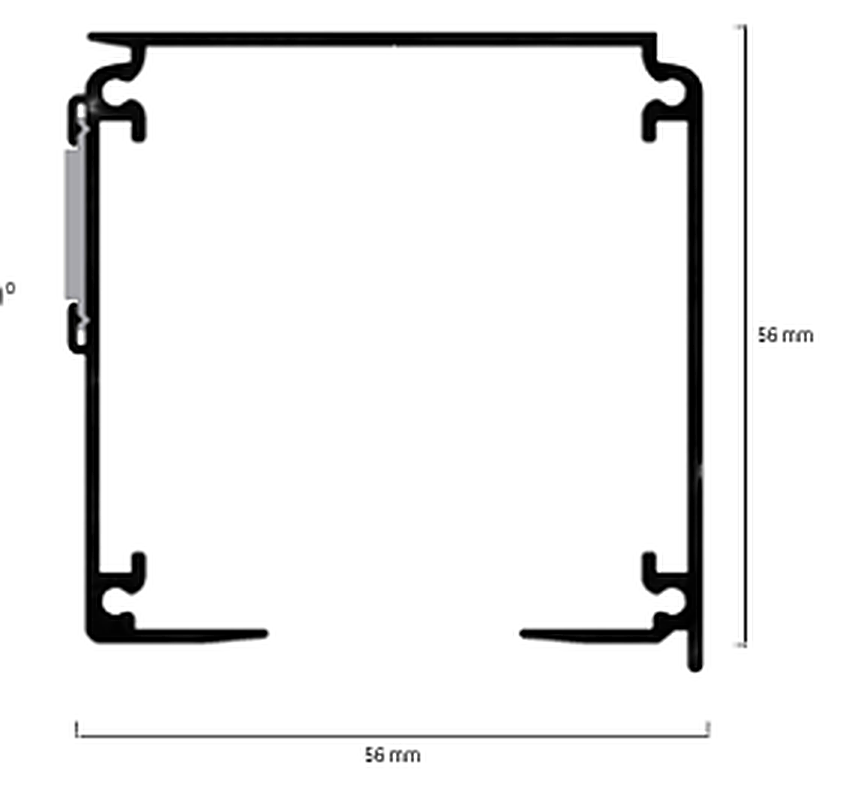

Sonesse 30 WireFree en Sonesse 40 230V gebruiken hetzelfde profiel van 56 × 56 mm.

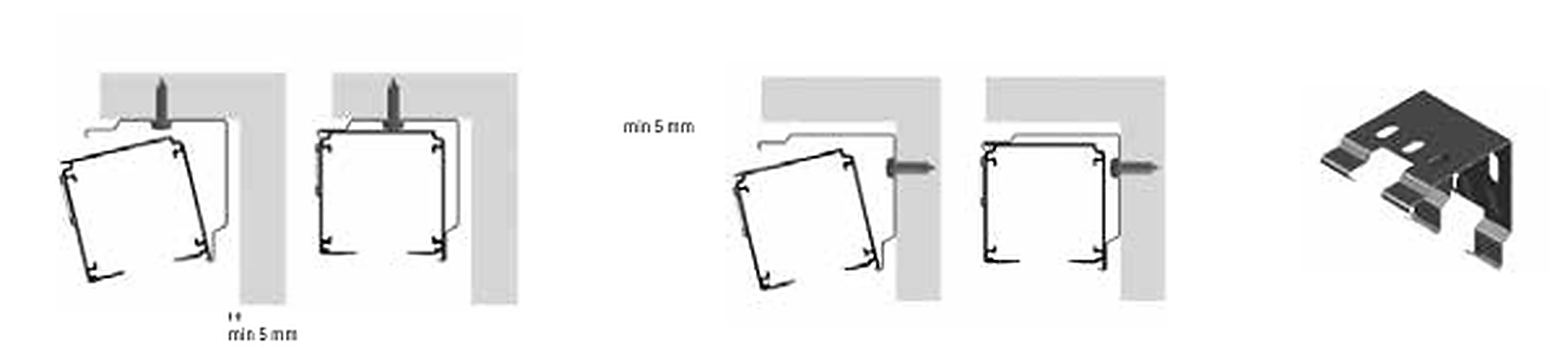

Sonesse 30 WireFree en Sonesse 40 gebruiken dezelfde systeemmaat en hetzelfde steunprincipe.
Onze 230V-oplossing voor grote en zware vouwgordijnen. Door de vaste voeding en keuze uit 3 Nm of 6 Nm is dit het systeem met de hoogste belastbaarheid.
Afhankelijk van de uitvoering gebruiken we een 3 Nm- of 6 Nm-variant. De 6 Nm-uitvoering is bedoeld voor de hogere belasting.
| Motor | Somfy Sonesse 40 |
|---|---|
| Aansturing | WT, RTS, io of Zigbee 3.0 |
| Voeding | 230 VAC |
| Koppel | 3 Nm of 6 Nm |
| Snelheid | 30 rpm (3 Nm) / 20 rpm (6 Nm) |
| Max. breedte vouwgordijn | 600 cm |
| Max. hoogte vouwgordijn | 600 cm |
| Max. optrekgewicht | 12 kg (3 Nm) / 17 kg (6 Nm) |
| Max. belasting per koord | 1 kg |
| Geluidsniveau | circa < 42 dB (3 Nm) / < 45 dB (6 Nm) |
| Profiel | 56 × 56 mm |
Bestaand systeem
Soms kan een bestaand vouwgordijn worden gemotoriseerd, maar niet ieder systeem is daarvoor geschikt. We kijken eerst naar het bovenprofiel, de maat, het gewicht en de manier waarop de koorden zijn opgebouwd.
Als het bestaande vouwgordijn technisch geschikt is en het systeem veilig kan worden aangepast, bekijken we welke Somfy motor past.
Bij een ongeschikt bovenprofiel, veel slijtage of een te zwaar gordijn is een nieuw elektrisch systeem meestal de betere oplossing.
Stuur een foto van het bovenprofiel, de breedte en hoogte. Dan kunnen we vooraf aangeven of motoriseren zinvol is.
Vraag beoordeling aan →Technische vergelijking
Hier staan de drie systemen naast elkaar. Of een maat uitvoerbaar is, hangt naast breedte en hoogte ook af van stofgewicht, eventuele voering en het aantal koorden.
| Eigenschap | Tilt & Lift 25 | Sonesse 30 WF | Sonesse 40 230V |
|---|---|---|---|
| Voeding | 12V externe batterij | Ingebouwde Li-ion batterij | 230V vast |
| Protocollen | RTS / Zigbee | RTS / Zigbee | WT / RTS / io / Zigbee |
| Koppel | 0,8 Nm | 2 Nm | 3 of 6 Nm |
| Max. breedte | 400 cm | 480 cm | 600 cm |
| Max. hoogte | 360 cm | 480 cm | 600 cm |
| Max. optrekgewicht | 7 kg | 10 kg | 12 / 17 kg |
| Profiel | 29,6 × 28,2 mm | 56 × 56 mm | 56 × 56 mm |
| Accu opladen | ca. 10–12 maanden bij normaal dagelijks gebruik | Periodiek, afhankelijk van maat en gebruik | Niet van toepassing |
| Beste toepassing | Compact, batterij, meest verkocht | Groter maatwerk op batterij | Groot en zwaar maatwerk op 230V |
Dit zijn de maximale vouwgordijnmaten die BlindDesign per systeem aanhoudt. De configurator toont de bestelbare motor- en stofcombinaties voor de ingevoerde maat.
Bediening & smart home
De gekozen motor bepaalt welke afstandsbediening, wandbediening of smart-homebediening mogelijk is. Hieronder staan de meest gebruikte Somfy-bedieningen.
1-kanaals afstandsbediening voor één vouwgordijn of één groep. Beschikbaar voor RTS en io.
RTS / io
5-kanaals afstandsbediening voor meerdere vouwgordijnen of groepen. Beschikbaar voor RTS en io.
RTS / io
Somfy afstandsbediening voor Zigbee 3.0, leverbaar als Ysia 1 en Ysia 5.
Zigbee 3.0
Somfy Smoove wandbedieningen zijn beschikbaar voor de passende aansturing.
Somfy
Voor bediening via de Somfy-app, tijdschema’s en het combineren van geschikte Somfy-producten.
Smart homeSomfy radiografische bediening met afstandsbediening. Ook te koppelen aan TaHoma.
Uitleg over Somfy RTS →Somfy tweewegcommunicatie met terugmelding waar de toepassing dit ondersteunt.
Uitleg over Somfy io →Voor Zigbee-bediening en koppeling met geschikte smart-homeapparatuur.
Uitleg over Zigbee 3.0 →Bedrade 230V-aansturing voor schakelaars, relais, KNX en andere domotica.
Uitleg over Somfy WT →Veelgestelde vragen
Nee. Geef de maat, stof en gewenste bediening door. Wij controleren welk systeem technisch geschikt is en adviseren de passende Somfy-motor.
Tilt & Lift 25 is compact, volledig draadloos, het meest verkocht en voor veel vouwgordijnen de voordeligste elektrische oplossing.
Wit is standaard. Zwart is op aanvraag mogelijk. Bij Tilt & Lift blijft de externe batterij wit.
Binnen onze vouwgordijnconfiguratie gebruiken we Sonesse 30 WireFree tot 4800 × 4800 mm. Maat, stofgewicht, voering en koordverdeling bepalen of de maximale maat haalbaar is.
Bij grote of zware vouwgordijnen, wanneer 230V al bij het raam aanwezig is of wanneer WT, io of een vaste domotica-aansluiting gewenst is.
Advies over Somfy motoren
Heb je vragen over maat, gewicht, voeding of bediening? We helpen je graag bij de keuze van de juiste Somfy-motor en aansturing.
