Alle instellingen op één pagina
Gebruik de inhoudsopgave om direct naar de juiste instelling te gaan. De stappen hieronder volgen de BlindDesign-handleiding voor deze motor.
Situo 5 RTS en motor
DE GLYDEA ULTRA 60 RTS WORDT BEDIEND MET EEN SITUO 5 RTS. DE BELANGRIJKSTE BEDIENINGEN EN MOTORONDERDELEN STAAN HIERONDER.
DE GLYDEA ULTRA 60 RTS WORDT BEDIEND MET EEN SITUO 5 RTS. DE BELANGRIJKSTE BEDIENINGEN EN MOTORONDERDELEN STAAN HIERONDER.
SITUO 5 RTS - VOORZIJDE

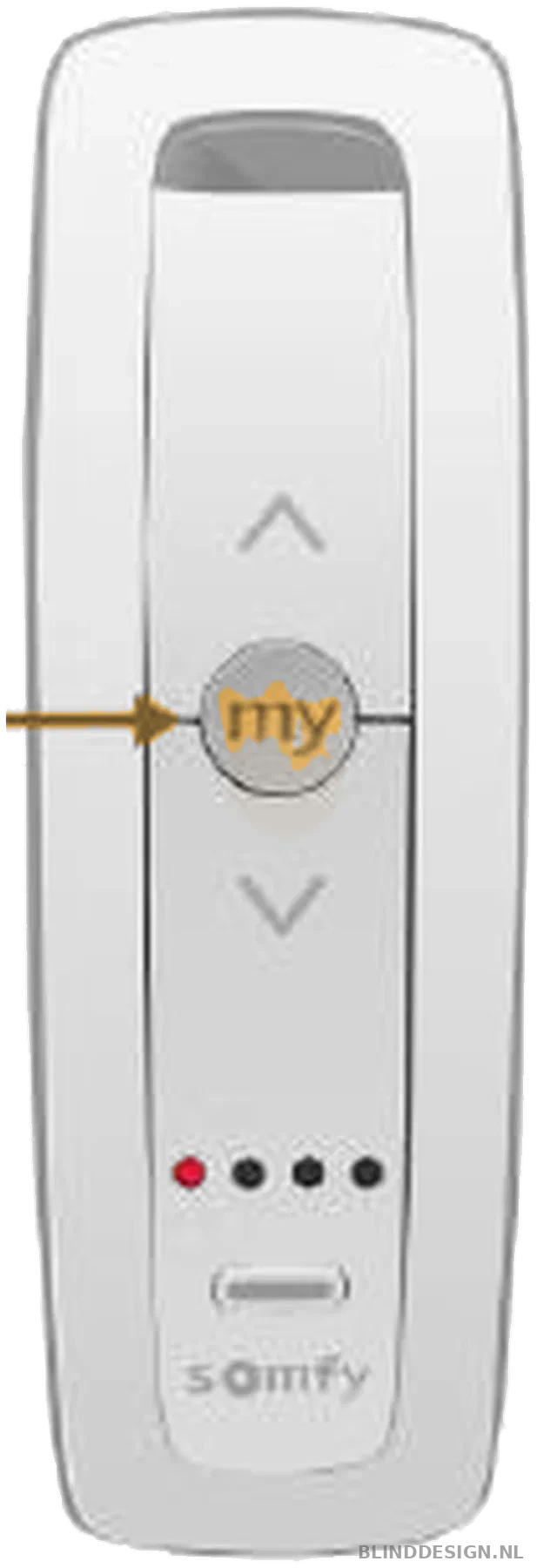

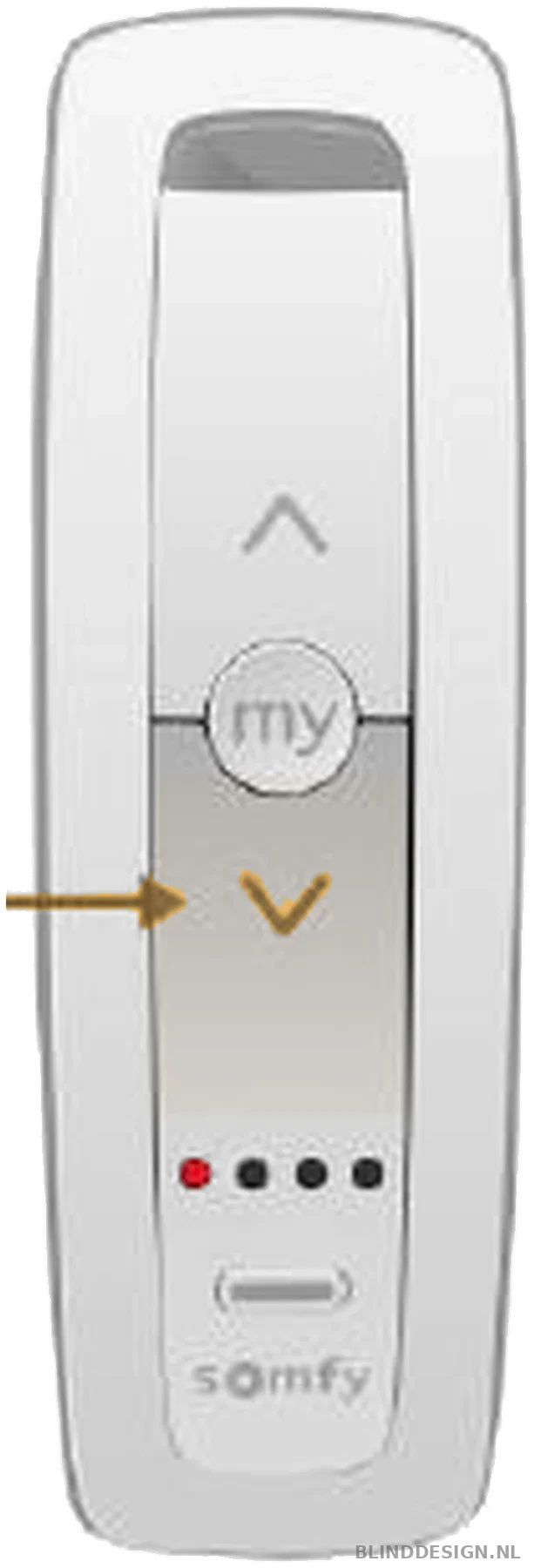

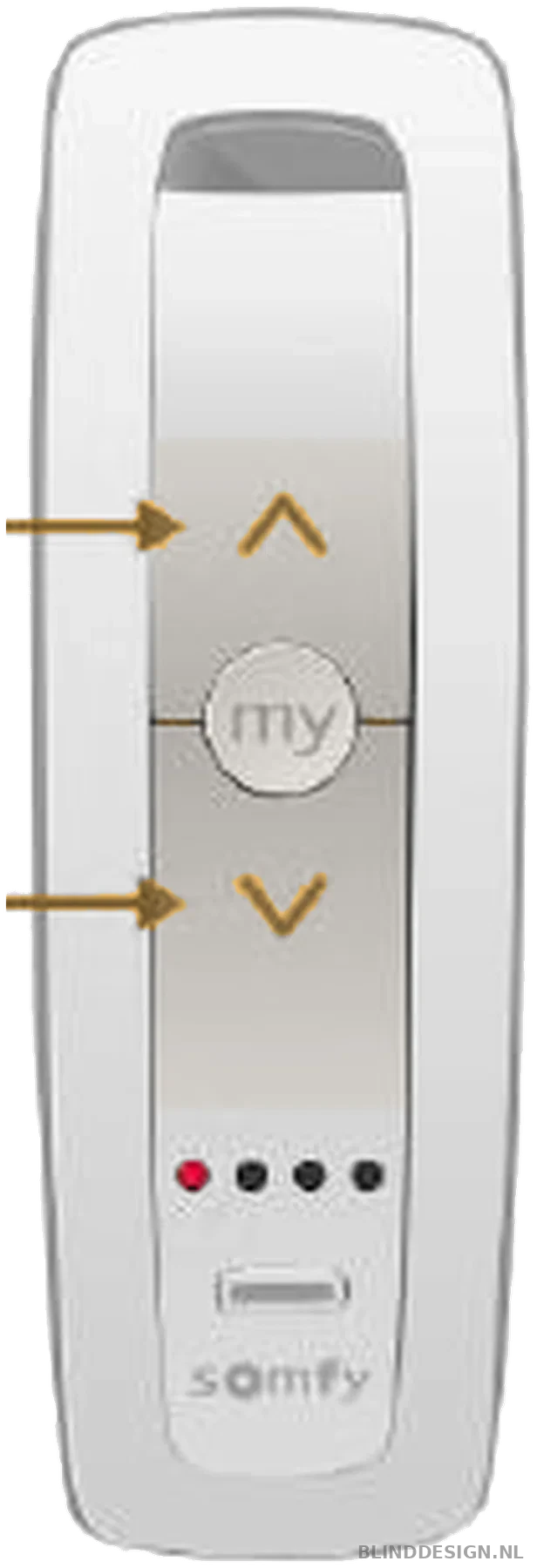

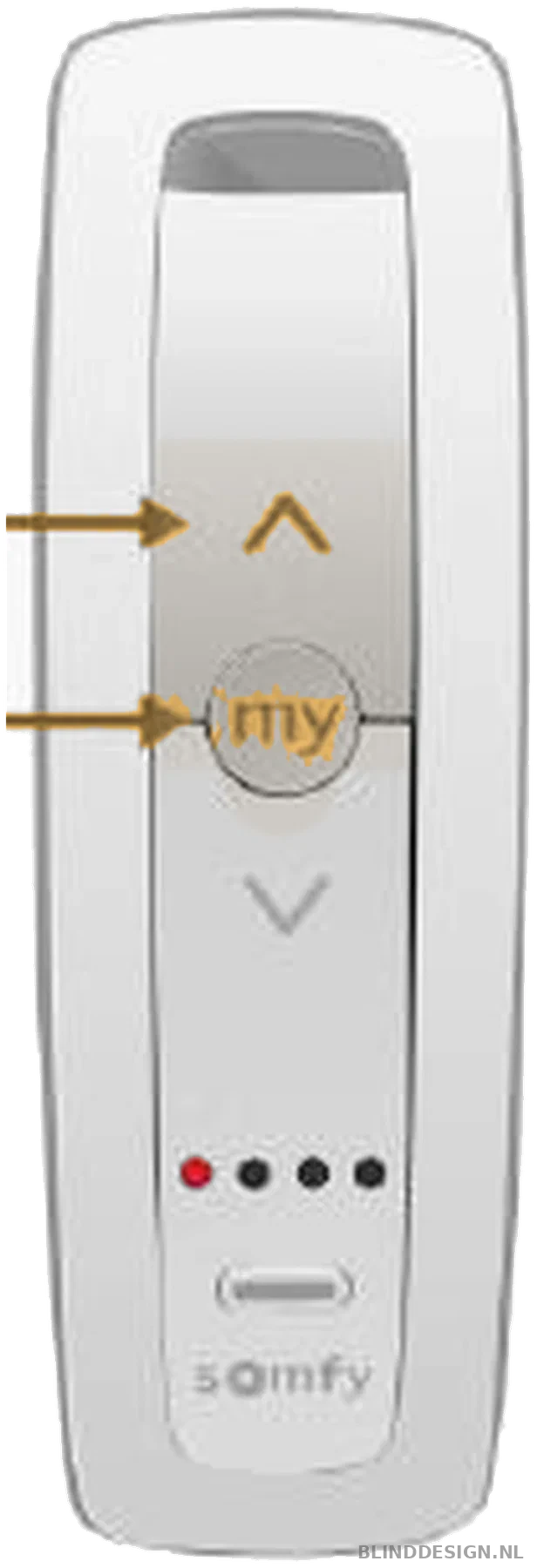

OMHOOG opent het gordijn, MY / STOP stopt of roept de favoriete positie op en OMLAAG sluit het gordijn. Met de kanaalknop kiest je een individueel kanaal of groepskanaal.
PROG ACHTEROP

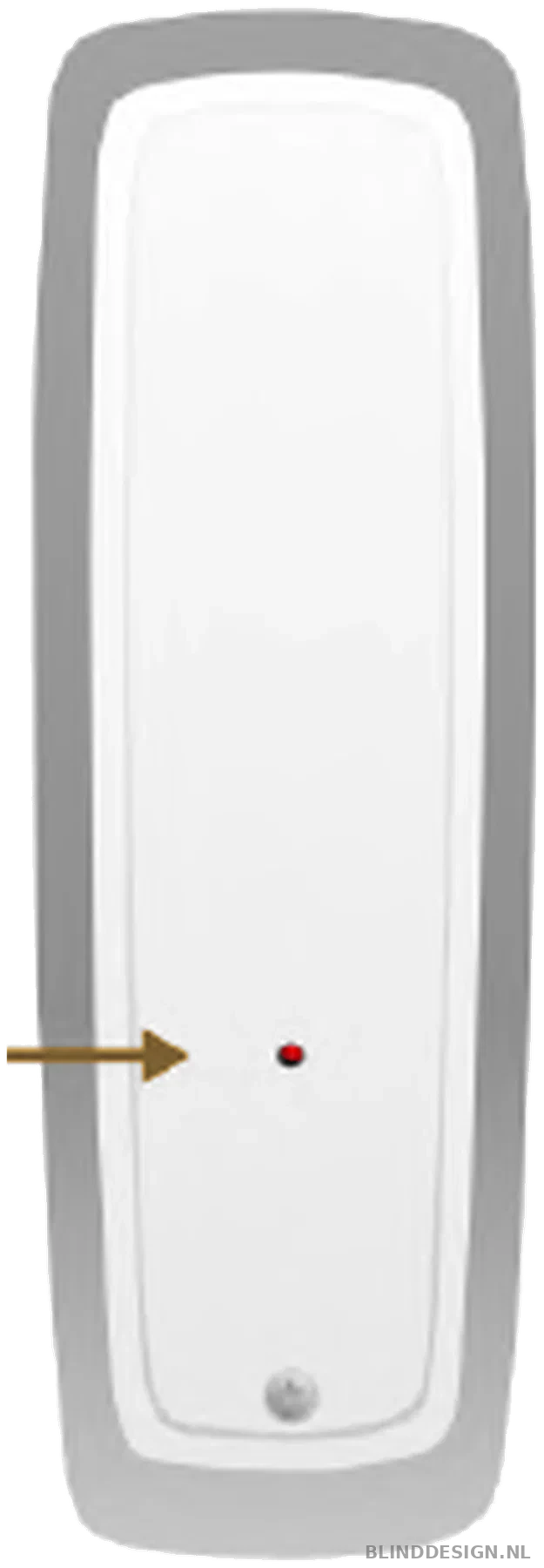

De PROG-knop achterop wordt gebruikt om een RTS-bediening definitief op te slaan, toe te voegen of te verwijderen.
MOTOR BUITENZIJDE

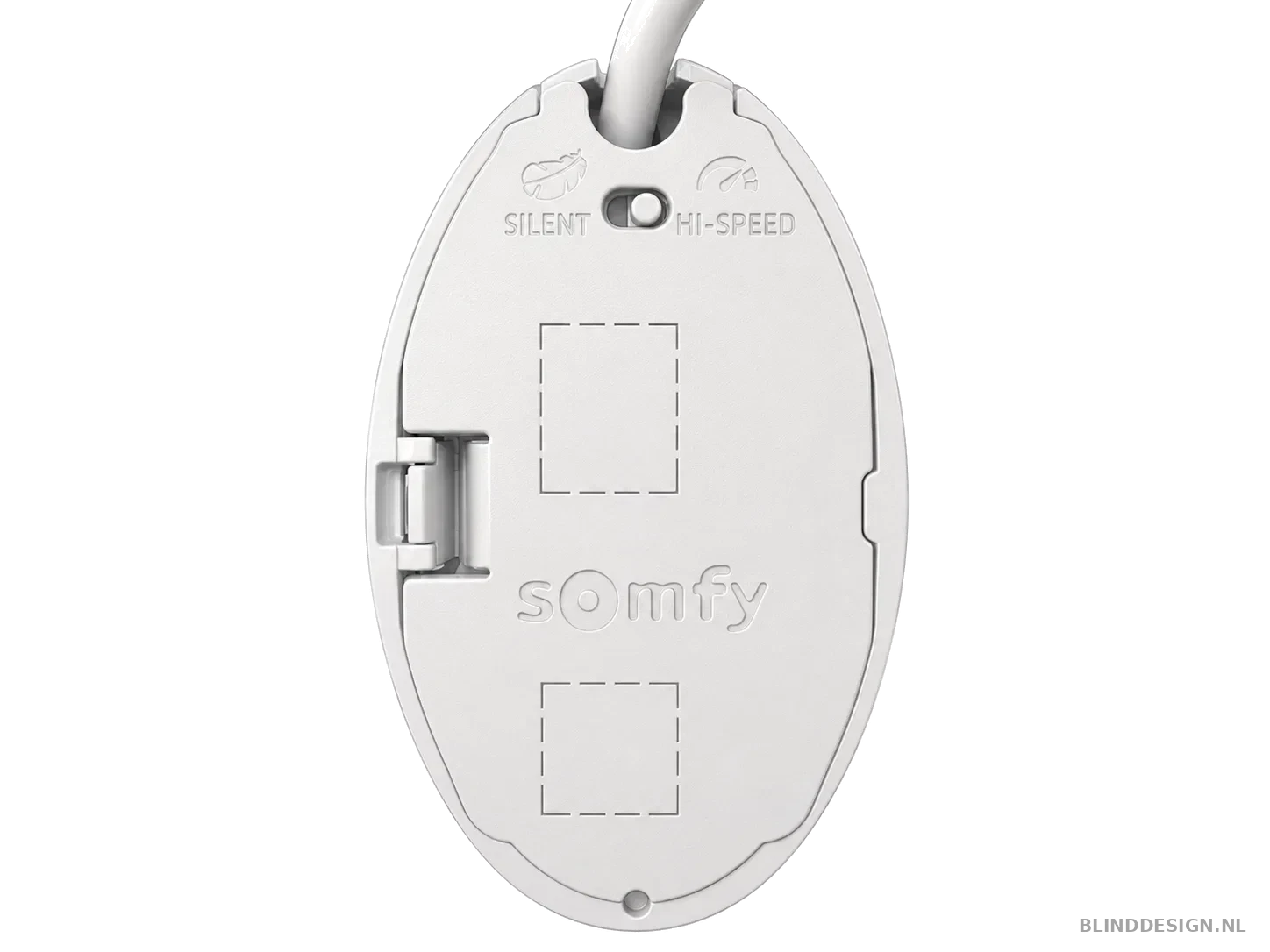

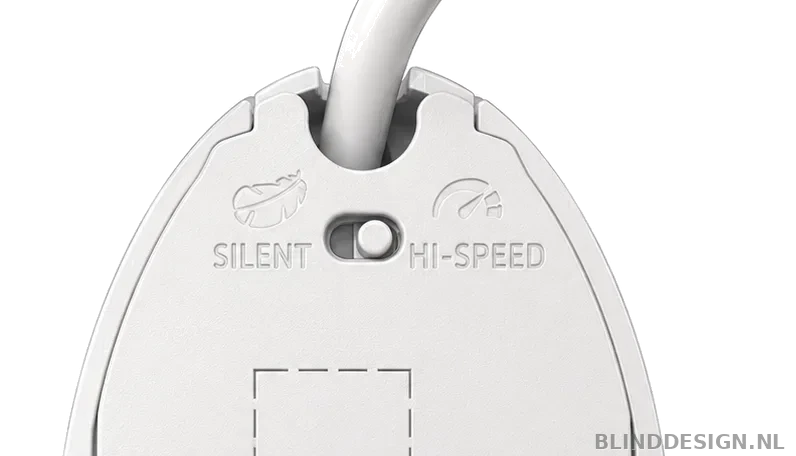

Aan de buitenzijde zit de schakelaar voor SILENT of HI-SPEED. In SILENT werkt de motor op vaste stille snelheid; in HI-SPEED kan de snelheid worden aangepast.
MOTOR BINNENZIJDE

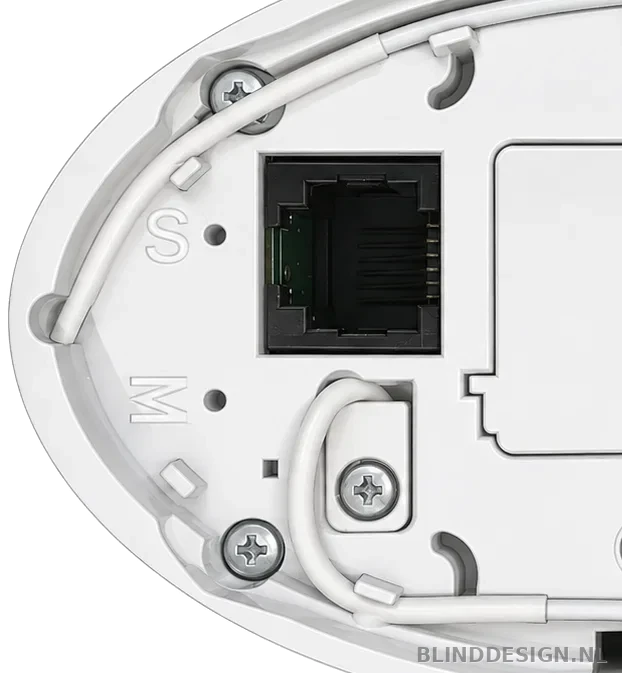

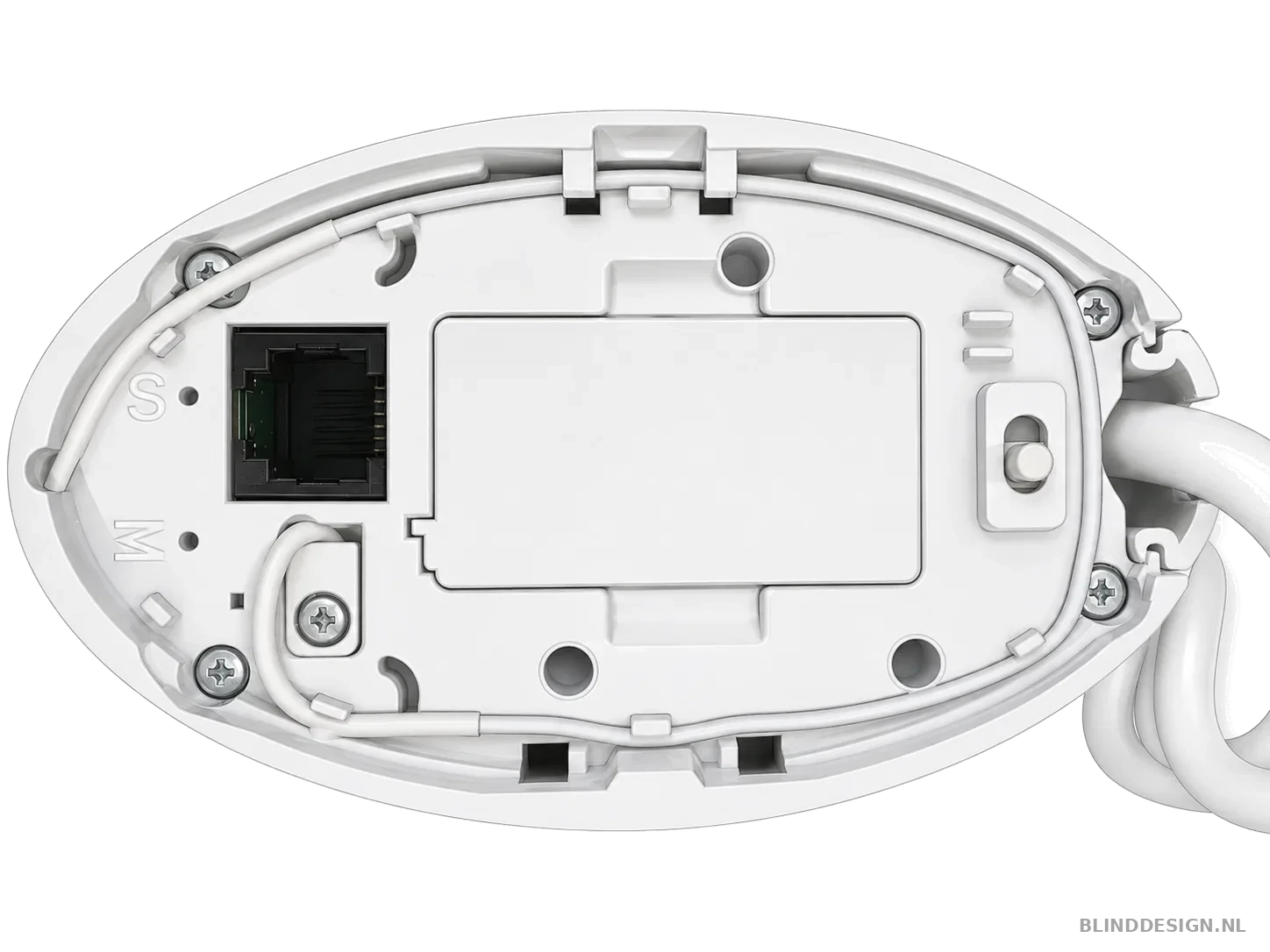

Onder de kap zijn de aansluitzijde en de markeringen S en M zichtbaar. Voor de RTS-resetprocedures in deze handleiding gebruiken we de S-knop.
SILENT / HI-SPEED
De fysieke selector op de motor bepaalt de basisstand. Zet de selector eerst op HI-SPEED als je de snelheid met de Situo wilt aanpassen.
LET OP: Gebruik de M-markering niet voor de RTS-stappen in deze handleiding. De reset- en programmeerprocedures hieronder gebruiken de S-knop en de Situo 5 RTS.
Motor volledig programmeren
GEBRUIK DEZE STAPPEN BIJ EEN NIEUWE MOTOR OF NA EEN VOLLEDIGE FABRIEKSRESET. PROGRAMMEER BIJ VOORKEUR ÉÉN RAIL TEGELIJK.
GEBRUIK DEZE STAPPEN BIJ EEN NIEUWE MOTOR OF NA EEN VOLLEDIGE FABRIEKSRESET. PROGRAMMEER BIJ VOORKEUR ÉÉN RAIL TEGELIJK.
VOORBEREIDEN EN KANAAL KIEZEN
Zet het gordijn handmatig ongeveer in het midden van de rail. Zet alleen deze motor onder spanning en kies op de Situo 5 RTS het gewenste individuele kanaal.
TIJDELIJK AANMELDEN
Houd OMHOOG + OMLAAG tegelijk ingedrukt tot het gordijn één korte heen-en-weerbeweging maakt.
EINDPUNTEN AUTOMATISCH LEREN
Druk één keer op OMHOOG of OMLAAG. De rail maakt automatisch een leerloop. Laat de motor de hele cyclus afmaken en druk tussendoor niet op een knop. De rail gaat helemaal open en dicht en registreert daarna de harde open- en dichtstops van de rail.
DRAAIRICHTING CONTROLEREN
Druk OMHOOG. Opent het gordijn, dan staat de richting goed. Sluit het gordijn juist, houd MY / STOP ingedrukt tot de rail kort beweegt en test opnieuw.
SITUO DEFINITIEF OPSLAAN
Druk de PROG-knop achterop de gekozen Situo kort in. De rail beweegt één keer kort. De afstandsbediening is nu definitief opgeslagen.
Open-positie bijstellen
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE VOLLEDIG GEOPENDE EINDPOSITIE GECORRIGEERD MOET WORDEN.
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE VOLLEDIG GEOPENDE EINDPOSITIE GECORRIGEERD MOET WORDEN.

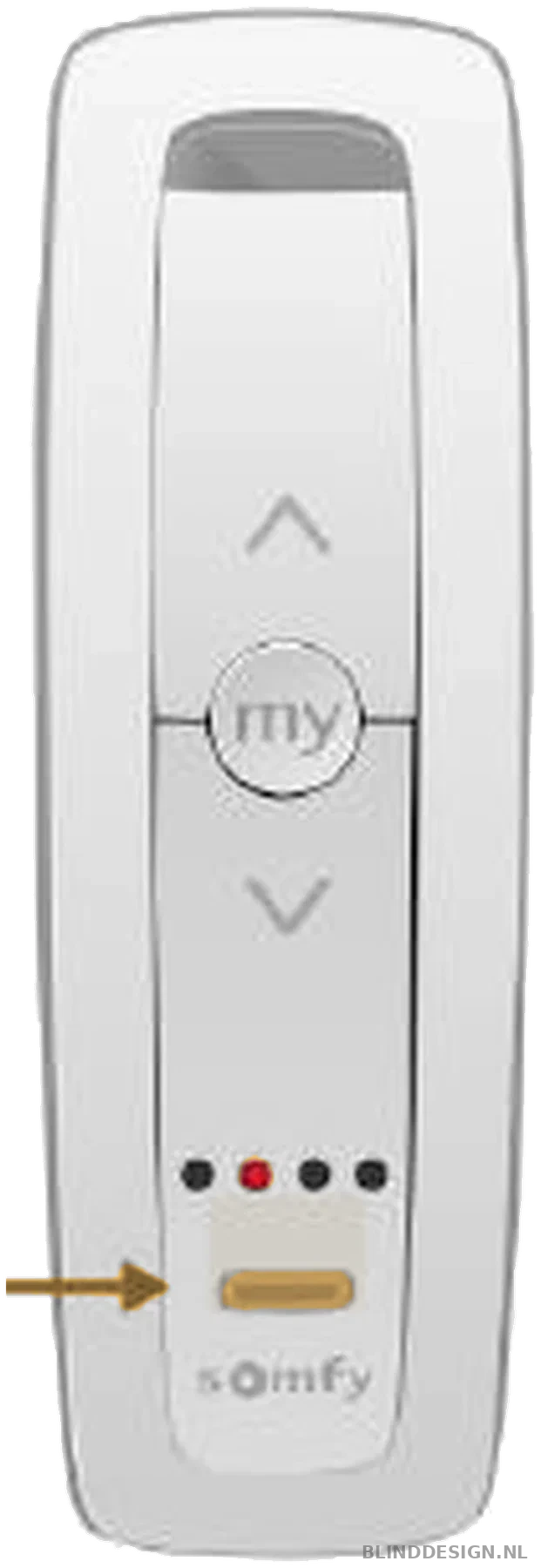

JUISTE KANAAL KIEZEN
Selecteer het individuele Situo-kanaal van de rail die je wilt bijregelen.
NAAR HUIDIGE OPEN-POSITIE

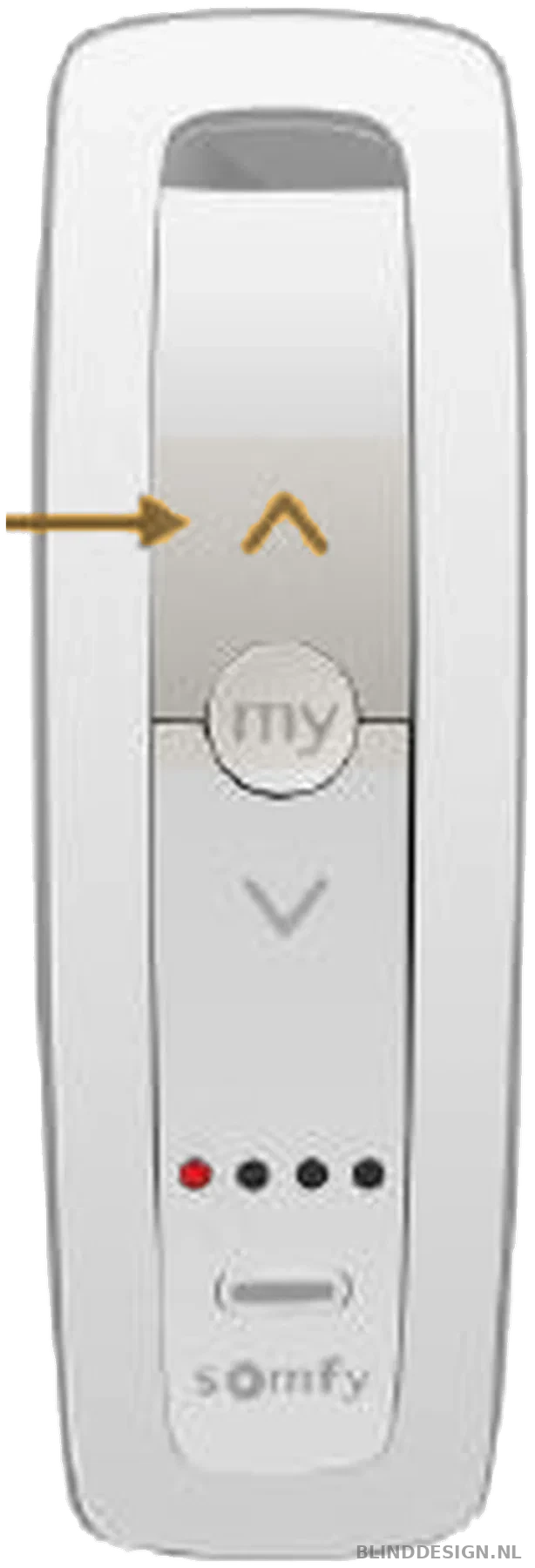

Druk OMHOOG en laat het gordijn volledig naar de bestaande open-positie lopen.
INSTELMODUS OPENEN
Houd OMHOOG + OMLAAG tegelijk ingedrukt tot de rail één korte heen-en-weerbeweging maakt.
NIEUWE OPEN-POSITIE
Gebruik OMHOOG en OMLAAG om de nieuwe gewenste open-positie exact in te stellen.
NIEUWE POSITIE OPSLAAN
Houd MY / STOP ingedrukt tot de rail één korte beweging maakt. De nieuwe open-positie is opgeslagen.
LET OP: Test daarna een volledige open- en sluitbeweging. Voor deze correctie is geen volledige reset nodig.
Dicht-positie bijstellen
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE VOLLEDIG GESLOTEN EINDPOSITIE GECORRIGEERD MOET WORDEN.
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE VOLLEDIG GESLOTEN EINDPOSITIE GECORRIGEERD MOET WORDEN.
JUISTE KANAAL KIEZEN
Selecteer het individuele Situo-kanaal van de rail die je wilt bijregelen.
NAAR HUIDIGE DICHT-POSITIE
Druk OMLAAG en laat het gordijn volledig naar de bestaande dicht-positie lopen.
INSTELMODUS OPENEN
Houd OMHOOG + OMLAAG tegelijk ingedrukt tot de rail één korte heen-en-weerbeweging maakt.
NIEUWE DICHT-POSITIE
Gebruik OMHOOG en OMLAAG om de nieuwe gewenste dicht-positie exact in te stellen.
NIEUWE POSITIE OPSLAAN
Houd MY / STOP ingedrukt tot de rail één korte beweging maakt. De nieuwe dicht-positie is opgeslagen.
LET OP: Test daarna een volledige open- en sluitbeweging. Voor deze correctie is geen volledige reset nodig.
Draairichting wijzigen
GEBRUIK DIT ALLEEN NADAT DE MOTOR VOLLEDIG IS GEPROGRAMMEERD EN DE RAIL NIET OP EEN EINDPOSITIE STAAT.
GEBRUIK DIT ALLEEN NADAT DE MOTOR VOLLEDIG IS GEPROGRAMMEERD EN DE RAIL NIET OP EEN EINDPOSITIE STAAT.
JUISTE KANAAL KIEZEN
Selecteer het individuele kanaal van de rail die je wilt aanpassen.
UIT DE EINDPOSITIE
Zet het gordijn ergens tussen volledig open en volledig dicht. Houd daarna OMHOOG + OMLAAG tegelijk ingedrukt tot de rail kort beweegt.
RICHTING OMKEREN
Houd MY / STOP ingedrukt tot de rail opnieuw één korte beweging maakt.
CONTROLEREN
Druk OMHOOG en controleer of het gordijn nu daadwerkelijk opent.
MY / favoriete positie
MET MY KUNT Je EEN VASTE TUSSENPOSITIE OPSLAAN, OPROEPEN, WIJZIGEN EN VERWIJDEREN.
MET MY KUNT Je EEN VASTE TUSSENPOSITIE OPSLAAN, OPROEPEN, WIJZIGEN EN VERWIJDEREN.
MY-POSITIE INSTELLEN
Beweeg het gordijn met OMHOOG of OMLAAG naar de gewenste tussenpositie. Houd MY ingedrukt tot de rail kort beweegt.
MY-POSITIE GEBRUIKEN
Wanneer de rail stilstaat: druk MY kort. Het gordijn loopt naar de opgeslagen MY-positie.
MY-POSITIE WIJZIGEN
Zet het gordijn op de nieuwe gewenste tussenpositie en houd MY ingedrukt tot de rail kort beweegt. De nieuwe positie vervangt de oude.
MY-POSITIE VERWIJDEREN
Druk eerst MY kort zodat het gordijn naar de bestaande MY-positie loopt. Houd MY daar opnieuw ingedrukt tot de rail kort beweegt. De MY-positie is verwijderd.
Extra afstandsbediening of kanaal toevoegen
GEBRUIK DE RTS COPY/PASTE-PROCEDURE OM EEN EXTRA SITUO OF EEN EXTRA KANAAL TOE TE VOEGEN.
GEBRUIK DE RTS COPY/PASTE-PROCEDURE OM EEN EXTRA SITUO OF EEN EXTRA KANAAL TOE TE VOEGEN.
WERKEND KANAAL A KIEZEN
Selecteer een bestaande afstandsbediening of een individueel kanaal dat de rail al bedient.
PROGRAMMEERMODUS OPENEN
Houd PROG op zender/kanaal A ingedrukt tot de rail één korte beweging maakt.
NIEUW KANAAL B KIEZEN
Neem de nieuwe afstandsbediening of selecteer op de Situo 5 RTS het nieuwe doelkanaal.
NIEUW BEDIENINGSPUNT OPSLAAN
Druk PROG op zender/kanaal B kort in. De rail beweegt één keer kort. Het nieuwe bedieningspunt is toegevoegd.
TESTEN
Test OMHOOG, OMLAAG en STOP met het nieuwe kanaal.
Groepskanaal maken
EEN GROEPSKANAAL IS TECHNISCH HETZELFDE ALS EEN EXTRA KANAAL TOEVOEGEN. DE INDIVIDUELE KANALEN BLIJVEN BESTAAN.
EEN GROEPSKANAAL IS TECHNISCH HETZELFDE ALS EEN EXTRA KANAAL TOEVOEGEN. DE INDIVIDUELE KANALEN BLIJVEN BESTAAN.
INDIVIDUEEL KANAAL RAIL 1
Selecteer het individuele kanaal waarop rail 1 al werkt.
RAIL 1 OPENEN VOOR KOPPELEN
Houd PROG op het werkende kanaal ingedrukt tot rail 1 kort beweegt.
GROEPSKANAAL KIEZEN
Schakel op de Situo 5 RTS naar het kanaal dat je als groepskanaal wilt gebruiken.
RAIL 1 AAN GROEP TOEVOEGEN
Druk PROG op het groepskanaal kort in. Rail 1 is nu ook aan het groepskanaal gekoppeld.
VOLGENDE RAILS
Ga naar het individuele kanaal van rail 2 en herhaal dezelfde stappen naar hetzelfde groepskanaal. Herhaal dit voor alle rails.
LET OP: Test daarna zowel ieder individueel kanaal als het groepskanaal.
Afstandsbediening of kanaal verwijderen
TOEVOEGEN EN VERWIJDEREN GEBRUIKT DEZELFDE RTS-PROGRAMMEERLOGICA.
TOEVOEGEN EN VERWIJDEREN GEBRUIKT DEZELFDE RTS-PROGRAMMEERLOGICA.
BEDIENINGSPUNT A KIEZEN
Neem een RTS-bedieningspunt dat de rail moet blijven bedienen.
PROGRAMMEERMODUS OPENEN
Houd PROG op A ingedrukt tot de rail kort beweegt.
TE VERWIJDEREN BEDIENINGSPUNT B
Kies het kanaal of de afstandsbediening die je wilt verwijderen.
VERWIJDEREN
Druk PROG op B kort in. De rail beweegt kort. Bedieningspunt B is verwijderd.
CONTROLEREN
Test B: de rail mag niet meer reageren. Controleer daarna dat A nog gewoon werkt.
Touch Motion
TOUCH MOTION LAAT DE MOTOR REAGEREN OP EEN LICHTE HANDMATIGE BEWEGING AAN HET GORDIJN. DE GEVOELIGHEID KAN WORDEN AANGEPAST OF UITGEZET.
TOUCH MOTION LAAT DE MOTOR REAGEREN OP EEN LICHTE HANDMATIGE BEWEGING AAN HET GORDIJN. DE GEVOELIGHEID KAN WORDEN AANGEPAST OF UITGEZET.
JUISTE KANAAL KIEZEN
Selecteer het individuele kanaal van de rail en zet het gordijn ergens tussen volledig open en volledig dicht.
INSTELMODUS OPENEN
Houd OMHOOG + OMLAAG tegelijk ingedrukt tot de rail kort beweegt.
GEVOELIGHEID WISSELEN
Houd OMHOOG + OMLAAG opnieuw tegelijk ingedrukt. Herhaal om door de standen hoge gevoeligheid, lage gevoeligheid en uit te lopen.
INSTELLING BEVESTIGEN
Houd MY / STOP ingedrukt tot de rail kort beweegt. De gekozen Touch Motion-stand is opgeslagen.
TOUCH MOTION TESTEN
Trek het gordijn licht met de hand in de gewenste richting en controleer of de motor de beweging overneemt.
LET OP: De fabrieksstand kan per Glydea-generatie verschillen. Gebruik deze procedure om de gewenste stand zelf vast te leggen.
Snelheid - SILENT / HI-SPEED
DE FYSIEKE SCHAKELAAR OP DE MOTOR BEPAALT OF DE RAIL IN SILENT OF HI-SPEED WERKT. ALLEEN IN HI-SPEED KUNT Je DE SNELHEID MET DE SITUO AANPASSEN.
DE FYSIEKE SCHAKELAAR OP DE MOTOR BEPAALT OF DE RAIL IN SILENT OF HI-SPEED WERKT. ALLEEN IN HI-SPEED KUNT Je DE SNELHEID MET DE SITUO AANPASSEN.
SILENT OF HI-SPEED KIEZEN
SILENT werkt op vaste stille snelheid van 7,5 cm/s. Zet de selector op HI-SPEED als je de snelheid wilt aanpassen.
SNELHEIDSMODUS OPENEN
Zet het gordijn tussen de eindpunten. Houd MY / STOP + OMHOOG tegelijk ingedrukt tot de rail automatisch begint te bewegen.
SNELHEID KIEZEN EN OPSLAAN
Druk OMHOOG om sneller te gaan en OMLAAG om langzamer te gaan. Er zijn 12,5 / 15 / 17,5 / 20 cm/s. Houd MY / STOP ingedrukt tot de rail kort beweegt om op te slaan.
LET OP: 15 cm/s is de standaard HI-SPEED-snelheid. De fysieke SILENT / HI-SPEED-selector kan niet met de afstandsbediening worden gewijzigd.
Resetten, afstandsbediening kwijt en storingscontrole
MET DE S-KNOP KUNT Je ALLE GEKOPPELDE RTS-BEDIENINGEN WISSEN ZONDER DE EINDPUNTEN EN MY-POSITIE TE VERLIEZEN.
MET DE S-KNOP KUNT Je ALLE GEKOPPELDE RTS-BEDIENINGEN WISSEN ZONDER DE EINDPUNTEN EN MY-POSITIE TE VERLIEZEN.
ONDERKAP OPENEN
Maak de onderkap van de Glydea-motor toegankelijk zodat je bij de S-knop kunt.
S-KNOP VINDEN
De S-knop zit aan de binnenzijde naast de markering S. Gebruik een smal pennetje om de knop in te drukken.
S-KNOP INGEDRUKT HOUDEN
Houd de S-knop ingedrukt. De rail geeft korte bevestigingsbewegingen.
NA TWEE BEWEGINGEN LOSLATEN
Laat de S-knop pas los nadat de rail in totaal TWEE keer kort heeft bewogen.
RESULTAAT
Alle gekoppelde RTS-bedieningen zijn gewist. De ingestelde eindpunten en de MY-positie blijven behouden.
S-KNOP INGEDRUKT HOUDEN
Gebruik een pennetje op de S-knop en houd deze continu ingedrukt. Blijf vasthouden na de eerste en tweede korte beweging.
DERDE BEWEGING AFWACHTEN
Laat de S-knop pas los nadat de rail in totaal DRIE keer kort heeft bewogen.
MOTOR OPNIEUW PROGRAMMEREN
De motor staat nu weer in fabrieksmodus. Programmeer de rail volledig opnieuw vanaf hoofdstuk 02.
PROGRAMMEERMODUS VIA S
Druk de S-knop in en laat los na de EERSTE korte beweging. Wacht niet op twee of drie bewegingen.
NIEUW KANAAL KIEZEN
Kies op de nieuwe Situo 5 RTS het gewenste individuele kanaal.
NIEUWE SITUO OPSLAAN
Druk de PROG-knop achterop de nieuwe Situo kort in. De rail beweegt kort en de nieuwe Situo is gekoppeld.
CONTROLEREN
Test OMHOOG, OMLAAG en MY. De bestaande eindpunten en MY-positie horen behouden te zijn.
OMHOOG / OPEN
Druk OMHOOG kort om het gordijn volledig naar de open-eindpositie te laten lopen.
OMLAAG / DICHT
Druk OMLAAG kort om het gordijn volledig naar de dicht-eindpositie te laten lopen.
MY / STOP
Druk MY kort tijdens het bewegen om te stoppen. Druk MY kort bij stilstand om naar de opgeslagen favoriete positie te lopen.
KANAAL EN BATTERIJ CONTROLEREN
Reageert de rail niet? Controleer eerst het juiste Situo-kanaal en de batterij van de afstandsbediening.
NIET DIRECT RESETTEN
Stopt de rail op een verkeerde positie, stel alleen dat eindpunt bij. Bij intensief gebruik kan de thermische beveiliging actief zijn; laat de motor dan afkoelen.
DEZE PROCEDURE WIST ALLE RTS-BEDIENINGEN, EINDPUNTEN, MY EN OVERIGE MOTORINSTELLINGEN. DAARNA MOET DE RAIL VOLLEDIG OPNIEUW WORDEN GEPROGRAMMEERD.
ALS GEEN ENKELE RTS-AFSTANDSBEDIENING MEER WERKT, KUNT Je VIA DE S-KNOP EEN NIEUWE SITUO KOPPELEN ZONDER EERST EEN VOLLEDIGE RESET UIT TE VOEREN.
DE BELANGRIJKSTE DAGELIJKSE BEDIENING EN CONTROLES VOORDAT Je EEN RESET UITVOERT.
LET OP: Twee korte bewegingen = alleen RTS-bedieningen wissen. Houd niet door tot de derde beweging als je de motorinstellingen wilt behouden.
LET OP: Drie korte bewegingen = volledige fabrieksreset. Dit is niet dezelfde handeling als alleen de RTS-bedieningen wissen.
LET OP: Laat de S-knop bij deze procedure na de eerste bevestigingsbeweging los. Twee bewegingen wissen alle RTS-bedieningen; drie bewegingen wissen de complete motor.
LET OP: Gebruik de volledige fabrieksreset pas wanneer werkelijk alle instellingen opnieuw mogen worden opgebouwd.
Vraag over het afstellen?
Neem contact op met BlindDesign als je hulp nodig hebt bij het instellen of programmeren van je elektrische gordijnrail.
