Alle instellingen op één pagina
Gebruik de inhoudsopgave om direct naar de juiste instelling te gaan. De stappen hieronder volgen de BlindDesign-handleiding voor deze motor.
Motor, S/M-knoppen en selector
DE WT-MOTOR WORDT BEDRAAD AANGESTUURD. DE BELANGRIJKSTE INSTELKNOPPEN ZITTEN ONDER DE KAP VAN DE MOTOR.
DE WT-MOTOR WORDT BEDRAAD AANGESTUURD. DE BELANGRIJKSTE INSTELKNOPPEN ZITTEN ONDER DE KAP VAN DE MOTOR.

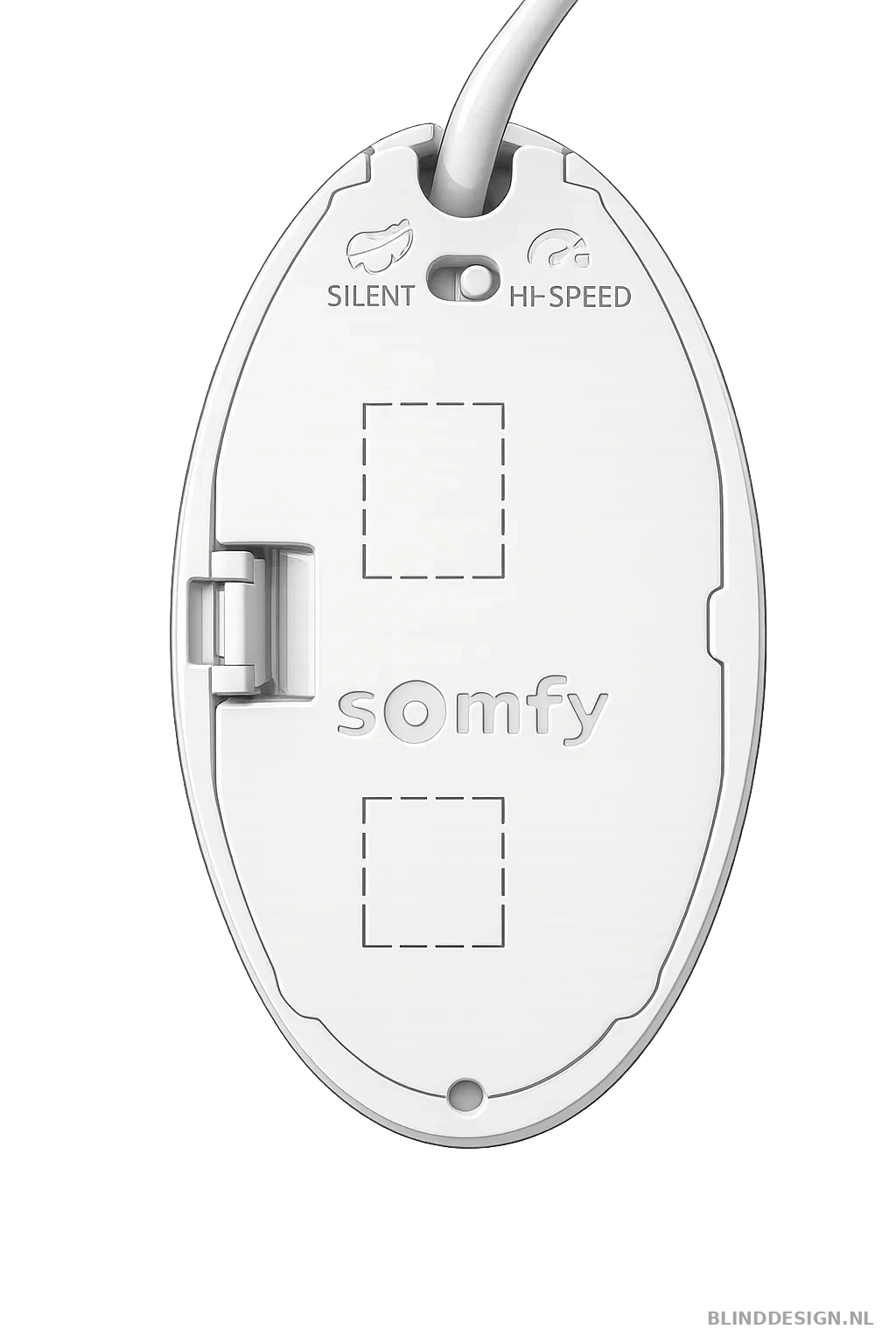

MOTOR BUITENZIJDE
Aan de buitenzijde zit de fysieke selector voor SILENT of HI-SPEED. De vorm en positie komen overeen met de echte Glydea Ultra 60 WT-motor.

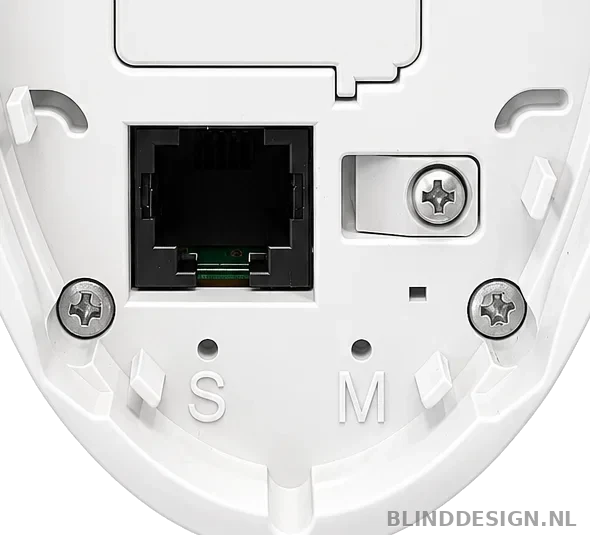

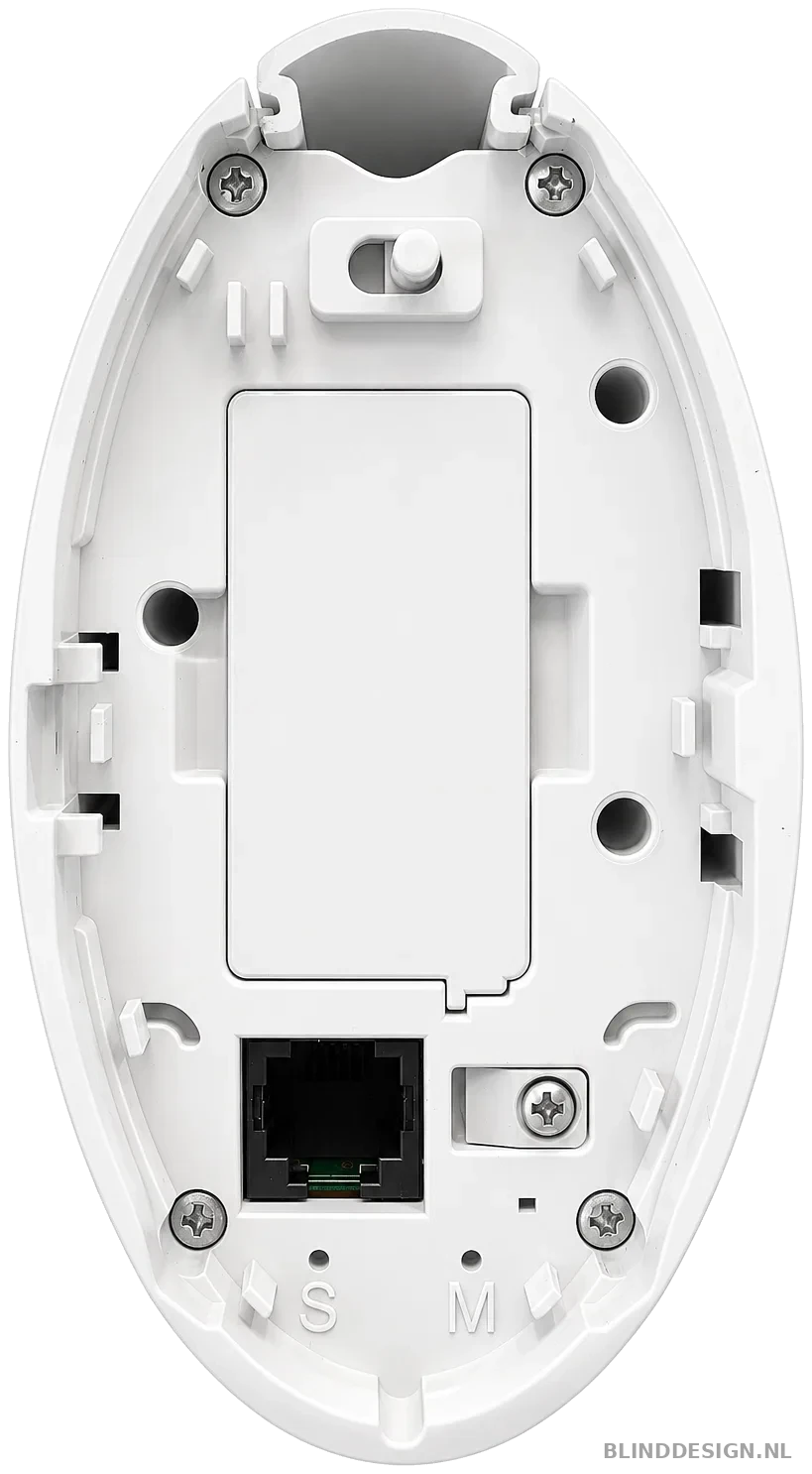

MOTOR BINNENZIJDE
Onder de kap ziet je de interne aansluitzijde, de RJ-aansluiting en onderaan de markeringen S en M. Voor WT-instellingen gebruikt je de S- en M-knoppen.
M = MODE
Houd M ingedrukt tot de groene LED aangaat om de instelmodus te openen. Houd M opnieuw ingedrukt tot de LED uitgaat om de instelmodus te verlaten.
S = SET
Met S wijzigt je binnen de instelvolgorde onder andere de draairichting, Back Release en de HI-SPEED-snelheid.
SILENT / HI-SPEED
De schuifselector bepaalt of de motor in de stille vaste snelheid of in de instelbare HI-SPEED-stand werkt.
LET OP: De RJ-aansluiting is niet nodig voor normale WT-bediening. Deze handleiding behandelt de motor als WT via 230 V wisselcontact.
WT-aansluiting - 230 V wisselcontact
DE GLYDEA ULTRA 60 WT WORDT AANGESTUURD MET TWEE GESCHAKELDE 230 V-RICHTINGEN. GEBRUIK EEN GESCHIKTE VERGRENDELDE MOTORUITGANG.
DE GLYDEA ULTRA 60 WT WORDT AANGESTUURD MET TWEE GESCHAKELDE 230 V-RICHTINGEN. GEBRUIK EEN GESCHIKTE VERGRENDELDE MOTORUITGANG.
VIER ADERS
Blauw = nul (N), geel/groen = aarde (PE). Bruin en zwart zijn de twee geschakelde fasedraden voor de tegengestelde bewegingsrichtingen.
NOOIT BEIDE RICHTINGEN TEGELIJK
Bruin en zwart mogen niet gelijktijdig onder spanning staan. Gebruik daarom een geschikte gordijn-/jaloezieschakelaar of motoractor met elektrische of mechanische vergrendeling.
OPEN EN DICHT
Welke draad uiteindelijk OPEN of DICHT geeft, hangt af van motormontage en ingestelde draairichting. Leg de functie daarom pas na de richtingscontrole definitief vast.
ÉÉN GESCHIKTE UITGANG PER MOTOR
Sluit niet twee losse bedieningspunten rechtstreeks op dezelfde motor aan. Bij meerdere bedienpunten of groepen gebruikt je een daarvoor geschikte relais-/motorsturing.
230 V VEILIGHEID
Schakel de spanning uit voordat aan de bedrading wordt gewerkt. Laat vaste 230 V-aansluitingen uitvoeren volgens de geldende voorschriften.
Motor in instelmodus zetten
BIJ DE WT MOET TIJDENS HET INSTELLEN ÉÉN VAN DE TWEE RICHTINGSDRADEN CONTINU ONDER SPANNING BLIJVEN. LAAT DE MOTOR DE LEERLOOP VOLLEDIG AFMAKEN.
BIJ DE WT MOET TIJDENS HET INSTELLEN ÉÉN VAN DE TWEE RICHTINGSDRADEN CONTINU ONDER SPANNING BLIJVEN. LAAT DE MOTOR DE LEERLOOP VOLLEDIG AFMAKEN.
ÉÉN MOTOR TEGELIJK
Werk bij voorkeur aan één motor tegelijk. Zorg dat de rail vrij kan bewegen en dat het gordijn nergens wordt geblokkeerd.
ÉÉN RICHTING ONDER SPANNING
Geef de motor via de bedrade bediening spanning in één richting en laat deze richting tijdens het instellen actief. Wissel de richting niet tijdens de leerprocedure.
M INGEDRUKT HOUDEN
Gebruik een smal pennetje en houd de M-knop ingedrukt totdat de groene LED aangaat. De motor staat nu in de instelmodus.
LEERPROCEDURE START
De motor loopt tijdens de inbedrijfstelling op lage snelheid naar een eindstop en daarna naar de andere eindstop om beide harde eindposities te registreren.
NIET ONDERBREKEN
Laat dezelfde richting onder spanning staan tot de motor de volledige procedure heeft afgerond. Druk tussendoor niet op andere schakelaars of knoppen.
LET OP: Laat de motor de volledige automatische leerloop afmaken. Druk tijdens deze cyclus niet op OPEN, STOP, DICHT, S of M.
Automatische eindposities / leerloop
DE WT LEERT DE HARDE OPEN- EN DICHTSTOPS VAN DE RAIL AUTOMATISCH. DEZE EINDPUNTEN KUNT Je BIJ WT NIET LOS ELEKTRONISCH BIJREGELEN.
DE WT LEERT DE HARDE OPEN- EN DICHTSTOPS VAN DE RAIL AUTOMATISCH. DEZE EINDPUNTEN KUNT Je BIJ WT NIET LOS ELEKTRONISCH BIJREGELEN.
EERSTE HARDE STOP
De rail loopt op lage snelheid tot één mechanische eindstop. Laat de motor doorlopen; dit is onderdeel van de automatische leerprocedure.
TWEEDE HARDE STOP
De motor keert vervolgens terug en zoekt de andere mechanische eindstop. Laat de volledige cyclus zonder onderbreking afmaken.
TERUG NAAR NORMALE SNELHEID
Nadat beide harde eindstops zijn geregistreerd, gaat de motor weer terug naar normale snelheid. De eindposities zijn dan geleerd.
GEEN LOSSE EINDPOSITIE-CORRECTIE
Bij de pure WT-versie zijn open- en dicht-eindpunt niet afzonderlijk elektronisch verstelbaar zoals bij RTS of DCT. De harde railstops bepalen de posities.
POSITIE MOET FYSIEK ANDERS
Moet een harde eindpositie werkelijk worden gewijzigd, pas dan niet zomaar de motorinstelling aan. Laat eerst de rail/eindstop controleren en leer de motor daarna opnieuw in.
LET OP: Voer geen RTS-eindpositieprocedure uit op de WT. Die programmeerlogica hoort niet bij deze motorversie.
Draairichting wijzigen
GEBRUIK DE S- EN M-KNOPPEN OP DE MOTOR OM TE BEPALEN WELKE SCHAKELRICHTING ALS OPEN WORDT HERKEND.
GEBRUIK DE S- EN M-KNOPPEN OP DE MOTOR OM TE BEPALEN WELKE SCHAKELRICHTING ALS OPEN WORDT HERKEND.
INSTELMODUS OPENEN
Houd M ingedrukt totdat de groene LED aangaat.
RICHTING OMKEREN
Druk één keer op S om de draairichting om te keren.
LED-CONTROLE
Groene LED continu = Open/CCW. Groene LED knipperend = Open/CW.
BEVESTIGEN
Druk op M om de gekozen draairichting te bevestigen en naar de volgende instelstap te gaan. De rode LED gaat aan.
Back Release instellen
BACK RELEASE LAAT HET GORDIJN NA HET BEREIKEN VAN DE OPEN-EINDSTOP EEN KLEIN STUKJE TERUGKOMEN. DIT IS GEEN NIEUW EINDPUNT.
BACK RELEASE LAAT HET GORDIJN NA HET BEREIKEN VAN DE OPEN-EINDSTOP EEN KLEIN STUKJE TERUGKOMEN. DIT IS GEEN NIEUW EINDPUNT.
NAAR OPEN-EINDPOSITIE
Beweeg het gordijn eerst naar de volledige OPEN-eindpositie.
BACK RELEASE-STAP
Ga in de instelvolgorde naar Back Release. Druk op S om de Back Release-positie aan te passen.
BEVESTIGEN MET M
Druk op M om de nieuwe Back Release-positie te bevestigen.
CONTROLECYCLUS AFWACHTEN
De LED knippert afwisselend groen en rood en het gordijn begint te openen en te sluiten. Laat deze controlecyclus volledig afmaken.
SILENT / HI-SPEED
DE FYSIEKE SCHUIFSCHAKELAAR OP DE MOTOR BEPAALT DE SNELHEIDSMODUS. DEZE STAND WORDT NIET VIA KNX OF DE WANDSCHAKELAAR GEKOZEN.
DE FYSIEKE SCHUIFSCHAKELAAR OP DE MOTOR BEPAALT DE SNELHEIDSMODUS. DEZE STAND WORDT NIET VIA KNX OF DE WANDSCHAKELAAR GEKOZEN.

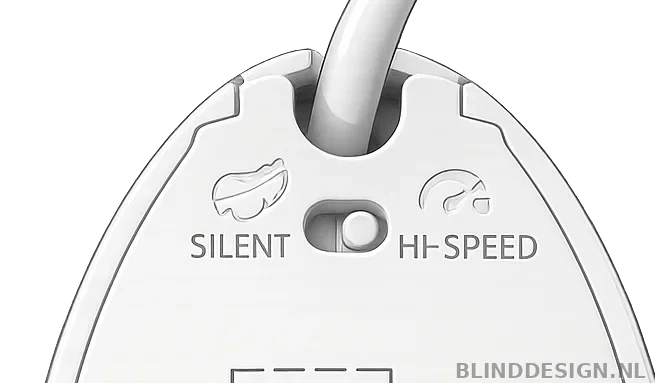

SELECTOR OP DE MOTOR
De selector zit aan de buitenzijde van de motor en kan tussen SILENT en HI-SPEED worden geschoven.
SILENT
In SILENT werkt de motor op de vaste stille snelheid van 7,5 cm/s.
HI-SPEED
In HI-SPEED kan de motorsnelheid worden gekozen uit 12,5 / 15 / 17,5 / 20 cm/s.
STANDAARD
15 cm/s is de standaard HI-SPEED-snelheid.
ALLEEN SNELHEIDSMODUS
De selector verandert alleen de snelheidsmodus. De eindposities en draairichting worden hierdoor niet gewist.
HI-SPEED snelheid instellen
DE HI-SPEED-SNELHEID WORDT IN DE WT-INSTELVOLGORDE MET S GEKOZEN EN MET M BEVESTIGD.
DE HI-SPEED-SNELHEID WORDT IN DE WT-INSTELVOLGORDE MET S GEKOZEN EN MET M BEVESTIGD.
SELECTOR OP HI-SPEED
Zet de fysieke schuifselector eerst op HI-SPEED.
INSTELMODUS
Open de WT-instelmodus met M. Doorloop de bestaande draairichting en Back Release zonder deze te wijzigen totdat je bij de snelheidsstap bent.
SNELHEID KIEZEN
Druk op S om door de snelheden te lopen: 12,5 → 15 → 17,5 → 20 cm/s en daarna terug naar 12,5 cm/s.
BEVESTIGEN
Druk op M om de gekozen snelheid te bevestigen. De instelvolgorde keert daarna terug naar de richtingsinstelling.
INSTELMODUS VERLATEN
Houd M ingedrukt totdat de LED uitgaat wanneer je geen andere instelling meer wilt wijzigen.
LET OP: Bij een tandemopstelling gelden andere voorwaarden; laat de snelheid daar op de voorgeschreven fabrieksinstelling en volg de specifieke tandemdocumentatie.
Bedrade bediening
DE WT HEEFT GEEN AFSTANDSBEDIENING NODIG. EEN GESCHIKTE BEDRADE SCHAKELAAR OF MOTORACTOR GEEFT OPEN, STOP EN DICHT.
DE WT HEEFT GEEN AFSTANDSBEDIENING NODIG. EEN GESCHIKTE BEDRADE SCHAKELAAR OF MOTORACTOR GEEFT OPEN, STOP EN DICHT.
OPEN
Schakel de gekozen OPEN-richting. De motor loopt naar de opgeslagen harde open-eindpositie.
DICHT
Schakel de tegenovergestelde richting. De motor loopt naar de harde dicht-eindpositie.
STOP
Onderbreek de actieve richtingsspanning / zet de schakelaar in STOP of neutraal. De motor stopt.
MAINTAINED CONTACT
Somfy adviseert voor WT vaste (maintained) AC-schakelcontacten. Gebruik een bediening die voor 230 V motorrichtingen is bedoeld.
GEEN MY
De pure WT-versie heeft geen MY/favoriete tussenpositie in de motor. Een tussenpositie moet eventueel door de externe domotica worden gerealiseerd.
Domotica, KNX en groepsbediening
DE GLYDEA 60 WT IS JUIST BEDOELD VOOR BEDRADE INTEGRATIE. GROEPEN EN AUTOMATISERING WORDEN IN DE EXTERNE STURING GEMAAKT, NIET IN DE MOTOR.
DE GLYDEA 60 WT IS JUIST BEDOELD VOOR BEDRADE INTEGRATIE. GROEPEN EN AUTOMATISERING WORDEN IN DE EXTERNE STURING GEMAAKT, NIET IN DE MOTOR.
GESCHIKTE MOTORACTOR
Gebruik een 230 V gordijn-/jaloezieactor of motorcontroller die twee tegengestelde richtingen veilig kan schakelen.
KNX
Bij KNX stuurt de KNX-motoractor OPEN en DICHT. De KNX-programmering zelf valt buiten deze motorhandleiding.
VERGRENDELDE UITGANGEN
De twee richtingsuitgangen moeten onderling vergrendeld zijn zodat bruin en zwart niet tegelijk worden gevoed.
GROEPSBEDIENING
Wilt je meerdere rails tegelijk bedienen, maak de groep in het relais-, KNX- of domoticasysteem. Gebruik een daarvoor bedoelde groepssturing / motorcontroller.
PER MOTOR EEN GESCHIKTE UITGANG
Zorg dat iedere motor correct en geïsoleerd wordt geschakeld. Zet meerdere motoren niet willekeurig rechtstreeks op één gewone schakeluitgang.
LET OP: Somfy adviseert technische controle bij toepassing van elektronische schakelapparatuur. Gebruik alleen een oplossing die expliciet geschikt is voor AC-motoren.
Handmatige bediening, groepen en tandem
OOK ZONDER ELEKTRISCHE AANSTURING KAN HET GORDIJN HANDMATIG WORDEN BEWOGEN. DIT IS NIET HETZELFDE ALS TOUCH MOTION.
OOK ZONDER ELEKTRISCHE AANSTURING KAN HET GORDIJN HANDMATIG WORDEN BEWOGEN. DIT IS NIET HETZELFDE ALS TOUCH MOTION.
HANDMATIG OPENEN / SLUITEN
Volgens Somfy blijft handmatig openen en sluiten van het gordijn mogelijk. Beweeg het gordijn rustig met de hand.
BIJ STROOMUITVAL
Bij uitgeschakelde voeding kunt je het gordijn handmatig bedienen. Wanneer de voeding terugkomt blijven de motorinstellingen normaal behouden.
GEEN TOUCH MOTION
De WT-versie heeft geen Touch Motion-functie. Handmatig bewegen start dus niet automatisch de motor zoals bij de RTS-versie.
GROEP VIA EXTERNE STURING
Meerdere WT-motoren kunnen als groep worden bediend via een geschikte AC-relais- of motorcontroller. De groep zit niet in het geheugen van de motor.
NIET SIMPEL DOORLUSSEN
Gebruik de door de installatie voorgeschreven groepsschakeling. Een gewone enkelvoudige wandschakelaar is niet automatisch geschikt om meerdere motoren rechtstreeks te groeperen.
TANDEM
Somfy ondersteunt een tandemtoepassing met twee identieke Glydea 60 WT-motoren. Hiervoor gelden specifieke bedrading- en instelvoorwaarden.
TANDEM-SNELHEID
Bij de Somfy tandemconfiguratie moet de snelheid op de fabrieksinstelling van 15 cm/s blijven. Pas de snelheid daar niet zelfstandig aan.
TANDEM ALLEEN VOLGENS SPECIFICATIE
Gebruik bij tandem uitsluitend de juiste Somfy-onderdelen en volg de productspecifieke tandemdocumentatie.
WT KAN IN GROEPEN WORDEN AANGESTUURD VIA EEN GESCHIKTE AC-GROEPSSTURING. EEN TANDEMRAIL IS EEN APARTE TECHNISCHE TOEPASSING MET EXTRA VOORWAARDEN.
LET OP: Forceer het gordijn niet wanneer de rail mechanisch blokkeert of beschadigd lijkt.
LET OP: BlindDesign levert en configureert tandemrails als complete oplossing. Pas een tandemopstelling niet aan als een normale losse WT-motor.
Reset, storingen en technische gegevens
EEN WT-RESET WIST ALLE MOTORINSTELLINGEN. DE PROCEDURE GEBRUIKT DE S-KNOP OP DE MOTOR EN GEEN STROOMCYCLUS OF AFSTANDSBEDIENING.
EEN WT-RESET WIST ALLE MOTORINSTELLINGEN. DE PROCEDURE GEBRUIKT DE S-KNOP OP DE MOTOR EN GEEN STROOMCYCLUS OF AFSTANDSBEDIENING.
S-KNOP VINDEN
Open de onderkap en zoek de verzonken S-knop naast de markering S. Gebruik een smal pennetje om de knop in te drukken.
S INGEDRUKT HOUDEN TOT 3×
Houd S continu ingedrukt en blijf vasthouden totdat het gordijn / de rail in totaal DRIE keer kort beweegt.
ALLES GEWIST - OPNIEUW INLEREN
Na de derde bevestigingsbeweging zijn alle WT-motorinstellingen gewist. Doorloop daarna opnieuw hoofdstuk 03 t/m 08: leerloop, draairichting, Back Release en gewenste snelheid.
MOTOR REAGEERT NIET
Controleer of de 230 V-voeding aanwezig is en of de bedrade schakelaar / motoractor daadwerkelijk de gekozen richting schakelt.
THERMISCHE BEVEILIGING
Na intensief gebruik kan de thermische beveiliging tijdelijk ingrijpen. Laat de motor afkoelen en test daarna opnieuw.
VERKEERDE RICHTING
Wissel niet zomaar bedrading om als de installatie al is afgewerkt. Gebruik eerst de WT-richtingsinstelling met S en M zoals in hoofdstuk 05.
WT: GEEN MY, TOUCH MOTION OF LOSSE EINDPUNTBIJSTELLING
De pure WT-versie heeft geen MY/favoriete motorpositie, geen Touch Motion en geen afzonderlijk elektronisch verstelbare open- en dichtpositie. Gebruik hiervoor niet de RTS-procedures.
MOTOR
Somfy Glydea Ultra 60e WT - ref. 1240228. Bedrade 230 VAC wisselcontactmotor voor gordijnrails.
SNELHEDEN
SILENT 7,5 cm/s. HI-SPEED 12,5 / 15 / 17,5 / 20 cm/s. 15 cm/s is de standaardinstelling.
BESCHERMING
IP30, klasse I, bedoeld voor gebruik binnenshuis. Werktemperatuur 0 °C tot +60 °C.
CAPACITEIT
Glydea Ultra 60 WT is bedoeld voor zware gordijnen tot 60 kg. Somfy noemt tandemtoepassing met twee identieke 60 WT-motoren tot maximaal 100 kg.
BELANGRIJKSTE WT-BRONNEN
Somfy Glydea Ultra WT handleiding Ref. 5037611B; Somfy Curtain Databook 2026; Somfy Nederland productinformatie ref. 1240228.
CONTROLEER EERST BEDRADING, SCHAKELUITGANG EN THERMISCHE BEVEILIGING. VOER NIET DIRECT EEN FABRIEKSRESET UIT.
DEZE HANDLEIDING IS OPGEBOUWD VOOR DE SOMFY GLYDEA ULTRA 60e WT, REFERENTIE 1240228, OP BASIS VAN DE PRODUCTSPECIFIEKE WT-DOCUMENTATIE.
LET OP: Na een fabrieksreset zijn de eindposities niet meer beschikbaar totdat de motor opnieuw volledig is ingeleerd.
LET OP: De RJ-aansluiting en DCT-functies horen niet bij de normale WT-bediening. Zet de motor niet om naar DCT zonder de juiste technische documentatie en instelmiddelen.
LET OP: Productspecifieke WT-informatie heeft voorrang op procedures voor RTS, DCT of Zigbee. Gebruik die verschillende motorversies niet door elkaar.
