Alle instellingen op één pagina
Gebruik de inhoudsopgave om direct naar de juiste instelling te gaan. De stappen hieronder volgen de BlindDesign-handleiding voor deze motor.
Ysia 5 Zigbee, motor en Zigbee-module
DEZE GLYDEA ULTRA 60 IS EEN 230 V GLYDEA ULTRA RTS-MOTOR MET DE SOMFY ZIGBEE-MODULE 9000043. DE BEDIENING EN BASISINSTELLINGEN GEBEUREN MET DE YSIA 5 ZIGBEE.
DEZE GLYDEA ULTRA 60 IS EEN 230 V GLYDEA ULTRA RTS-MOTOR MET DE SOMFY ZIGBEE-MODULE 9000043. DE BEDIENING EN BASISINSTELLINGEN GEBEUREN MET DE YSIA 5 ZIGBEE.
YSIA 5 ZIGBEE - VOORZIJDE

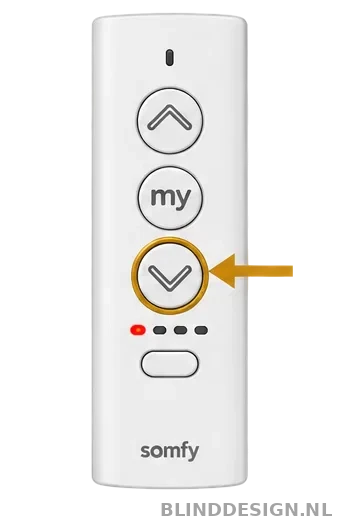

OMHOOG opent het gordijn, MY / STOP stopt de beweging en OMLAAG sluit het gordijn. Met de kanaalkeuzeknop kiest je een individueel kanaal of groepskanaal.

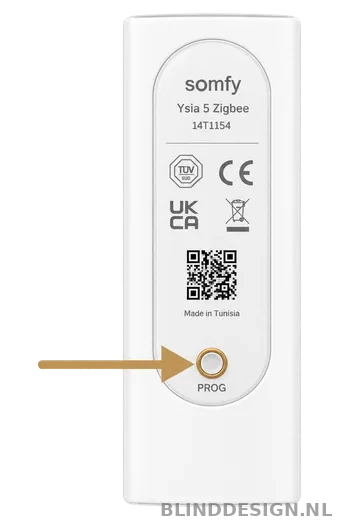

PROG ACHTEROP
De PROG-knop achterop wordt gebruikt voor koppelen, programmeermodus, groepen, bijregelen en de reset van de Ysia zelf.

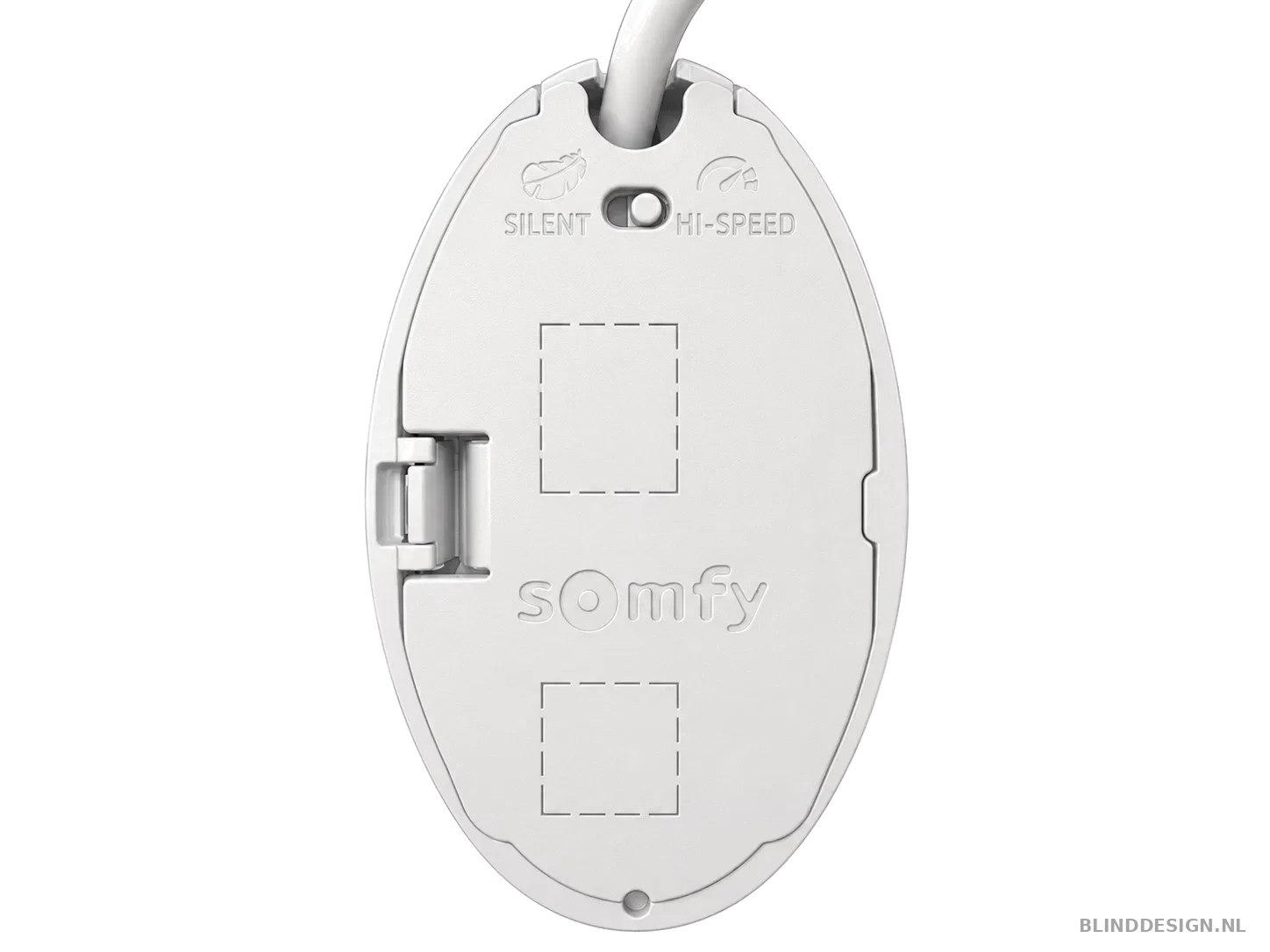

MOTOR BUITENZIJDE

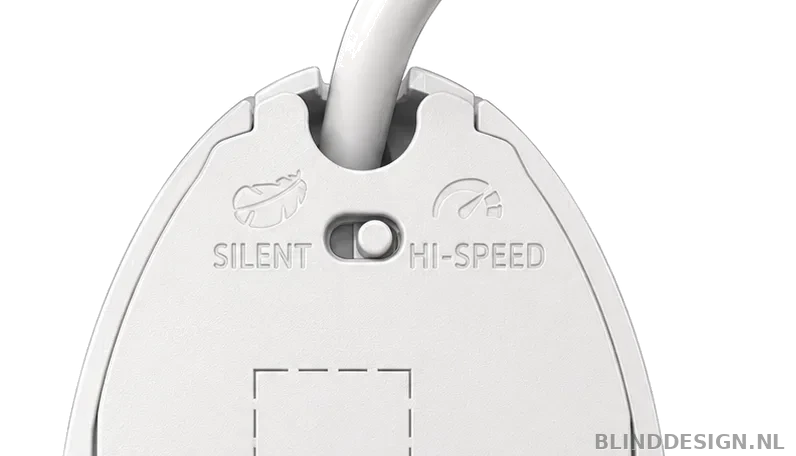

De fysieke selector op de motor kiest SILENT of HI-SPEED. Deze selector blijft ook bij gebruik met de Zigbee-module actief.
MOTOR BINNENZIJDE

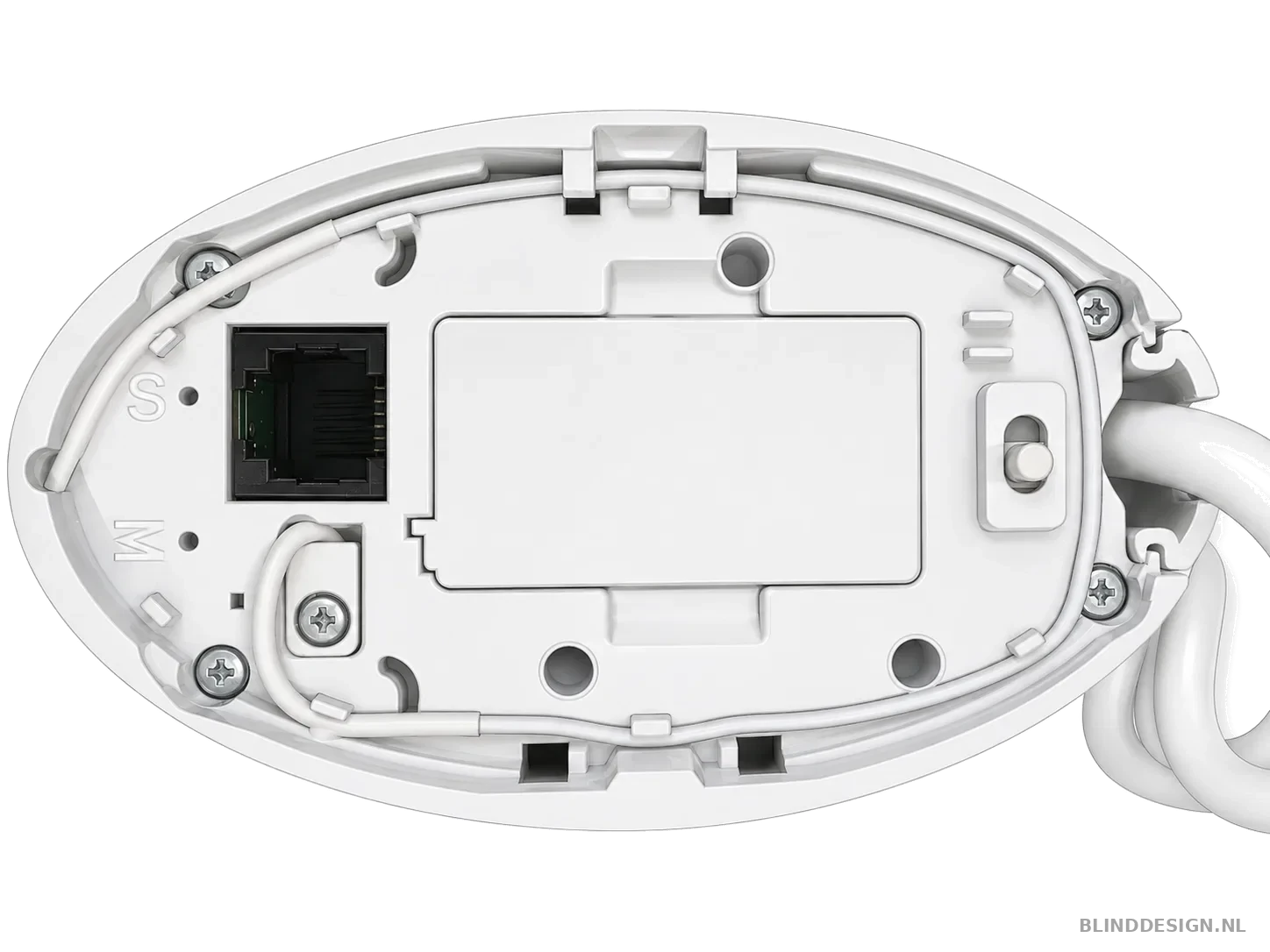

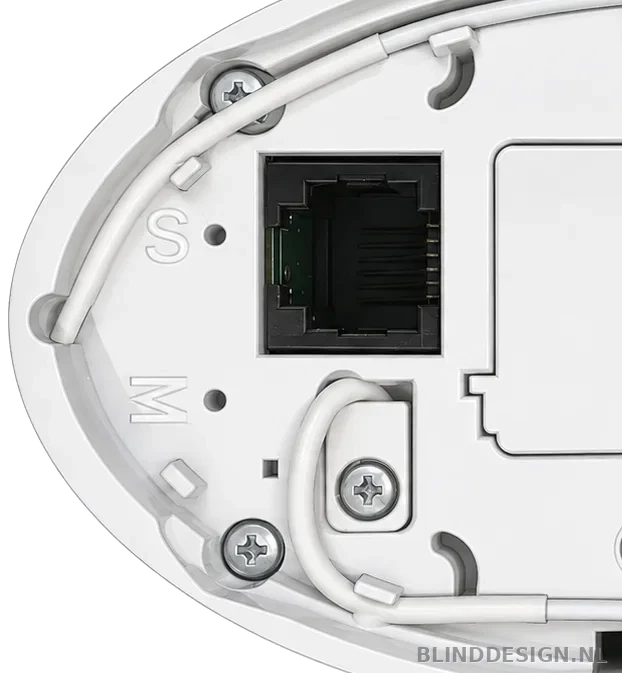

Onder de kap zijn de moduleaansluiting en de markeringen S en M zichtbaar. Voor de Zigbee-programmeer- en resetstappen in deze handleiding gebruikt je de S-knop.
ZIGBEE-MODULE
De Zigbee-module 9000043 wordt in de moduleaansluiting geplaatst. Zodra de module is geplaatst, wordt de RTS-radio uitgeschakeld en gebruikt je de Ysia 5 Zigbee.
LET OP: De huidige Zigbee-module is bedoeld voor compatibele Glydea Ultra Index F-motoren. De M-markering wordt niet gebruikt in de Ysia-stappen in deze handleiding.
Nieuwe motor volledig programmeren
GEBRUIK DEZE STAPPEN BIJ EEN NIEUWE GLYDEA ULTRA 60 ZIGBEE OF NA EEN VOLLEDIGE FABRIEKSRESET. LAAT DE AUTOMATISCHE LEERLOOP VOLLEDIG AFMAKEN.
GEBRUIK DEZE STAPPEN BIJ EEN NIEUWE GLYDEA ULTRA 60 ZIGBEE OF NA EEN VOLLEDIGE FABRIEKSRESET. LAAT DE AUTOMATISCHE LEERLOOP VOLLEDIG AFMAKEN.
MODULE PLAATSEN EN MOTOR MONTEREN
Schakel de netspanning uit, plaats de Zigbee-module in de motor en sluit de onderkap. Monteer de motor op de rail en zet daarna de 230 V voeding aan.
EINDPUNTEN AUTOMATISCH LEREN
Trek het gordijn licht met de hand zodat Touch Motion wordt geactiveerd. De motor leert daarna automatisch de beide harde eindstops. Raak de motor en Ysia niet aan totdat de hele cyclus klaar is en de rail volledig stilstaat.
MOTOR IN DISCOVERY MODE
Open de onderkap en houd de S-knop ongeveer 3-5 seconden ingedrukt. Laat los zodra de motor 1 keer kort beweegt en de motor-LED oranje knippert.
YSIA KOPPELEN
Kies op de Ysia 5 het gewenste individuele kanaal. Houd de Ysia binnen ongeveer 60 cm van de motor en druk de PROG-knop achterop heel kort in, korter dan 0,5 seconde. Wacht daarna en druk nergens op.
BEVESTIGEN EN TESTEN
De Ysia-LED wordt groen en ongeveer 10 seconden later beweegt de motor 1 keer kort. Wacht daarna nog even en test OMHOOG, OMLAAG en STOP.
Bestaande RTS-eindpunten behouden
DE GLYDEA ULTRA RTS MAG EERST VOLLEDIG WORDEN AFGESTELD. DAARNA KUNT Je DE ZIGBEE-MODULE PLAATSEN ZONDER DE BESTAANDE EINDPUNTEN OPNIEUW TE LEREN.
DE GLYDEA ULTRA RTS MAG EERST VOLLEDIG WORDEN AFGESTELD. DAARNA KUNT Je DE ZIGBEE-MODULE PLAATSEN ZONDER DE BESTAANDE EINDPUNTEN OPNIEUW TE LEREN.
EINDPUNTEN EERST CONTROLEREN
Controleer als RTS-motor eerst dat volledig OPEN en DICHT correct zijn ingesteld. Laat de motor tijdens de omzetting op de rail gemonteerd.
ZIGBEE-MODULE PLAATSEN
Schakel de netspanning uit, verwijder de onderkap en plaats de Zigbee-module in de moduleaansluiting. Plaats de kap terug en zet de netspanning weer aan.
MOTOR IN DISCOVERY MODE
Houd de S-knop ongeveer 3-5 seconden ingedrukt tot de motor 1 keer kort beweegt en de motor-LED oranje knippert.
YSIA KOPPELEN
Kies het gewenste Ysia-kanaal. Houd de Ysia binnen ongeveer 60 cm en druk PROG achterop heel kort in, korter dan 0,5 seconde. Wacht totdat de Ysia groen bevestigt en de motor kort beweegt.
BESTAANDE EINDPUNTEN TESTEN
Test OMHOOG en OMLAAG. De reeds ingestelde open- en dichtpositie blijven behouden.
LET OP: Zodra de Zigbee-module is geplaatst, werken eerder gekoppelde RTS-afstandsbedieningen niet meer. Gebruik daarna de Ysia 5 Zigbee.
Open-positie bijstellen
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE VOLLEDIG GEOPENDE POSITIE MOET WORDEN GECORRIGEERD. EEN VOLLEDIGE RESET IS NIET NODIG.
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE VOLLEDIG GEOPENDE POSITIE MOET WORDEN GECORRIGEERD. EEN VOLLEDIGE RESET IS NIET NODIG.

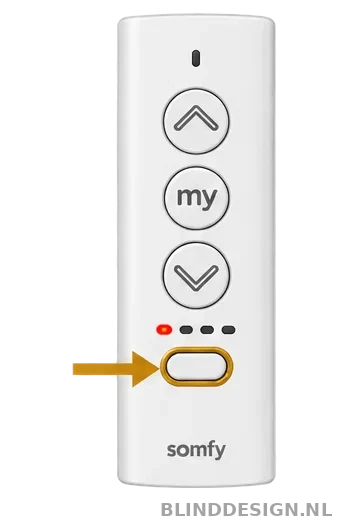

JUISTE KANAAL KIEZEN
Selecteer het individuele kanaal van de rail die je wilt bijregelen en houd de Ysia binnen ongeveer 60 cm van de motor.
PROGRAMMEERMODUS OPENEN
Houd PROG achterop de Ysia ingedrukt totdat de LED-volgorde GROEN - ROOD - GROEN is bereikt. De motor beweegt 1 keer kort.
MOTOR-INSTELMODUS ACTIVEREN

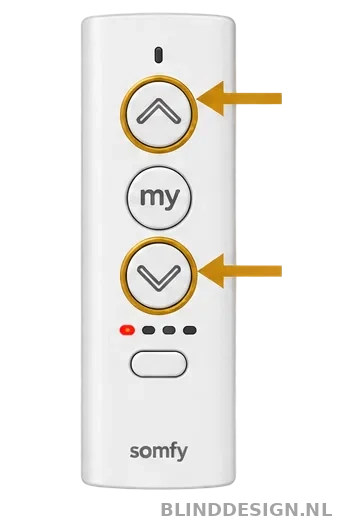

Druk OMHOOG + OMLAAG heel kort tegelijk, korter dan 0,5 seconde. De Ysia knippert oranje. Wacht; dit kan tot ongeveer 30 seconden duren. Druk tussendoor nergens op.
NIEUWE OPEN-POSITIE
Beweeg de rail met OMHOOG of OMLAAG naar de exact gewenste nieuwe open-positie.
OPEN-POSITIE OPSLAAN

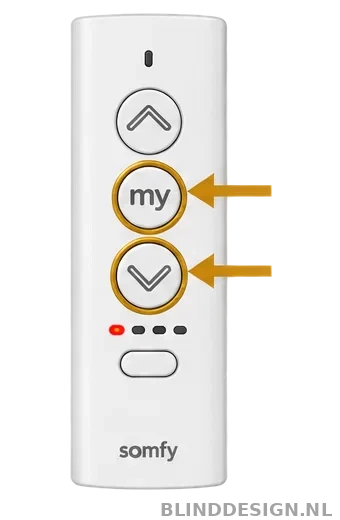

Druk MY + OMLAAG heel kort tegelijk. De motor beweegt 1 keer kort. Druk daarna PROG achterop de Ysia heel kort in om de wijziging definitief op te slaan.
LET OP: Test daarna een volledige open- en sluitbeweging. De motor mag niet opnieuw een complete leerloop starten.
Dicht-positie bijstellen
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE VOLLEDIG GESLOTEN POSITIE MOET WORDEN GECORRIGEERD.
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE VOLLEDIG GESLOTEN POSITIE MOET WORDEN GECORRIGEERD.
PROGRAMMEERMODUS OPENEN
Selecteer het individuele kanaal en houd PROG achterop de Ysia ingedrukt tot de LED-volgorde GROEN - ROOD - GROEN is bereikt. De motor beweegt kort.
MOTOR-INSTELMODUS ACTIVEREN
Druk OMHOOG + OMLAAG heel kort tegelijk, korter dan 0,5 seconde. Wacht op de groene bevestiging en de korte motorbeweging. Druk tijdens het wachten nergens op.
NIEUWE DICHT-POSITIE
Beweeg met OMHOOG of OMLAAG naar de exact gewenste nieuwe dicht-positie.
DICHT-POSITIE OPSLAAN EN AFSLUITEN

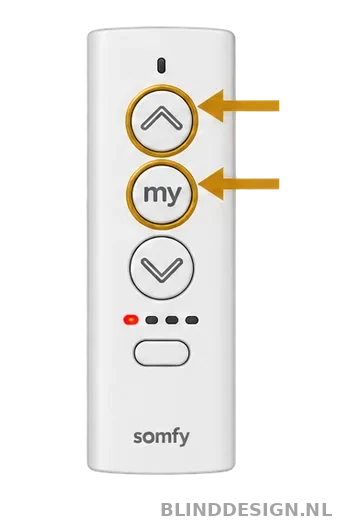

Druk OMHOOG + MY heel kort tegelijk. De motor beweegt 1 keer kort. Druk daarna PROG achterop de Ysia heel kort in om de wijziging definitief op te slaan.
Draairichting wijzigen
WIJZIG DE DRAAIRICHTING ALTIJD OP HET INDIVIDUELE KANAAL VAN ÉÉN MOTOR. EEN FABRIEKSRESET IS NIET NODIG.
WIJZIG DE DRAAIRICHTING ALTIJD OP HET INDIVIDUELE KANAAL VAN ÉÉN MOTOR. EEN FABRIEKSRESET IS NIET NODIG.
PROGRAMMEERMODUS OPENEN
Selecteer het individuele kanaal en houd PROG achterop de Ysia ingedrukt totdat de LED-volgorde GROEN - ROOD - GROEN is bereikt. De motor beweegt kort.
MOTOR-INSTELMODUS ACTIVEREN
Druk OMHOOG + OMLAAG heel kort tegelijk. Wacht op de groene Ysia-bevestiging en de korte beweging van de motor.
DRAAIRICHTING OMKEREN
Houd MY ingedrukt totdat de motor 1 keer kort beweegt. Daarmee wordt de draairichting omgekeerd.
AFSLUITEN EN CONTROLEREN
Druk PROG achterop de Ysia heel kort in om de wijziging op te slaan. Druk daarna OMHOOG en controleer dat het gordijn nu opent.
MY / favoriete positie
MY IS EEN FAVORIETE TUSSENPOSITIE. MET YSIA KUNT Je DEZE POSITIE INSTELLEN EN LATER WIJZIGEN.
MY IS EEN FAVORIETE TUSSENPOSITIE. MET YSIA KUNT Je DEZE POSITIE INSTELLEN EN LATER WIJZIGEN.
JUISTE KANAAL KIEZEN
Selecteer het individuele kanaal of groepskanaal waarop je de favoriete positie wilt gebruiken.
GEWENSTE POSITIE

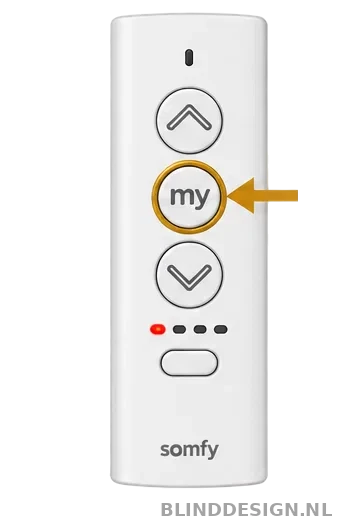

Beweeg het gordijn met OMHOOG of OMLAAG en druk MY eenmaal om op de gewenste positie te stoppen.
MY OPSLAAN
Houd MY ongeveer 5 seconden ingedrukt. De Ysia-LED knippert groen. Laat MY los zodra de LED continu groen brandt. De motor beweegt 1 keer kort.
MY OPROEPEN
Beweeg het gordijn eerst naar een andere positie. Druk daarna MY twee keer snel achter elkaar. De rail loopt naar de opgeslagen favoriete positie.
MY WIJZIGEN
Zet het gordijn op een nieuwe gewenste positie en houd MY opnieuw vast tot de bevestiging. De nieuwe positie vervangt de oude.
Extra Ysia-afstandsbediening
EEN EXTRA YSIA MOET EERST HETZELFDE ZIGBEE-NETWERK DELEN. DIT IS ANDERS DAN BIJ RTS.
EEN EXTRA YSIA MOET EERST HETZELFDE ZIGBEE-NETWERK DELEN. DIT IS ANDERS DAN BIJ RTS.
AFSTANDSBEDIENINGEN BIJ ELKAAR
Gebruik R1 als bestaande gekoppelde Ysia en R2 als nieuwe Ysia. Houd beide afstandsbedieningen bij elkaar, bij voorkeur binnen ongeveer 1,5 meter.
NIEUWE YSIA VOORBEREIDEN
Houd PROG achterop R2 ingedrukt totdat de status-LED 3 keer rood heeft geknipperd. Laat daarna los.
ORANJE BEVESTIGING
Controleer dat R2 daarna oranje knippert en klaarstaat om het Zigbee-netwerk te delen.
NETWERK DELEN
Druk PROG op de bestaande gekoppelde R1 heel kort in. De LED-feedback op de betrokken Ysia-afstandsbedieningen wordt groen.
KANALEN CONTROLEREN
Controleer na network sharing alle bestaande kanalen. Koppel motoren of groepskanalen opnieuw wanneer een eerdere binding niet meer aanwezig is.
LET OP: Network sharing kan bestaande remote-koppelingen beïnvloeden. Controleer daarom altijd alle individuele kanalen en groepen na afloop.
Groepskanaal maken
HOUD IEDERE RAIL OP EEN EIGEN INDIVIDUEEL KANAAL EN KOPIEER DE GEWENSTE MOTOREN DAARNAAST NAAR ÉÉN VRIJ GROEPSKANAAL.
HOUD IEDERE RAIL OP EEN EIGEN INDIVIDUEEL KANAAL EN KOPIEER DE GEWENSTE MOTOREN DAARNAAST NAAR ÉÉN VRIJ GROEPSKANAAL.
BRONKANAAL KIEZEN
Selecteer het individuele kanaal waarop de eerste motor al correct werkt.
PROGRAMMEERMODUS OPENEN
Houd PROG achterop de Ysia ingedrukt totdat de LED-volgorde GROEN - ROOD - GROEN is bereikt. De gekozen motor beweegt 1 keer kort.
GROEPSKANAAL KIEZEN
Selecteer op dezelfde Ysia het vrije kanaal dat als groepskanaal moet dienen.
NAAR GROEP KOPIËREN
Houd de Ysia dicht bij de motor en druk PROG achterop heel kort in, korter dan 0,5 seconde. De Ysia knippert oranje en daarna groen; de motor beweegt kort.
HERHALEN EN TESTEN
Herhaal dit voor iedere andere individuele motor die aan dezelfde groep moet worden toegevoegd. Test daarna zowel de individuele kanalen als het groepskanaal.
Kanaal of bediening verwijderen
HIERMEE VERWIJDERT Je EEN GEKOZEN YSIA-KANAAL OF BEDIENING VAN ÉÉN MOTOR, ZONDER DE EINDPUNTEN VAN DIE MOTOR OPNIEUW IN TE STELLEN.
HIERMEE VERWIJDERT Je EEN GEKOZEN YSIA-KANAAL OF BEDIENING VAN ÉÉN MOTOR, ZONDER DE EINDPUNTEN VAN DIE MOTOR OPNIEUW IN TE STELLEN.
KANAAL SELECTEREN
Kies op de Ysia 5 het kanaal dat van de motor moet worden verwijderd.
PROGRAMMEREN OPENEN
Houd PROG achterop de Ysia ongeveer 3 seconden ingedrukt en laat los. De motor beweegt 1 keer kort en de Ysia knippert oranje.
MOTOR SCANNEN
Druk OMHOOG + OMLAAG heel kort tegelijk terwijl je dichtbij de motor staat die je wilt wijzigen.
JUISTE MOTOR CONTROLEREN
Is niet de juiste motor geselecteerd, druk OMHOOG + OMLAAG opnieuw heel kort om verder te scannen.
KOPPELING VERWIJDEREN
Houd PROG achterop de Ysia ongeveer 5 seconden ingedrukt totdat de Ysia-LED eerst continu groen en daarna rood wordt. De motor beweegt kort.
LET OP: Test na afloop dat het verwijderde kanaal de motor niet meer bedient. Wilt je de programmeermodus verlaten zonder wijziging, houd OMHOOG + OMLAAG ongeveer 5 seconden ingedrukt.
Touch Motion en snelheid
DE MOTOR HEEFT TOUCH MOTION, SOFT START / SOFT STOP EN DE FYSIEKE SILENT / HI-SPEED-SELECTOR. NIET ALLE MOTORINSTELLINGEN ZIJN VIA YSIA TE WIJZIGEN.
DE MOTOR HEEFT TOUCH MOTION, SOFT START / SOFT STOP EN DE FYSIEKE SILENT / HI-SPEED-SELECTOR. NIET ALLE MOTORINSTELLINGEN ZIJN VIA YSIA TE WIJZIGEN.
TOUCH MOTION
Een lichte handmatige trek aan het gordijn kan de motorbeweging activeren. Touch Motion wordt ook gebruikt om bij een volledig nieuwe motor de automatische eindpuntleerloop te starten.
SILENT / HI-SPEED
Met de fysieke selector op de motor kiest je SILENT of HI-SPEED. SILENT werkt op 7,5 cm/s. In HI-SPEED gebruikt de motor de opgeslagen hoge-snelheidsinstelling.
NIET VIA YSIA IN TE STELLEN
Met alleen de Ysia is geen standalone procedure beschikbaar om de numerieke motorsnelheid te wijzigen, soft start / soft stop aan te passen of de MY-positie afzonderlijk te wissen. Gebruik hiervoor geen RTS-combinaties.
LET OP: Ook voor het aanpassen van Touch Motion-gevoeligheid is in de huidige standalone Ysia-documentatie geen aparte Ysia-procedure opgenomen.
Resetten en storingscontrole
MET DE S-KNOP KUNT Je DE MOTOR VAN HET ZIGBEE-NETWERK LOSKOPPELEN ZONDER DE GEPROGRAMMEERDE EINDPUNTEN TE WISSEN.
MET DE S-KNOP KUNT Je DE MOTOR VAN HET ZIGBEE-NETWERK LOSKOPPELEN ZONDER DE GEPROGRAMMEERDE EINDPUNTEN TE WISSEN.
ONDERKAP OPENEN
Maak de onderkap toegankelijk zodat je bij de S-knop en Zigbee-module kunt.
S-KNOP INGEDRUKT HOUDEN
Houd de S-knop ingedrukt. De motor geeft korte bevestigingsbewegingen.
NA TWEE BEWEGINGEN LOSLATEN
Laat de S-knop los zodra de motor in totaal TWEE keer kort heeft bewogen.
RESULTAAT
De motor is losgekoppeld van het Zigbee-netwerk. De geprogrammeerde eindpunten blijven behouden en de motor staat in discovery mode.
YSIA OPNIEUW KOPPELEN
Kies het gewenste Ysia-kanaal, houd de Ysia dichtbij en druk PROG achterop heel kort in. Wacht op groene bevestiging en de korte motorbeweging.
S-KNOP BLIJVEN VASTHOUDEN
Houd de S-knop continu ingedrukt. Laat niet los na de eerste of tweede korte beweging.
DERDE BEWEGING AFWACHTEN
Laat de S-knop los zodra de motor in totaal DRIE keer kort heeft bewogen.
OPNIEUW PROGRAMMEREN
De motor staat nu weer in fabrieksmodus. Programmeer de rail opnieuw vanaf hoofdstuk 02.
PROG ACHTEROP VASTHOUDEN
Houd de PROG-knop achterop de Ysia ongeveer 15 seconden ingedrukt.
LED-VOLGORDE AFWACHTEN
Blijf vasthouden totdat de LED-volgorde volledig is doorlopen: GROEN - ROOD - GROEN - ROOD - GROEN - ROOD - UIT.
PROG LOSLATEN
Laat de PROG-knop daarna los. De Ysia is teruggezet naar fabrieksinstellingen.
MOTOR BLIJFT AFGESTELD
De motor-eindpunten blijven behouden. Koppel de Ysia daarna opnieuw aan de gewenste motor en kanalen.

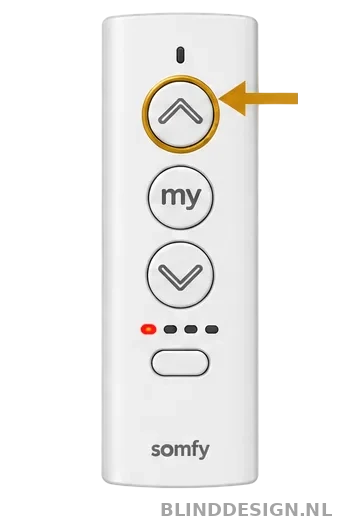

OMHOOG / OPEN
Druk OMHOOG kort om het gordijn volledig naar de open-eindpositie te laten lopen.
OMLAAG / DICHT
Druk OMLAAG kort om het gordijn volledig naar de dicht-eindpositie te laten lopen.
MY / STOP
Druk MY eenmaal tijdens beweging om te stoppen. Druk MY twee keer snel achter elkaar om naar de opgeslagen favoriete positie te lopen.
EERST CONTROLEREN
Reageert de rail niet? Controleer eerst het juiste Ysia-kanaal, de AAA-batterijen van de Ysia en de afstand tot de motor. Wacht na programmeren maximaal enkele seconden voordat je opnieuw test.
S-KNOP OVERZICHT
1 beweging = programmeermodus. 2 bewegingen = Zigbee loskoppelen, eindpunten behouden. 3 bewegingen = fabrieksreset. 4 bewegingen = softwareherstart; laat daarna maximaal ongeveer 5 minuten met rust.
EEN VOLLEDIGE RESET WIST DE ZIGBEE-KOPPELING, EINDPUNTEN, MY EN OVERIGE MOTORINSTELLINGEN. DAARNA MOET DE MOTOR VOLLEDIG OPNIEUW WORDEN GEPROGRAMMEERD.
EEN YSIA-RESET ZET ALLEEN DE AFSTANDSBEDIENING TERUG NAAR FABRIEKSINSTELLINGEN. DE OPGESLAGEN EINDPUNTEN IN DE MOTOR WORDEN HIERDOOR NIET GEWIST.
DE BELANGRIJKSTE DAGELIJKSE BEDIENING EN CONTROLES VOORDAT Je EEN RESET UITVOERT.
LET OP: Twee bewegingen wissen de Zigbee-koppeling maar behouden de eindpunten. Houd niet door tot de derde beweging als de motorinstellingen moeten blijven staan.
LET OP: Houd de S-knop niet langer dan ongeveer 20 seconden ingedrukt. Somfy waarschuwt dat de motor anders in recovery mode kan komen.
LET OP: Een Ysia-reset is niet hetzelfde als een motorreset. Gebruik de S-knop op de motor alleen als je ook de motorconfiguratie wilt wijzigen.
LET OP: Gebruik de volledige fabrieksreset pas wanneer alle instellingen werkelijk opnieuw mogen worden opgebouwd. Houd de S-knop nooit langer dan ongeveer 20 seconden vast.
