Alle instellingen op één pagina
Gebruik de inhoudsopgave om direct naar de juiste instelling te gaan. De stappen hieronder volgen de BlindDesign-handleiding voor deze motor.
Situo 5 RTS, motor en batterij
DE IRISMO 45 WF RTS WORDT BEDIEND MET EEN SITUO 5 RTS EN WERKT MET EEN LOSNEEMBARE OPLAADBARE BATTERIJ.
DE IRISMO 45 WF RTS WORDT BEDIEND MET EEN SITUO 5 RTS EN WERKT MET EEN LOSNEEMBARE OPLAADBARE BATTERIJ.
SITUO 5 RTS - VOORZIJDE

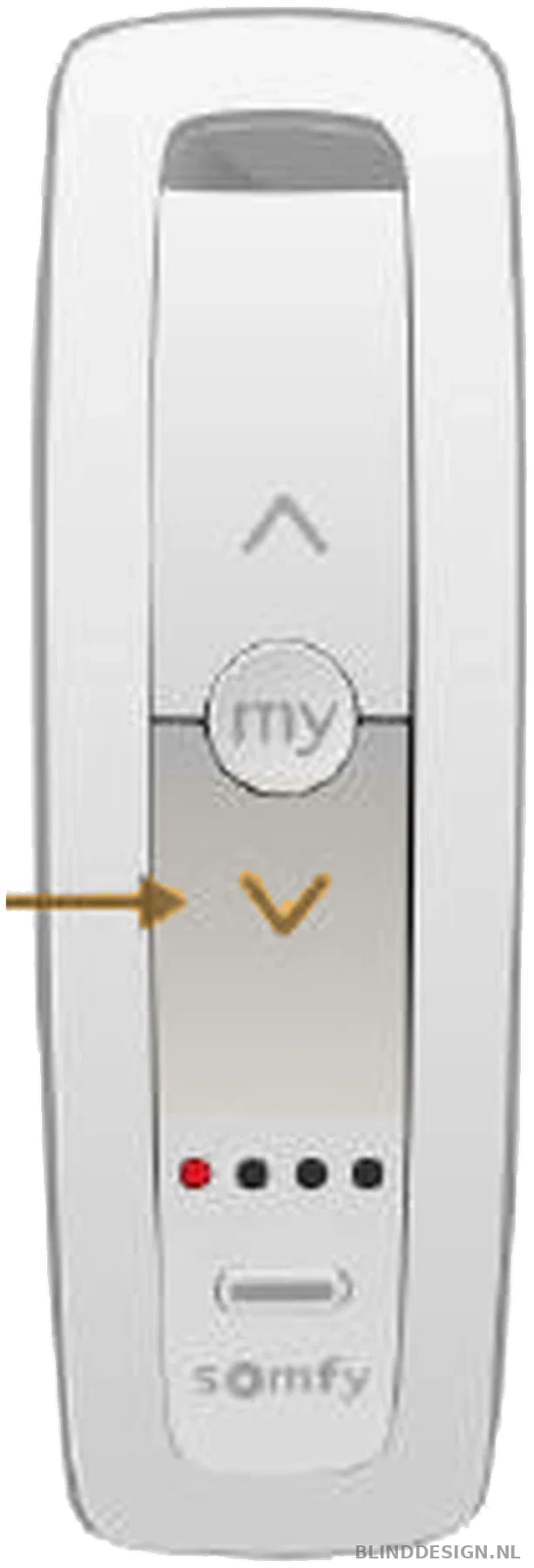

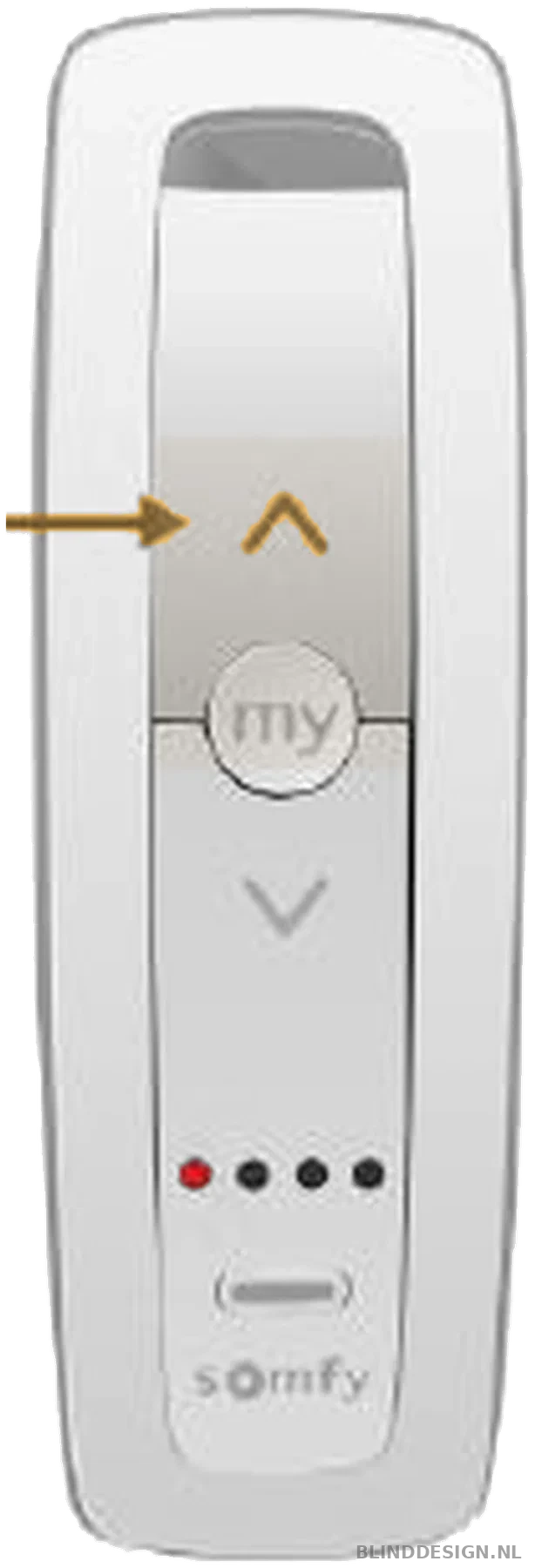

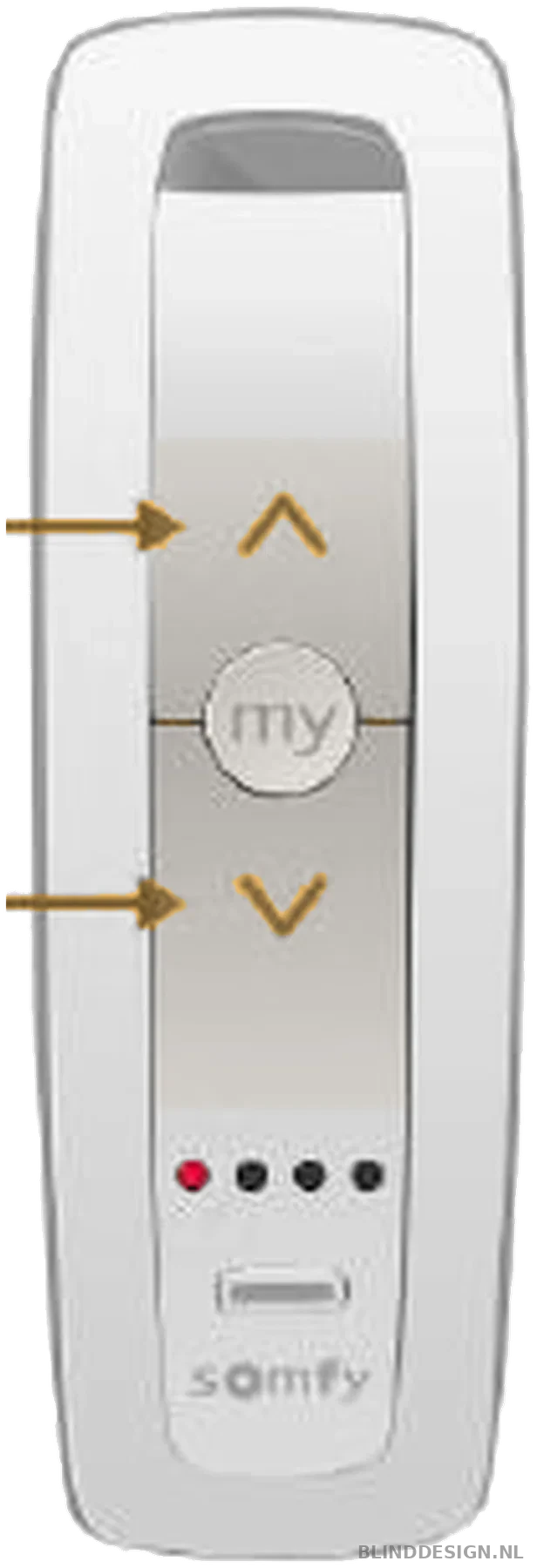

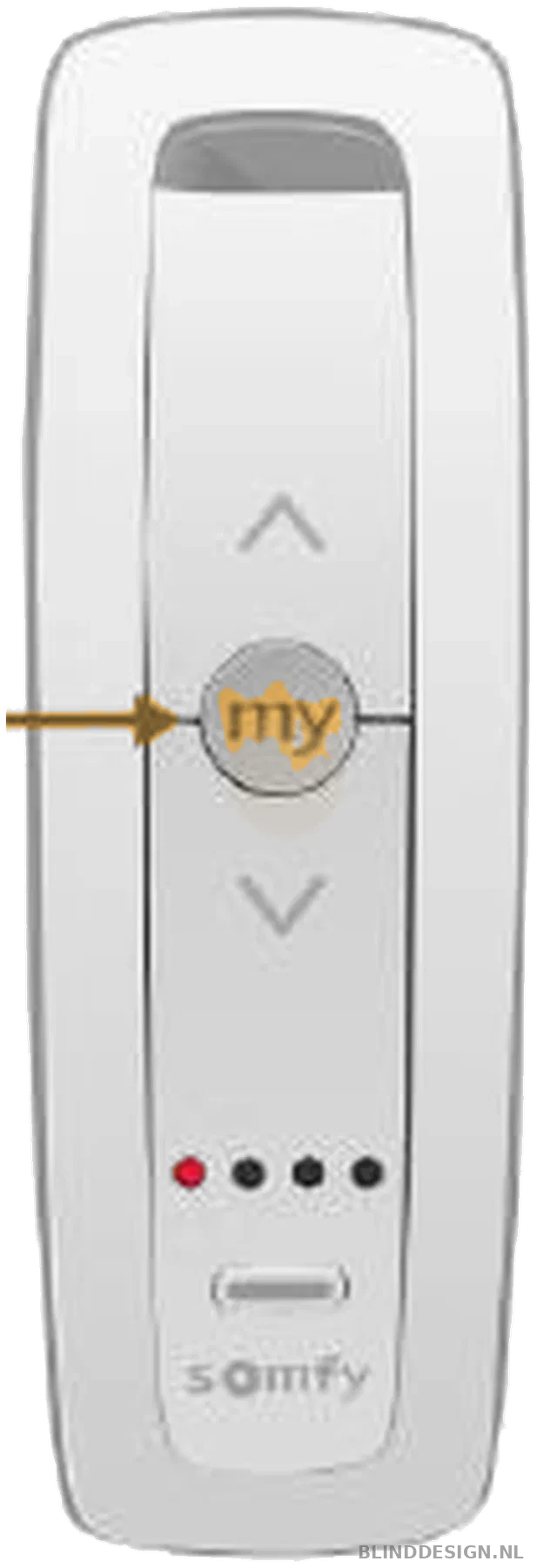

OMHOOG opent, MY / STOP stopt of roept MY op en OMLAAG sluit. Met de kanaalknop kiest je het gewenste kanaal.

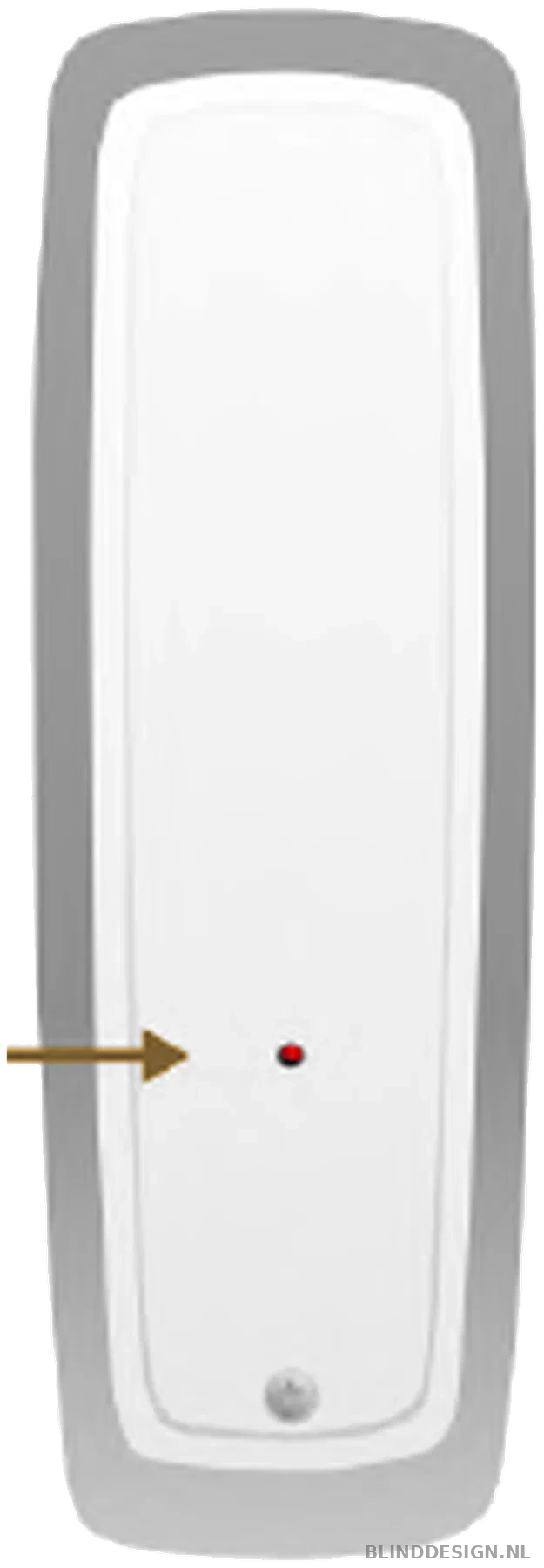

PROG ACHTEROP
Met PROG slaat je een kanaal definitief op, voegt je het toe of verwijdert je het.

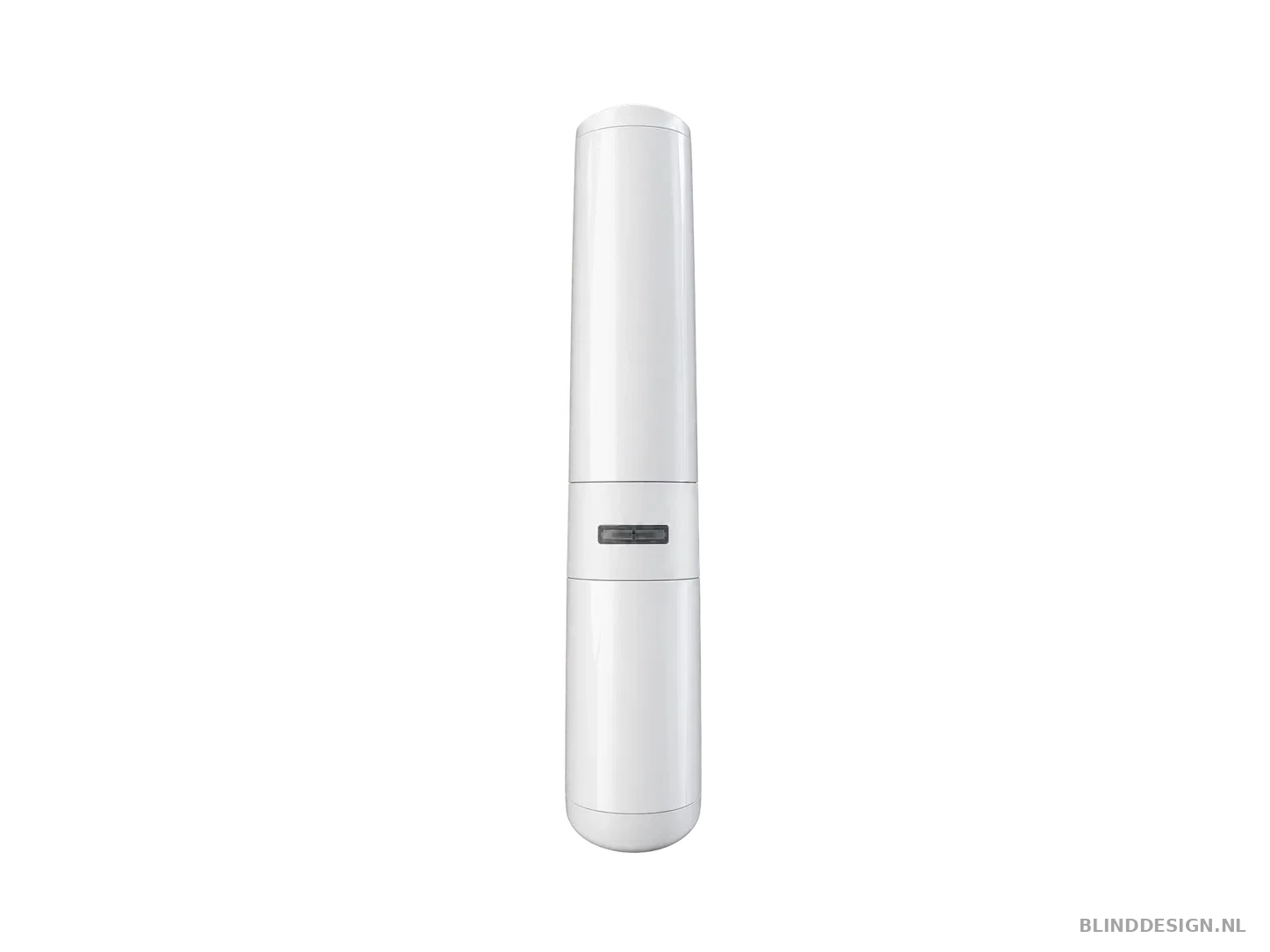

MOTOR MET BATTERIJ

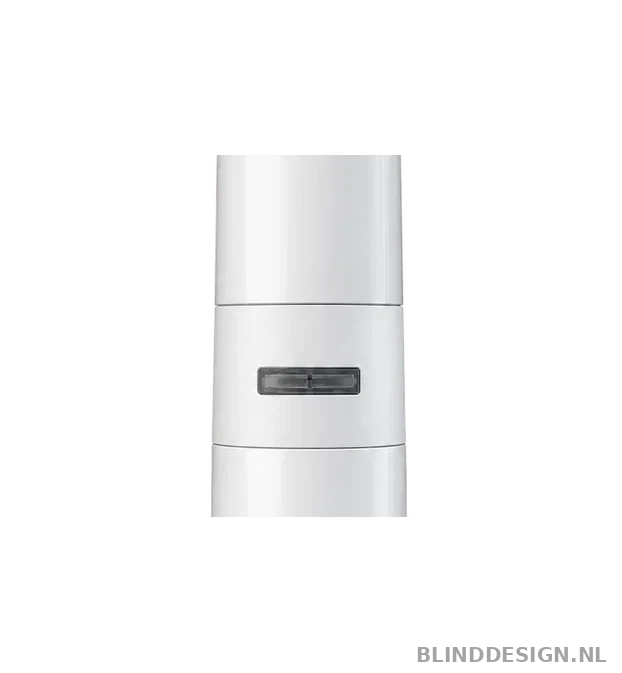

In het donkere venster zit de motor-LED met programmeer- en resetknop. Deze knop wordt gebruikt voor de resetprocedures.

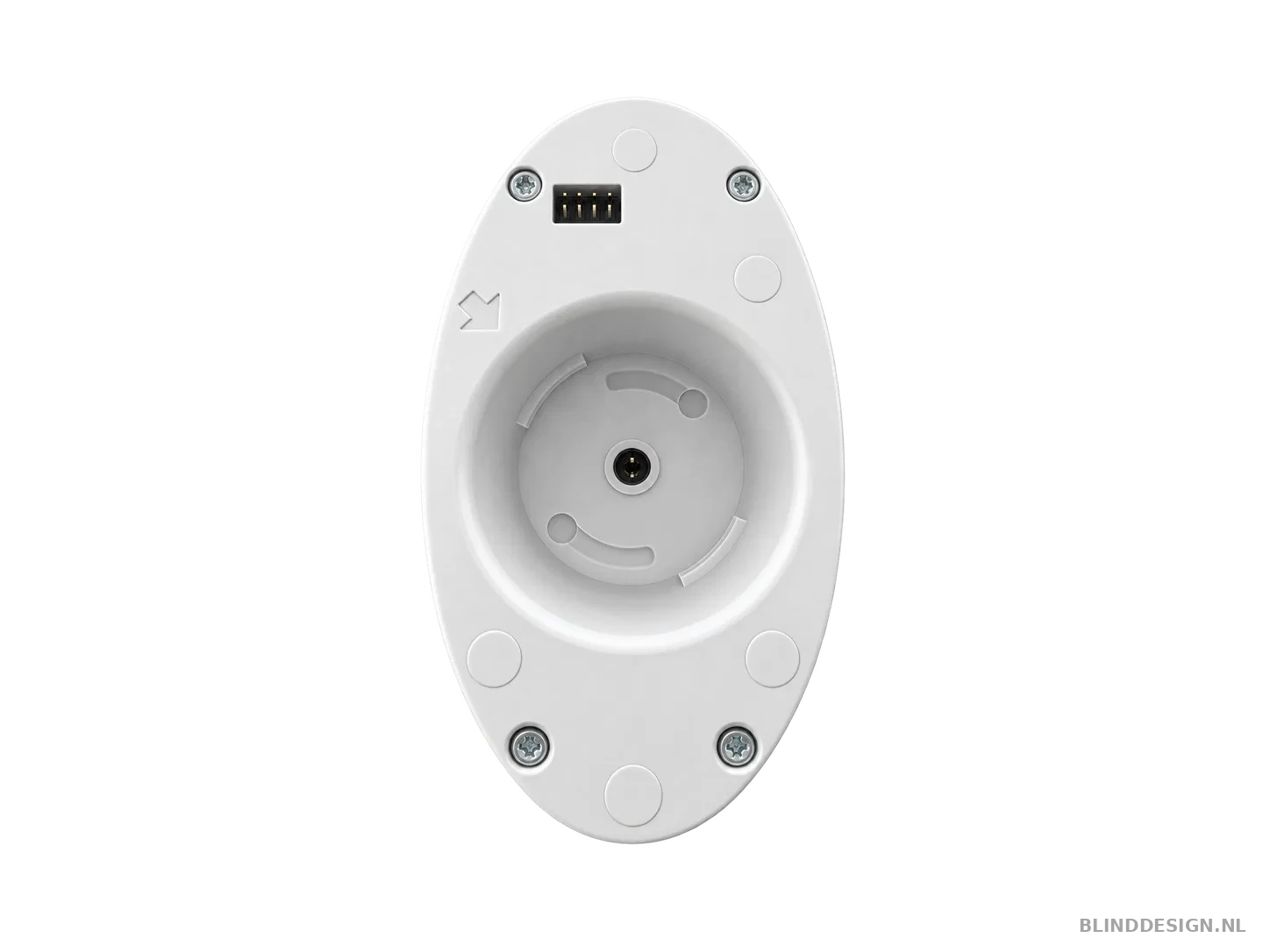

ONDERZIJDE / BATTERIJAANSLUITING
Aan de onderzijde zitten de mechanische koppeling en de elektrische contacten voor de batterij.
SNELHEID EN TOUCH MOTION
Snelheid en Touch Motion worden rechtstreeks met de Situo 5 RTS ingesteld.
LET OP: Werk bij voorkeur per rail en per individueel kanaal. Laad een lege accu eerst op.
Motor volledig programmeren
GEBRUIK DEZE STAPPEN BIJ EEN NIEUWE MOTOR OF NA EEN VOLLEDIGE FABRIEKSRESET. SLUIT EERST DE OPGELADEN BATTERIJ AAN.
GEBRUIK DEZE STAPPEN BIJ EEN NIEUWE MOTOR OF NA EEN VOLLEDIGE FABRIEKSRESET. SLUIT EERST DE OPGELADEN BATTERIJ AAN.
KANAAL KIEZEN EN BATTERIJ AANSLUITEN

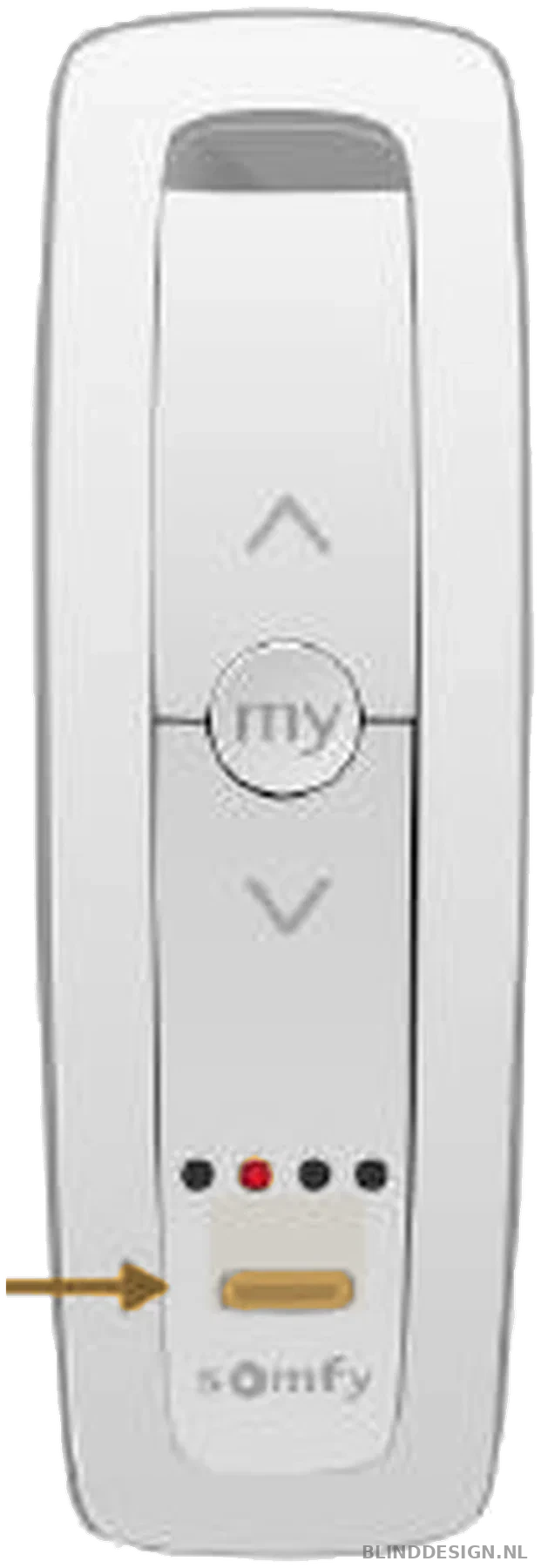

Kies op de Situo 5 RTS het gewenste individuele kanaal. Sluit daarna de opgeladen batterij op de motor aan.
SITUO TIJDELIJK AANMELDEN
Houd OMHOOG + OMLAAG tegelijk ingedrukt tot het gordijn één korte heen-en-weerbeweging maakt. De Situo is nu tijdelijk voorgeprogrammeerd.
EINDPUNTEN AUTOMATISCH LEREN
Geef één eerste commando met OMHOOG of OMLAAG. De motor voert een leerbeweging uit om de mechanische eindstop te registreren. Laat deze beweging volledig afmaken. Bedien daarna ook de andere richting en controleer beide eindpunten.
DRAAIRICHTING CONTROLEREN
Druk OMHOOG. Opent het gordijn, dan staat de richting goed. Sluit het gordijn, houd MY / STOP dan ingedrukt tot de motor kort beweegt en test OMHOOG opnieuw.
SITUO DEFINITIEF OPSLAAN
Druk de PROG-knop achterop de gekozen Situo in tot het gordijn kort beweegt. Het gekozen kanaal is nu permanent in de motor opgeslagen.
Open-positie bijstellen
GEBRUIK DEZE PROCEDURE ALLEEN ALS DE OPEN-EINDPOSITIE MOET WORDEN AANGEPAST. EEN VOLLEDIGE RESET IS NIET NODIG.
GEBRUIK DEZE PROCEDURE ALLEEN ALS DE OPEN-EINDPOSITIE MOET WORDEN AANGEPAST. EEN VOLLEDIGE RESET IS NIET NODIG.
JUISTE KANAAL KIEZEN
Selecteer het individuele Situo-kanaal van de rail die je wilt bijregelen.
NAAR HUIDIGE OPEN-POSITIE
Druk OMHOOG en laat het gordijn volledig naar de huidige open-eindpositie lopen.
INSTELMODUS OPENEN
Houd OMHOOG + OMLAAG tegelijk ingedrukt tot het gordijn kort beweegt.
NIEUWE OPEN-POSITIE
Gebruik OMHOOG of OMLAAG om exact naar de nieuwe open-positie te bewegen.
NIEUWE POSITIE OPSLAAN
Houd MY / STOP ingedrukt tot het gordijn kort beweegt. De nieuwe open-positie is opgeslagen.
LET OP: Test daarna een volledige OPEN- en DICHT-beweging. Voor deze correctie is geen volledige reset nodig.
Dicht-positie bijstellen
GEBRUIK DEZE PROCEDURE ALLEEN ALS DE DICHT-EINDPOSITIE MOET WORDEN AANGEPAST. EEN VOLLEDIGE RESET IS NIET NODIG.
GEBRUIK DEZE PROCEDURE ALLEEN ALS DE DICHT-EINDPOSITIE MOET WORDEN AANGEPAST. EEN VOLLEDIGE RESET IS NIET NODIG.
JUISTE KANAAL KIEZEN
Selecteer het individuele Situo-kanaal van de rail die je wilt bijregelen.
NAAR HUIDIGE DICHT-POSITIE
Druk OMLAAG en laat het gordijn volledig naar de huidige dicht-eindpositie lopen.
INSTELMODUS OPENEN
Houd OMHOOG + OMLAAG tegelijk ingedrukt tot het gordijn kort beweegt.
NIEUWE DICHT-POSITIE
Gebruik OMHOOG of OMLAAG om exact naar de nieuwe dicht-positie te bewegen.
NIEUWE POSITIE OPSLAAN
Houd MY / STOP ingedrukt tot het gordijn kort beweegt. De nieuwe dicht-positie is opgeslagen.
LET OP: Test daarna een volledige OPEN- en DICHT-beweging. Voor deze correctie is geen volledige reset nodig.
Draairichting wijzigen
DE DRAAIRICHTING KAN LATER WORDEN GEWIJZIGD ZONDER EINDPUNTEN, MY OF AFSTANDSBEDIENINGEN TE WISSEN.
DE DRAAIRICHTING KAN LATER WORDEN GEWIJZIGD ZONDER EINDPUNTEN, MY OF AFSTANDSBEDIENINGEN TE WISSEN.
GORDIJN TUSSEN DE EINDPUNTEN ZETTEN
Zet het gordijn ergens tussen volledig open en volledig dicht. Voer deze procedure niet uit op een eindpunt.
INSTELMODUS OPENEN
Houd OMHOOG + OMLAAG tegelijk ingedrukt tot het gordijn kort beweegt. De motor-LED brandt of knippert groen.
DRAAIRICHTING OMDRAAIEN
Houd MY / STOP ingedrukt tot het gordijn kort beweegt. De draairichting is nu omgekeerd.
CONTROLEREN
Druk OMHOOG en controleer of het gordijn nu opent. Test daarna ook OMLAAG.
MY / favoriete positie
MET MY SLAAT Je EEN FAVORIETE TUSSENPOSITIE OP. DEZE KUNT Je LATER MET ÉÉN KORTE DRUK OPROEPEN.
MET MY SLAAT Je EEN FAVORIETE TUSSENPOSITIE OP. DEZE KUNT Je LATER MET ÉÉN KORTE DRUK OPROEPEN.
MY-POSITIE OPSLAAN
Beweeg het gordijn naar de gewenste favoriete positie. Houd MY ongeveer 5 seconden ingedrukt tot het gordijn kort beweegt.
MY OPROEPEN
Wanneer het gordijn stilstaat: druk MY kort in. Het gordijn loopt naar de opgeslagen favoriete positie.
MY WIJZIGEN
Zet het gordijn op een nieuwe gewenste positie en houd MY opnieuw ongeveer 5 seconden ingedrukt tot het gordijn kort beweegt.
MY WISSEN
Laat het gordijn eerst met een korte druk op MY naar de opgeslagen MY-positie lopen. Houd MY daar opnieuw ingedrukt tot het gordijn kort beweegt. MY is gewist.
Extra afstandsbediening of kanaal toevoegen
EEN EXTRA SITUO OF EXTRA KANAAL KUNT Je TOEVOEGEN ZONDER DE BESTAANDE INSTELLINGEN TE WIJZIGEN.
EEN EXTRA SITUO OF EXTRA KANAAL KUNT Je TOEVOEGEN ZONDER DE BESTAANDE INSTELLINGEN TE WIJZIGEN.
WERKEND KANAAL A KIEZEN
Selecteer een bestaand Situo-kanaal dat de motor al bedient.
PROGRAMMEERMODUS OPENEN
Houd PROG achterop kanaal A ingedrukt tot het gordijn kort beweegt.
NIEUW KANAAL B KIEZEN
Kies op de nieuwe Situo of op dezelfde Situo het kanaal dat je wilt toevoegen.
NIEUWE BEDIENING OPSLAAN
Druk PROG op kanaal B kort in. Het gordijn beweegt kort. Kanaal B is toegevoegd.
TESTEN
Test OMHOOG, OMLAAG en MY met het nieuwe kanaal.
Groepskanaal maken
MAAK EERST VOOR IEDERE RAIL EEN EIGEN KANAAL. VOEG DE RAILS DAARNA TOE AAN ÉÉN GROEPSKANAAL.
MAAK EERST VOOR IEDERE RAIL EEN EIGEN KANAAL. VOEG DE RAILS DAARNA TOE AAN ÉÉN GROEPSKANAAL.
INDIVIDUEEL KANAAL RAIL 1
Selecteer het individuele kanaal van rail 1.
RAIL 1 IN PROGRAMMEERMODUS
Houd PROG ingedrukt tot rail 1 kort beweegt.
GROEPSKANAAL KIEZEN
Kies op de Situo 5 RTS het vrije kanaal dat je als groep wilt gebruiken.
RAIL 1 TOEVOEGEN
Druk PROG op het groepskanaal kort in. Rail 1 beweegt kort.
VOLGENDE RAILS
Herhaal dit vanaf het individuele kanaal van iedere volgende rail, steeds naar hetzelfde groepskanaal.
LET OP: Gebruik voor individuele bediening altijd ook een apart eigen kanaal per rail.
Afstandsbediening of kanaal verwijderen
TOEVOEGEN EN VERWIJDEREN GEBRUIKEN DEZELFDE RTS-PROG-PROCEDURE.
TOEVOEGEN EN VERWIJDEREN GEBRUIKEN DEZELFDE RTS-PROG-PROCEDURE.
KANAAL A KIEZEN
Gebruik een bestaand kanaal dat de motor moet blijven bedienen.
PROGRAMMEERMODUS OPENEN
Houd PROG op kanaal A ingedrukt tot het gordijn kort beweegt.
TE VERWIJDEREN KANAAL B KIEZEN
Selecteer de afstandsbediening of het kanaal dat je uit de motor wilt verwijderen.
KANAAL B VERWIJDEREN
Druk PROG op kanaal B kort in. Het gordijn beweegt kort. Kanaal B is verwijderd.
CONTROLEREN
Test kanaal B: de motor mag niet meer reageren. Controleer daarna dat kanaal A nog gewoon werkt.
Touch Motion
TOUCH MOTION REAGEERT OP EEN LICHTE TREK AAN HET GORDIJN. KIES HOGE, LAGE GEVOELIGHEID OF UIT.
TOUCH MOTION REAGEERT OP EEN LICHTE TREK AAN HET GORDIJN. KIES HOGE, LAGE GEVOELIGHEID OF UIT.
GORDIJN TUSSEN DE EINDPUNTEN
Zet het gordijn ergens tussen volledig open en volledig dicht.
INSTELMODUS OPENEN
Houd OMHOOG + OMLAAG tegelijk ingedrukt tot het gordijn kort beweegt. De motor-LED wordt geel.
GEVOELIGHEID WISSELEN
Houd OMHOOG + OMLAAG opnieuw samen ingedrukt om te wisselen tussen hoog, laag en uit.
LED-SIGNAAL
Snel geel knipperen = hoog. Langzaam geel knipperen = laag. Geel continu = uit.
BEVESTIGEN
Houd MY / STOP ingedrukt tot het gordijn kort beweegt.
LET OP: De fabrieksstand kan verschillen. Gebruik deze procedure om de gewenste Touch Motion-stand zelf vast te leggen.
Snelheid instellen
DE IRISMO 45 WF RTS HEEFT VIER INSTELBARE SNELHEDEN. DE SNELHEID WORDT VOLLEDIG MET DE SITUO 5 RTS INGESTELD.
DE IRISMO 45 WF RTS HEEFT VIER INSTELBARE SNELHEDEN. DE SNELHEID WORDT VOLLEDIG MET DE SITUO 5 RTS INGESTELD.
SNELHEIDSMODUS OPENEN

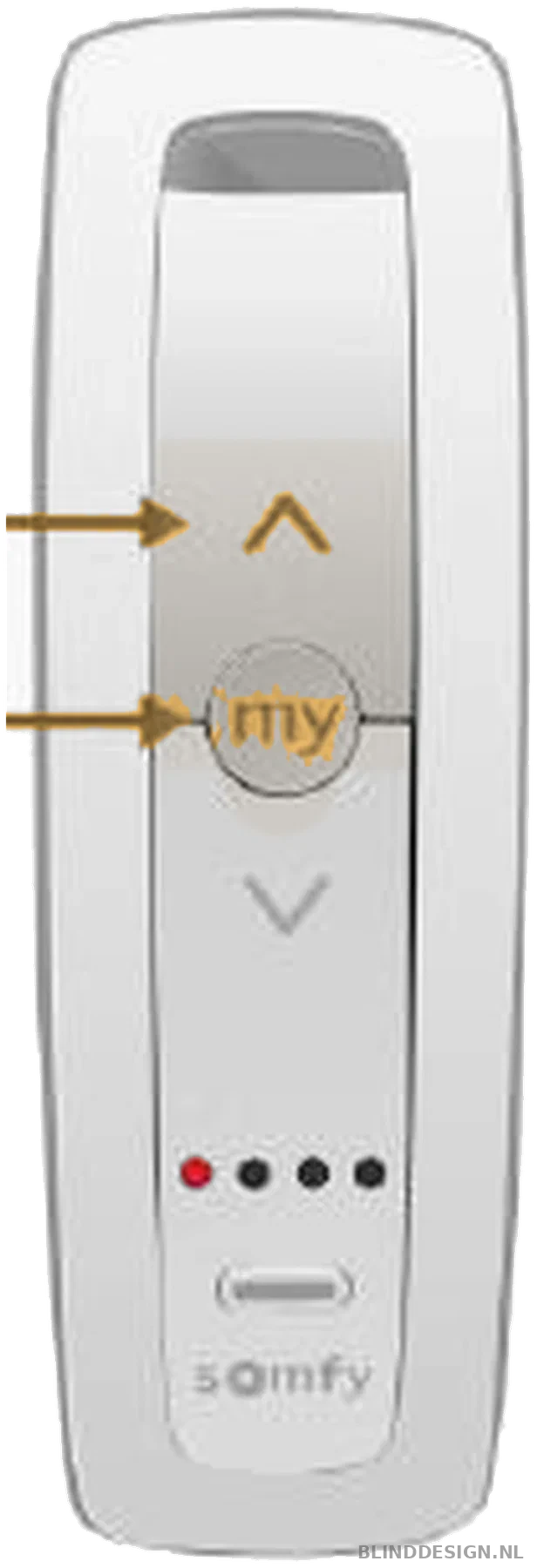

Houd OMHOOG + MY / STOP tegelijk ingedrukt tot het gordijn kort beweegt. De groene en rode motor-LED knipperen afwisselend.
SNELHEID KIEZEN
Druk OMHOOG om sneller te gaan en OMLAAG om langzamer te gaan. De vier standen zijn 12,5 / 15 / 17,5 / 20 cm/s.
SNELHEID OPSLAAN
Houd MY / STOP ingedrukt tot het gordijn kort beweegt. De gekozen snelheid is opgeslagen.
LET OP: De actuele Somfy-datasheet noemt 15 cm/s als standaard. Soft start en soft stop zijn ingebouwde motorfuncties.
Resetten, batterij en storingscontrole
WIS ALLE RTS-BEDIENINGEN ZONDER EINDPUNTEN EN MY TE VERLIEZEN.
WIS ALLE RTS-BEDIENINGEN ZONDER EINDPUNTEN EN MY TE VERLIEZEN.
MOTOR-KNOP VINDEN
De motor-LED / programmeerknop zit in het donkere venster op de motor.
KNOP VASTHOUDEN
Houd de motor-LED / programmeerknop ingedrukt. Het gordijn geeft korte bevestigingsbewegingen.
BLIJF VASTHOUDEN
Laat de knop na de eerste korte beweging nog niet los.
NA TWEE BEWEGINGEN LOSLATEN
Laat de knop pas los nadat het gordijn in totaal TWEE keer kort heeft bewogen.
RESULTAAT
Alle gekoppelde RTS-bedieningen zijn gewist. De ingestelde eindpunten en de MY-positie blijven behouden.
MOTOR-LED / PROGRAMMEERKNOP INDRUKKEN
Houd de knop in het donkere venster continu ingedrukt. Laat nog niet los na de eerste of tweede korte beweging.
DERDE BEWEGING AFWACHTEN
Laat de knop pas los nadat het gordijn in totaal DRIE keer kort heeft bewogen.
ALLES IS GEWIST
Alle RTS-bedieningen, sensoren, eindpunten en de favoriete MY-positie zijn uit het motorgeheugen gewist.
BATTERIJ OPLADEN
Gebruik een passende Somfy-lader. Tijdens het laden brandt de laad-LED rood; zodra de batterij vol is, wordt deze groen.
LAADTIJD
De actuele Somfy-datasheet geeft een laadtijd van minder dan 6 uur. Laad de batterij volledig op voordat je opnieuw programmeert of langdurig test.
LAGE BATTERIJ
Bij een lage accuspanning geeft de motor een piepsignaal voor en na een beweging. Laad de batterij dan zo snel mogelijk op.
LEEG OF NIET AANGESLOTEN
Bij een lege of ontbrekende batterij kan de motor piepen en de motor-LED snel rood knipperen. Controleer dan eerst de batterij en aansluiting.
OMHOOG / OPEN
Druk OMHOOG kort om volledig te openen.
OMLAAG / DICHT
Druk OMLAAG kort om volledig te sluiten.
MY / STOP
MY kort tijdens beweging = STOP. MY kort bij stilstand = naar favoriete positie.
BATTERIJ EN KANAAL CONTROLEREN
Reageert de motor niet? Controleer eerst beide batterijen, het gekozen kanaal en de koppeling.
NIET DIRECT RESETTEN
Bij een verkeerd eindpunt, Touch Motion of snelheid stelt je alleen die functie opnieuw in.
DEZE PROCEDURE WIST ALLE RTS-BEDIENINGEN, SENSOREN, EINDPUNTEN EN DE MY-POSITIE. DAARNA MOET DE MOTOR VOLLEDIG OPNIEUW WORDEN GEPROGRAMMEERD.
DE IRISMO 45 WF RTS HEEFT EEN LOSNEEMBARE OPLAADBARE LI-ION BATTERIJ. DE MOTOR KAN TIJDENS HET LADEN NIET WORDEN GEBRUIKT.
DAGELIJKSE BEDIENING EN CONTROLES VOORDAT Je EEN RESET UITVOERT.
LET OP: Twee korte bewegingen = alleen RTS-bedieningen wissen. Houd niet door tot de derde beweging als je de motorinstellingen wilt behouden.
OPNIEUW PROGRAMMEREN Begin opnieuw bij hoofdstuk 02: Situo tijdelijk aanmelden, eindpunten laten leren, richting controleren en PROG definitief opslaan.
BATTERIJ ONDERHOUD Somfy adviseert de batterij minimaal één keer per 12 maanden op te laden. Is de batterij volledig leeg, laad deze dan direct op.
LET OP: Gebruik de volledige fabrieksreset pas wanneer werkelijk alle instellingen opnieuw mogen worden opgebouwd.
