Alle instellingen op één pagina
Gebruik de inhoudsopgave om direct naar de juiste instelling te gaan. De stappen hieronder volgen de BlindDesign-handleiding voor deze motor.
Motor wakker maken
GEBRUIK DEZE STAPPEN BIJ EEN NIEUWE MOTOR, EEN MOTOR UIT OPSLAG OF EEN MOTOR DIE NIET DIRECT REAGEERT.
GEBRUIK DEZE STAPPEN BIJ EEN NIEUWE MOTOR, EEN MOTOR UIT OPSLAG OF EEN MOTOR DIE NIET DIRECT REAGEERT.
VOEDING CONTROLEREN
Zorg dat de ingebouwde accu voldoende geladen is.
MOTOR WAKKER MAKEN

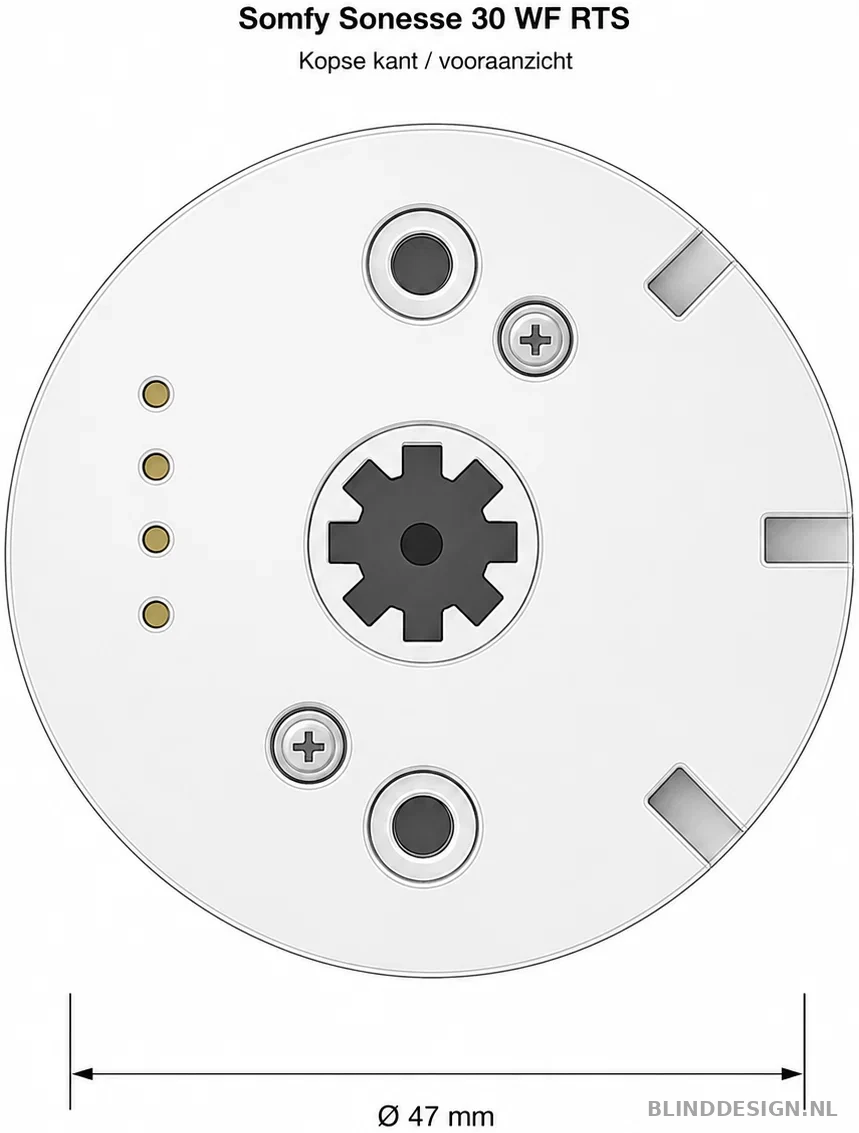

Druk de programmeertoets op de motorkop kort in. Je kunt de motor ook wakker maken door de lader aan te sluiten.
BEVESTIGING
De motor maakt drie korte op- en neerbewegingen. Daarna kan de programmering worden gestart.
LET OP: Reageert de motor niet? Laad de accu eerst volledig op.
Accu laden en laadstatus controleren
DIT IS GEEN PROGRAMMEERSTAP, MAAR WEL BELANGRIJK WANNEER DE MOTOR NIET GOED REAGEERT.
DIT IS GEEN PROGRAMMEERSTAP, MAAR WEL BELANGRIJK WANNEER DE MOTOR NIET GOED REAGEERT.
LADER AANSLUITEN
Sluit de door Somfy aanbevolen lader aan op de motor.
ROOD LAMPJE
Rood betekent dat de accu wordt geladen.
ORANJE LAMPJE
Oranje betekent dat het laden bijna klaar is.
GROEN LAMPJE
Groen betekent dat de accu volledig geladen is.
LET OP: Somfy adviseert een volledig geladen motor vóór de eerste programmering.
Motor volledig programmeren
GEBRUIK DEZE PROCEDURE WANNEER DE MOTOR NIEUW IS OF VOLLEDIG IS GERESET.
GEBRUIK DEZE PROCEDURE WANNEER DE MOTOR NIEUW IS OF VOLLEDIG IS GERESET.

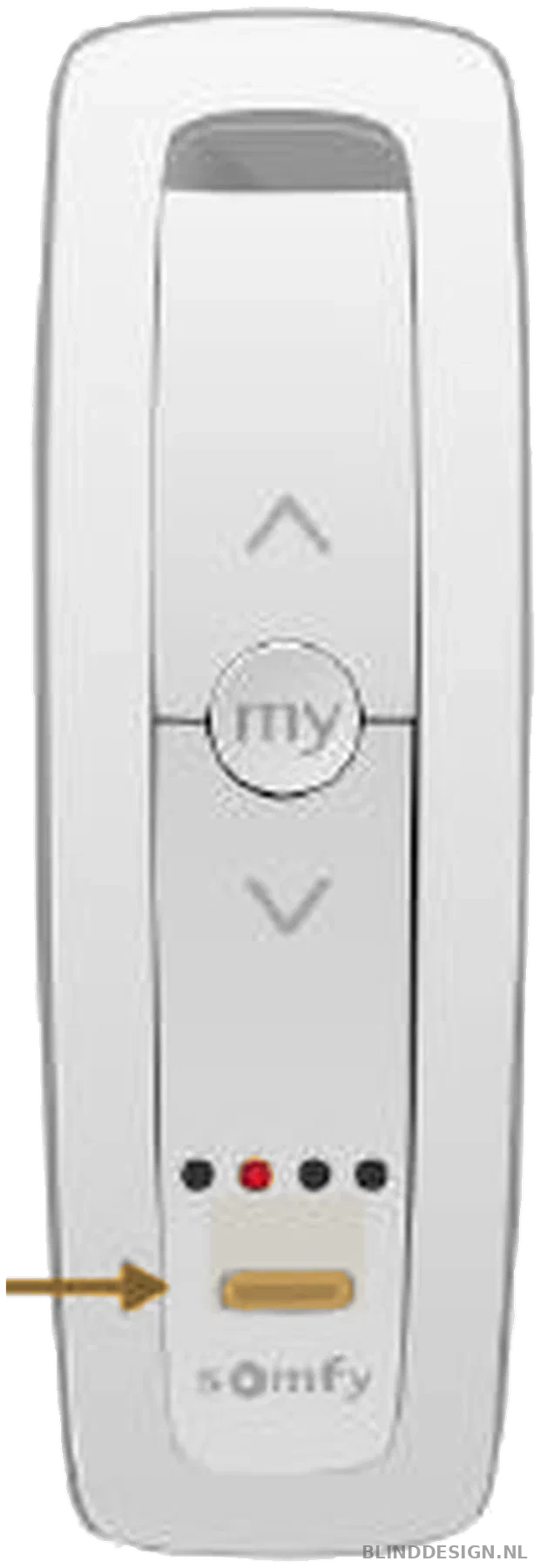

VRIJ KANAAL KIEZEN
Kies op de RTS-afstandsbediening een vrij kanaal voor deze motor.
TIJDELIJK KOPPELEN

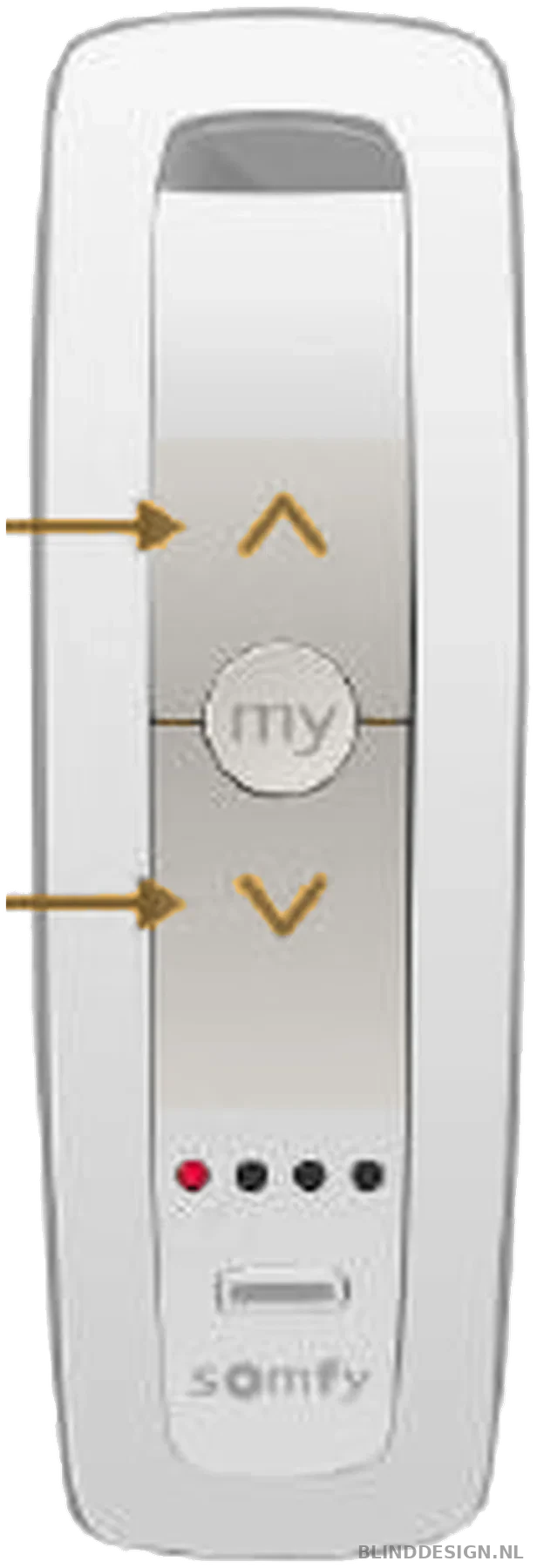

Druk OMHOOG + OMLAAG tegelijk in. De motor beweegt één keer kort op en neer.
DRAAIRICHTING CONTROLEREN

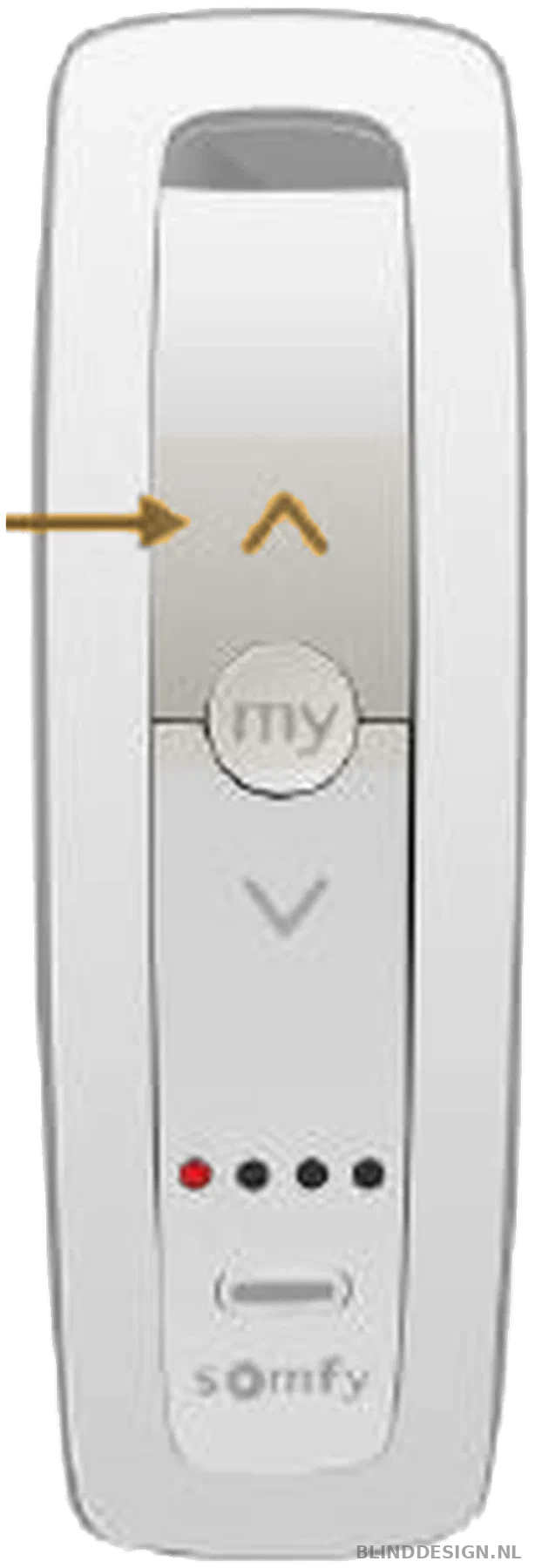

Druk OMHOOG. Beweegt het vouwgordijn omhoog, dan staat de richting goed.
DRAAIRICHTING CORRIGEREN
Gaat het vouwgordijn de verkeerde kant op? Houd MY ingedrukt tot de motor kort beweegt en test opnieuw.
BOVENPOSITIE INSTELLEN
Houd OMHOOG ingedrukt tot de gewenste bovenpositie. Fijnregelen kan met OMHOOG of OMLAAG.
BOVENPOSITIE OPSLAAN

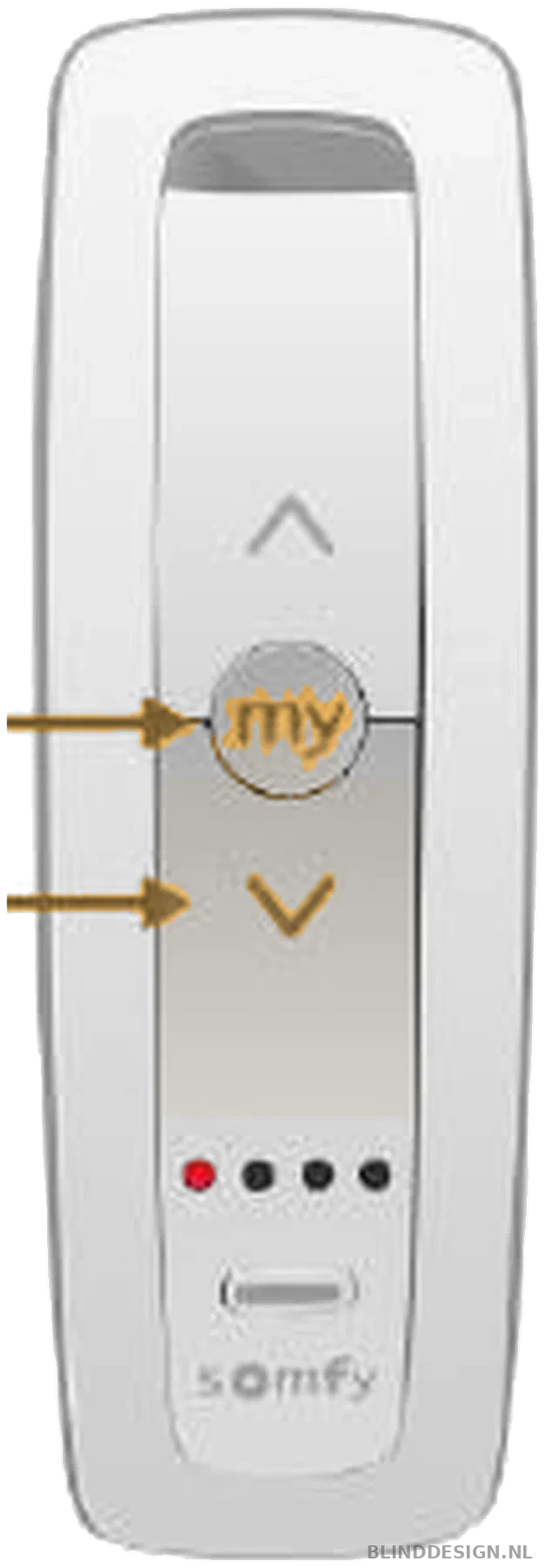

Druk MY + OMLAAG tegelijk in en laat los zodra de motor begint te lopen. De motor loopt nu naar beneden.
ONDERPOSITIE BEPALEN
Druk MY om te stoppen op de gewenste onderpositie. Fijnregelen kan met OMHOOG of OMLAAG.
ONDERPOSITIE OPSLAAN

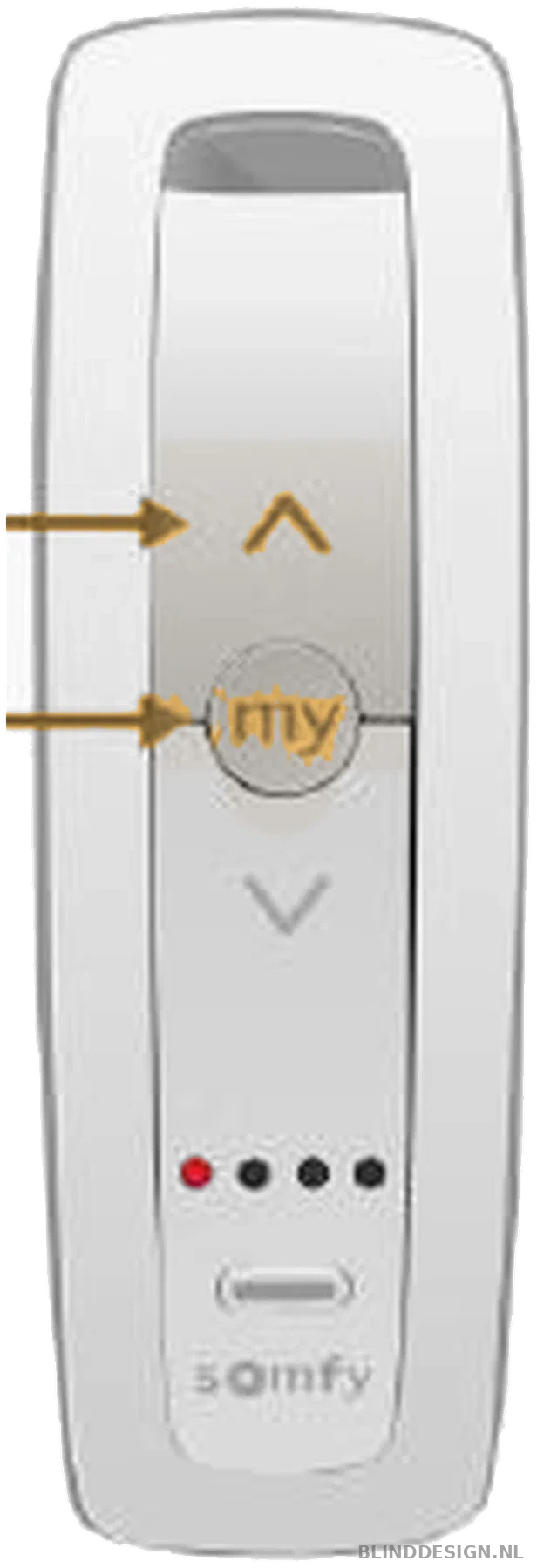

Druk MY + OMHOOG tegelijk in en laat los zodra de motor begint te lopen. De motor loopt weer omhoog.
EINDPOSITIES BEVESTIGEN
Houd MY ingedrukt tot de motor één korte op- en neerbeweging maakt.
AFSTANDSBEDIENING DEFINITIEF KOPPELEN

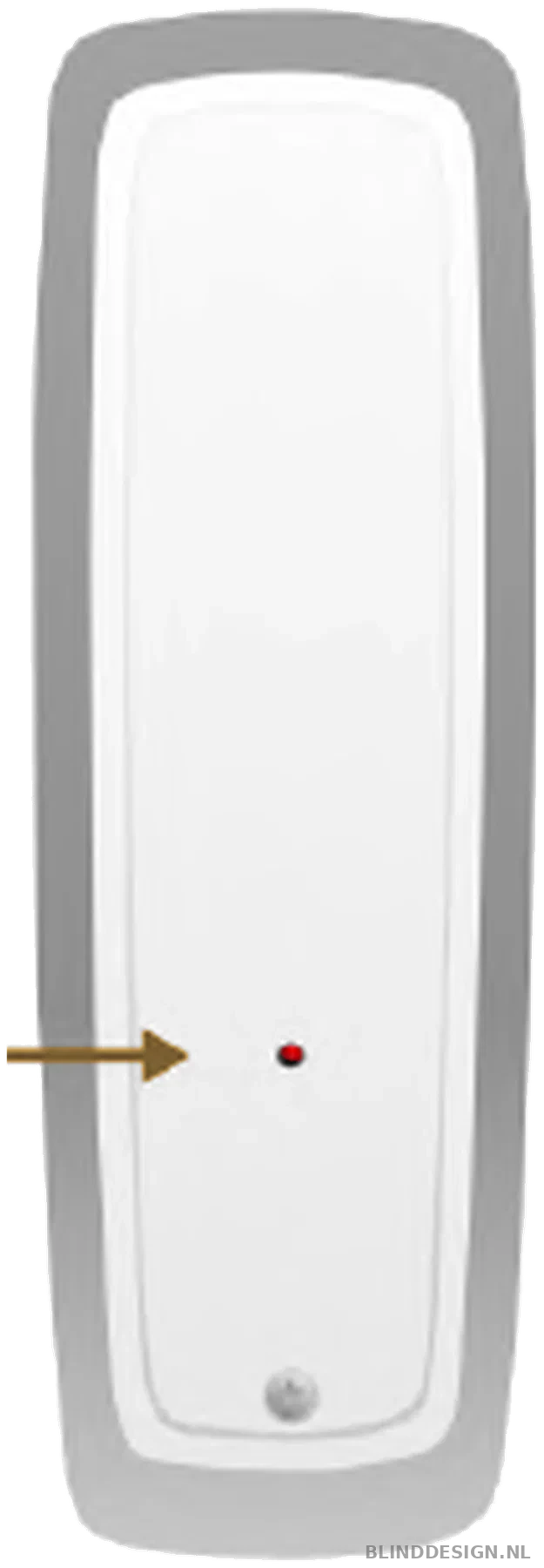

Druk de PROG-toets achterop de afstandsbediening kort in. De motor beweegt één keer kort en is nu definitief gekoppeld.
SLA NU DE BOVEN- EN ONDERPOSITIE OP EN KOPPEL DE AFSTANDSBEDIENING DEFINITIEF.
LET OP: Werk bij voorkeur per individuele motor, niet op een groepskanaal.
LET OP: Voor een klant-handleiding is deze vaste volgorde het duidelijkst: eerst bovenpositie, daarna onderpositie.
Reeds ingestelde motor aanmelden
GEBRUIK DIT WANNEER DE MOTOR AL GOED IS AFGESTELD EN Je ALLEEN EEN NIEUW KANAAL OF EEN EXTRA AFSTANDSBEDIENING WILT KOPPELEN.
GEBRUIK DIT WANNEER DE MOTOR AL GOED IS AFGESTELD EN Je ALLEEN EEN NIEUW KANAAL OF EEN EXTRA AFSTANDSBEDIENING WILT KOPPELEN.
PROGRAMMEERMODUS OPENEN
Houd de programmeertoets op de motorkop ingedrukt tot de motor één keer kort beweegt.
JUISTE KANAAL KIEZEN
Selecteer op de nieuwe afstandsbediening het gewenste kanaal.
KOPPELEN
Druk de PROG-toets achterop de nieuwe afstandsbediening kort in.
BEVESTIGING
De motor beweegt één keer kort op en neer. Het kanaal of de afstandsbediening is nu gekoppeld.
TESTEN
Test OMHOOG en OMLAAG. De bestaande eindposities blijven behouden.
Extra afstandsbediening of groepskanaal
MET DEZELFDE PROCEDURE KUNT Je EEN EXTRA AFSTANDSBEDIENING TOEVOEGEN OF ÉÉN MOTOR AAN EEN GROEPSKANAAL KOPPELEN.
MET DEZELFDE PROCEDURE KUNT Je EEN EXTRA AFSTANDSBEDIENING TOEVOEGEN OF ÉÉN MOTOR AAN EEN GROEPSKANAAL KOPPELEN.
WERKEND INDIVIDUEEL KANAAL KIEZEN
Kies eerst een kanaal waarop de motor al goed werkt.
PROGRAMMEERMODUS OPENEN
Houd PROG op de bestaande afstandsbediening ingedrukt tot de motor één keer kort beweegt.
DOELKANAAL KIEZEN
Selecteer op de nieuwe afstandsbediening of op dezelfde meerkanaals-afstandsbediening het kanaal dat je wilt toevoegen.
KOPIËREN
Druk PROG op het doelkanaal kort in. De motor beweegt kort op en neer.
GROEPSKANAAL OPBOUWEN
Wilt je meerdere motoren op hetzelfde groepskanaal? Herhaal deze stappen dan per motor.
LET OP: De individuele kanalen blijven gewoon werken. Het groepskanaal komt er alleen extra bij.
Afstandsbediening of kanaal verwijderen
GEBRUIK DEZE STAPPEN WANNEER ÉÉN GEKOZEN KANAAL OF AFSTANDSBEDIENING VAN DE MOTOR MOET WORDEN VERWIJDERD.
GEBRUIK DEZE STAPPEN WANNEER ÉÉN GEKOZEN KANAAL OF AFSTANDSBEDIENING VAN DE MOTOR MOET WORDEN VERWIJDERD.
WERKEND KANAAL A KIEZEN
Gebruik een bedieningspunt dat de motor moet blijven bedienen.
PROGRAMMEERMODUS OPENEN
Houd PROG op bedieningspunt A ingedrukt tot de motor kort op en neer beweegt.
TE VERWIJDEREN KANAAL B KIEZEN
Selecteer het kanaal of de afstandsbediening die je wilt verwijderen.
VERWIJDEREN
Druk PROG op bedieningspunt B kort in. De motor beweegt kort op en neer.
CONTROLEREN
Kanaal B mag de motor niet meer bedienen. Kanaal A blijft werken.
LET OP: Je kunt de programmeermodus ook openen met de programmeertoets op de motorkop en daarna kort PROG op het te verwijderen bedieningspunt indrukken.
Bovenste eindpositie bijstellen
GEBRUIK DEZE STAPPEN WANNEER ALLEEN DE BOVENPOSITIE MOET WORDEN AANGEPAST.
GEBRUIK DEZE STAPPEN WANNEER ALLEEN DE BOVENPOSITIE MOET WORDEN AANGEPAST.
NAAR DE HUIDIGE BOVENPOSITIE
Druk kort OMHOOG en laat het product naar de bestaande bovenpositie lopen.
INSTELMODUS OPENEN
Houd OMHOOG + OMLAAG tegelijk ingedrukt tot de motor kort op en neer beweegt.
NIEUWE POSITIE BEPALEN
Gebruik OMHOOG of OMLAAG om de nieuwe gewenste bovenpositie exact in te stellen.
OPSLAAN
Houd MY ingedrukt tot de motor kort op en neer beweegt.
CONTROLEREN
Laat het product eerst zakken en stuur het daarna opnieuw naar boven om de nieuwe positie te controleren.
Onderste eindpositie bijstellen
GEBRUIK DEZE STAPPEN WANNEER ALLEEN DE ONDERPOSITIE MOET WORDEN AANGEPAST.
GEBRUIK DEZE STAPPEN WANNEER ALLEEN DE ONDERPOSITIE MOET WORDEN AANGEPAST.
NAAR DE HUIDIGE ONDERPOSITIE

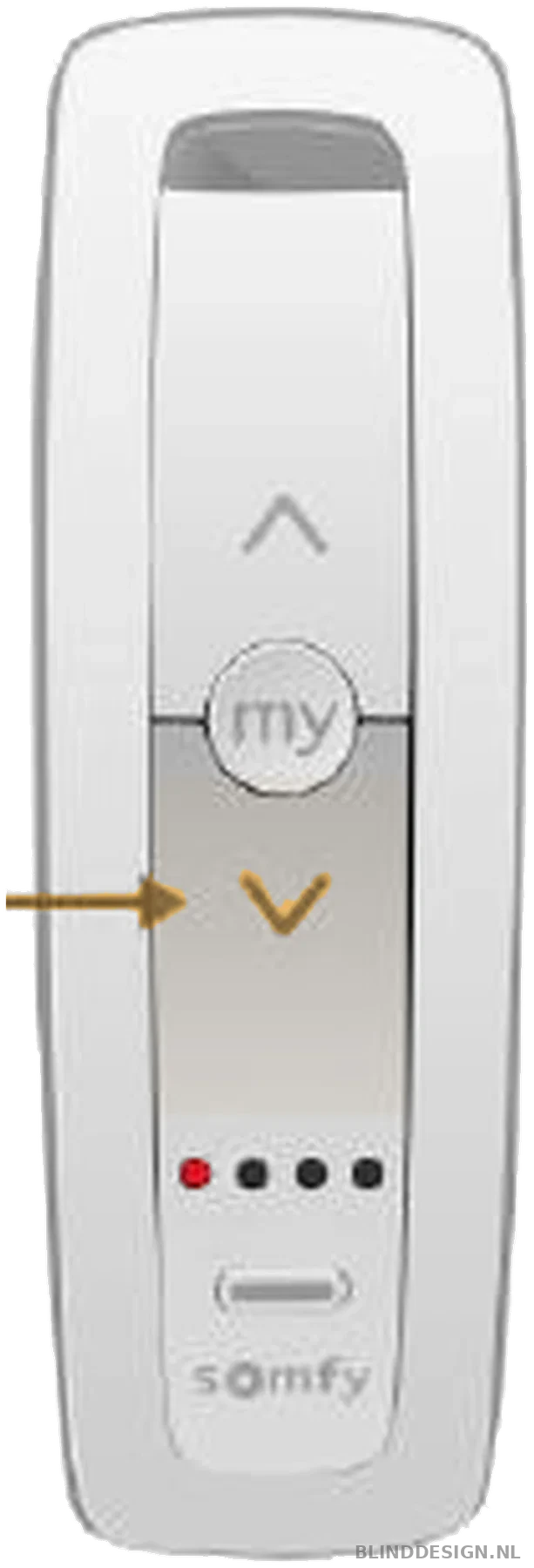

Druk kort OMLAAG en laat het product naar de bestaande onderpositie lopen.
INSTELMODUS OPENEN
Houd OMHOOG + OMLAAG tegelijk ingedrukt tot de motor kort op en neer beweegt.
NIEUWE POSITIE BEPALEN
Gebruik OMHOOG of OMLAAG om de nieuwe gewenste onderpositie exact in te stellen.
OPSLAAN
Houd MY ingedrukt tot de motor kort op en neer beweegt.
CONTROLEREN
Stuur het product omhoog en daarna opnieuw naar beneden om de nieuwe positie te controleren.
Draairichting van de motor wijzigen
VOER DIT ALLEEN UIT NADAT DE MOTOR VOLLEDIG IS GEPROGRAMMEERD.
VOER DIT ALLEEN UIT NADAT DE MOTOR VOLLEDIG IS GEPROGRAMMEERD.
UIT DE EINDPOSITIES BEWEGEN
Zet het product ergens tussen de boven- en onderpositie.
INSTELMODUS OPENEN
Houd OMHOOG + OMLAAG tegelijk ingedrukt tot de motor kort op en neer beweegt.
RICHTING OMKEREN
Houd MY ingedrukt tot de motor opnieuw kort op en neer beweegt.
CONTROLEREN
Druk OMHOOG en controleer of het product nu daadwerkelijk omhoog beweegt.

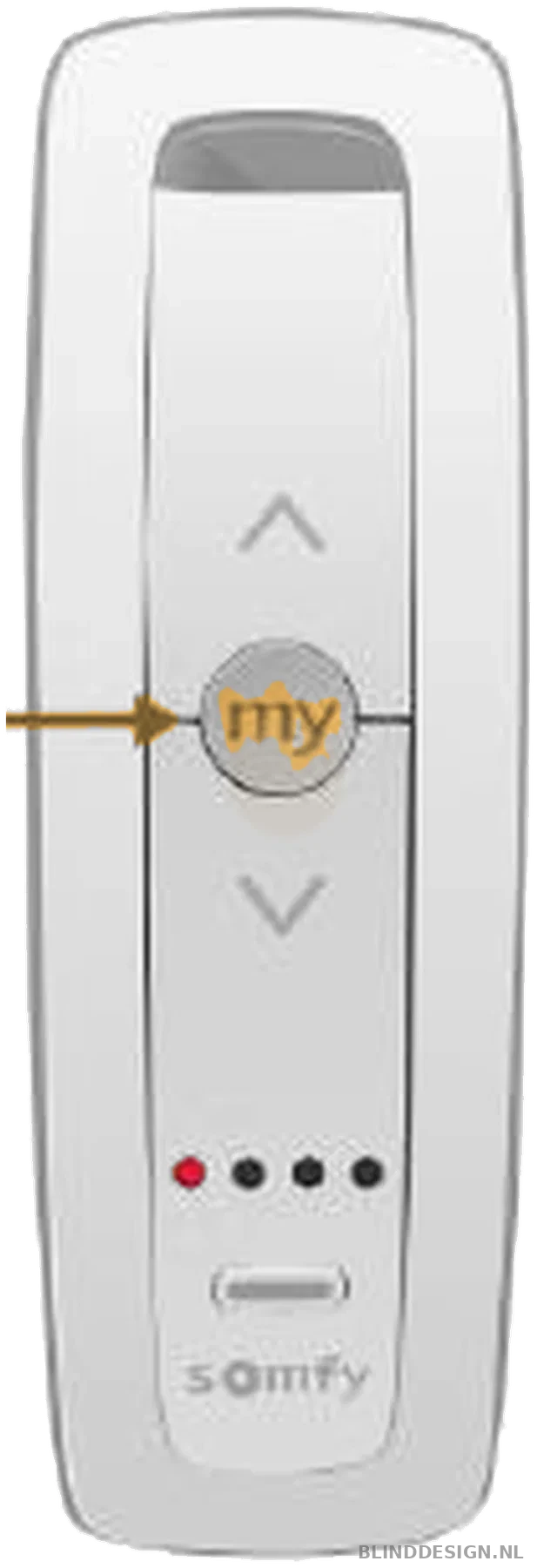

MY / favoriete positie
HIER STELT Je EEN FAVORIETE TUSSENPOSITIE IN. Je KUNT DEZE OOK OPROEPEN, WIJZIGEN EN VERWIJDEREN.
HIER STELT Je EEN FAVORIETE TUSSENPOSITIE IN. Je KUNT DEZE OOK OPROEPEN, WIJZIGEN EN VERWIJDEREN.
MY-POSITIE INSTELLEN
Beweeg met OMHOOG of OMLAAG naar de gewenste tussenpositie en druk kort MY om te stoppen.
OPSLAAN
Houd MY ingedrukt tot de motor kort op en neer beweegt. De MY-positie is nu opgeslagen.
MY-POSITIE GEBRUIKEN
Wanneer het product stilstaat, drukt je kort op MY. Het product loopt dan naar de opgeslagen favoriete positie.
MY-POSITIE WIJZIGEN
Zet het product op de nieuwe gewenste positie en houd MY opnieuw ingedrukt tot de motor kort beweegt. De oude positie wordt vervangen.
MY-POSITIE VERWIJDEREN
Laat het product eerst naar de huidige MY-positie lopen door kort op MY te drukken. Houd daarna MY opnieuw ingedrukt tot de motor kort beweegt.
LET OP: Bij de Sonesse 30 beschrijft Somfy het instellen, wijzigen en gebruiken van MY heel duidelijk. Het wissen is bevestigd via de algemene RTS-programmeergids.
Motorsnelheid aanpassen
DE SONESSE 30 ONDERSTEUNT MEERDERE SNELHEIDSSTAPPEN.
DE SONESSE 30 ONDERSTEUNT MEERDERE SNELHEIDSSTAPPEN.
UIT DE EINDPOSITIES BEWEGEN
Zet het product ergens tussen de boven- en onderpositie.
SNELHEIDSMODUS OPENEN
Houd OMHOOG + MY + OMLAAG tegelijk ingedrukt tot de motor kort beweegt. Daarna loopt het product automatisch in cycli op en neer.
SNELHEID VERHOGEN
Houd OMHOOG ingedrukt tot de motor kort op en neer beweegt. Herhaal per stap indien nodig.
SNELHEID VERLAGEN
Houd OMLAAG ingedrukt tot de motor kort op en neer beweegt. Herhaal per stap indien nodig.
OPSLAAN
Houd MY ingedrukt tot de motor kort op en neer beweegt. De nieuwe snelheid is opgeslagen.
RTS-bedieningen wissen en fabrieksreset
HIER STAAN TWEE VERSCHILLENDE RESET-HANDELINGEN. LEES GOED WELKE Je NODIG HEEFT.
HIER STAAN TWEE VERSCHILLENDE RESET-HANDELINGEN. LEES GOED WELKE Je NODIG HEEFT.
ALLEEN BEDIENINGSPUNTEN WISSEN
Houd de programmeertoets op de motor ingedrukt en wacht tot de motor in totaal twee keer kort op en neer heeft bewogen. Laat daarna los.
RESULTAAT
Alle gekoppelde RTS-bedieningspunten zijn verwijderd, maar de overige motorinstellingen blijven behouden.
VOLLEDIGE FABRIEKSRESET
Houd de programmeertoets op de motor langer ingedrukt en wacht tot de motor in totaal drie keer kort op en neer heeft bewogen.
LOSLATEN
Laat direct na de derde bevestigingsbeweging los. Alle instellingen zijn nu gewist.
OPNIEUW PROGRAMMEREN
Programmeer de motor daarna volledig opnieuw volgens hoofdstuk 03.
LET OP: Twee bevestigingsbewegingen = alleen bedieningen wissen. Drie bevestigingsbewegingen = volledige fabrieksreset.
Sleep mode
SLEEP MODE SCHAKELT DE REACTIE OP GEPROGRAMMEERDE RTS-AFSTANDSBEDIENINGEN TIJDELIJK UIT.
SLEEP MODE SCHAKELT DE REACTIE OP GEPROGRAMMEERDE RTS-AFSTANDSBEDIENINGEN TIJDELIJK UIT.
PROGRAMMEERTOETS VASTHOUDEN
Houd de programmeertoets op de motorkop ingedrukt tot de motor kort op en neer beweegt.
SLEEP MODE ACTIVEREN
Druk daarna de programmeertoets op de motorkop kort in. De motor beweegt twee keer kort op en neer. Sleep mode is nu actief.
SLEEP MODE UITSCHAKELEN
Druk de programmeertoets op de motorkop opnieuw kort in. De motor beweegt kort op en neer en reageert weer normaal.
RTS-radio uitschakelen of activeren
DIT IS BEDOELD VOOR TRANSPORT OF LANGE OPSLAG EN BESPAART BATTERIJ.
DIT IS BEDOELD VOOR TRANSPORT OF LANGE OPSLAG EN BESPAART BATTERIJ.
PROGRAMMEERMODUS OPENEN
Houd PROG op een geprogrammeerde afstandsbediening ingedrukt, of houd de programmeertoets op de motorkop ingedrukt, tot de motor kort beweegt.
RTS-RADIO UITSCHAKELEN
Houd daarna OMHOOG + MY + OMLAAG tegelijk ingedrukt tot de motor één korte op- en neerbeweging maakt.
RTS-RADIO ACTIVEREN
Druk de programmeertoets op de motorkop kort in. De motor maakt een bevestigingsbeweging en RTS is weer actief.
LET OP: Na het uitschakelen reageert de motor niet meer op radiosignalen. Opnieuw activeren doet je daarom op de motor zelf.
Extra functies
DEZE FUNCTIES ZIJN MEESTAL NIET NODIG BIJ NORMALE BLINDDESIGN-VOUWGORDIJNEN, MAAR KUNNEN IN SPECIALE SITUATIES WEL VAN PAS KOMEN.
DEZE FUNCTIES ZIJN MEESTAL NIET NODIG BIJ NORMALE BLINDDESIGN-VOUWGORDIJNEN, MAAR KUNNEN IN SPECIALE SITUATIES WEL VAN PAS KOMEN.
SCROLLWIELRICHTING WIJZIGEN
Alleen relevant bij een RTS Variation-bediening met scrollwiel. Houd OMHOOG + OMLAAG ingedrukt tot de motor kort beweegt. Houd daarna OMHOOG + MY + OMLAAG tegelijk ingedrukt tot de motor opnieuw kort beweegt.
WISSELEN TUSSEN ROLMODUS EN KANTELMODUS
Houd OMHOOG + OMLAAG ingedrukt tot de motor kort beweegt. Houd daarna MY + OMLAAG ingedrukt tot de motor opnieuw kort beweegt. Voor vouwgordijnen hoort rolmodus normaal de standaard te zijn.
KANTELSNELHEID AANPASSEN
Alleen in kantelmodus. Houd MY + OMLAAG ingedrukt om de kantelsnelheid te verlagen of houd MY + OMHOOG ingedrukt om de kantelsnelheid te verhogen.
LET OP: Bij gewone 3-knops Situo- of Smoove-bedieningen is de scrollwielrichting niet van toepassing.
Vraag over het afstellen?
Neem contact op met BlindDesign als je hulp nodig hebt bij het instellen of programmeren van je elektrische vouwgordijnen.
