Alle instellingen op één pagina
Gebruik de inhoudsopgave om direct naar de juiste instelling te gaan. De stappen hieronder volgen de BlindDesign-handleiding voor deze motor.
Ysia 5 - knoppen en bediening
GEBRUIK STEEDS HET JUISTE INDIVIDUELE KANAAL TIJDENS PROGRAMMEREN. DE AFSTANDSBEDIENING BLIJFT TIJDENS INSTELLEN DICHT BIJ DE MOTOR.
GEBRUIK STEEDS HET JUISTE INDIVIDUELE KANAAL TIJDENS PROGRAMMEREN. DE AFSTANDSBEDIENING BLIJFT TIJDENS INSTELLEN DICHT BIJ DE MOTOR.

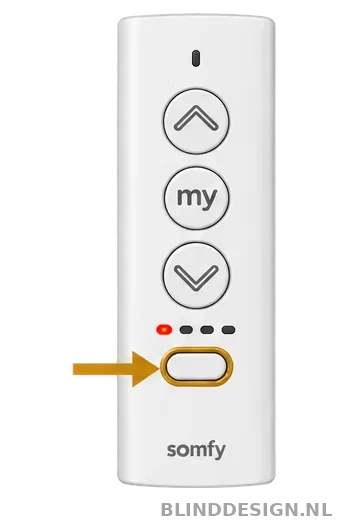

KANAAL KIEZEN
Met de onderste ovale knop kiest je op de Ysia 5 het gewenste kanaal. Kanaal 5 wordt weergegeven met alle vier kanaal-LEDs actief.

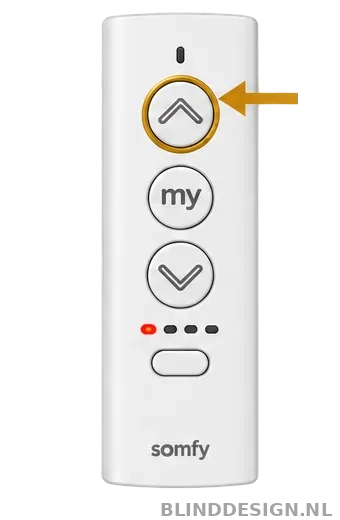

OMHOOG
Een korte druk op OMHOOG stuurt een normaal vouwgordijn naar de bovenste eindpositie.

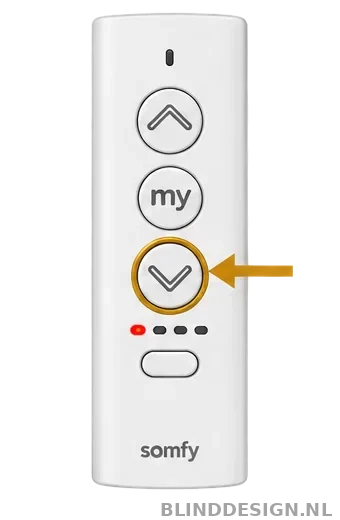

OMLAAG
Een korte druk op OMLAAG stuurt een normaal vouwgordijn naar de onderste eindpositie.

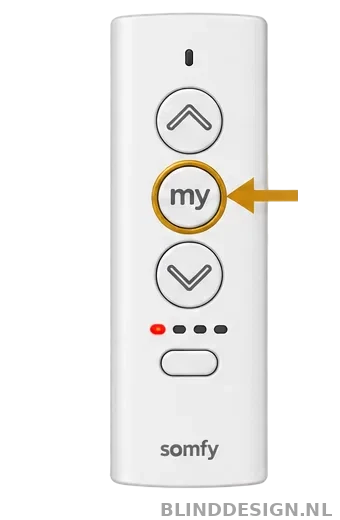

MY / STOP
Eén korte druk op MY stopt een lopende motor. Twee snelle drukken op MY roepen de opgeslagen favoriete positie op wanneer de motor stilstaat.

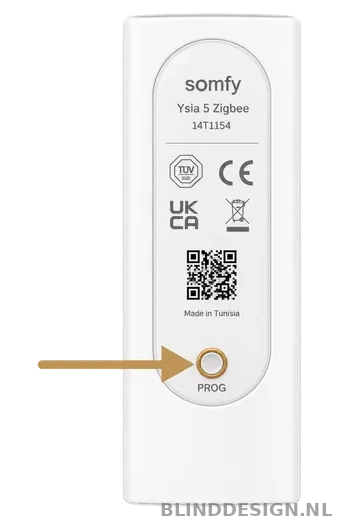

PROG-KNOP
De PROG-knop zit achterop de Ysia. Gebruik deze alleen bij de programmeerstappen waarin PROG expliciet wordt genoemd.

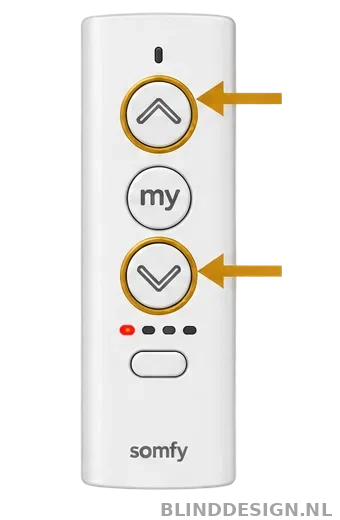

OMHOOG + OMLAAG
Deze combinatie start onder andere scanning mode en wordt ook gebruikt om bepaalde instelmodi af te sluiten.

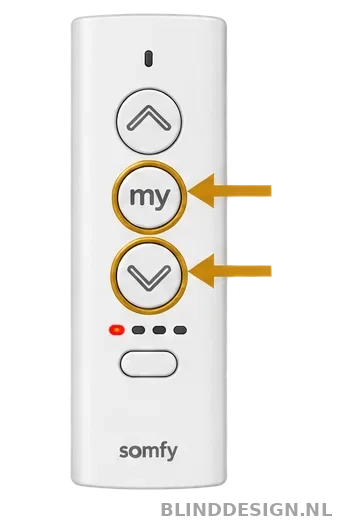

MY + OMLAAG
Deze combinatie slaat bij programmeren de bovenste eindpositie op.

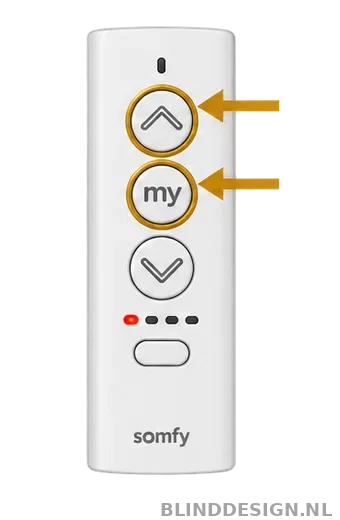

OMHOOG + MY
Deze combinatie slaat bij programmeren de onderste eindpositie op.
DE PROG-KNOP ACHTEROP GEBRUIKT Je VOOR KOPPELEN, NETWERKHANDELINGEN EN RESETTEN.
LET OP: Tijdens programmeren is het bereik bewust beperkt. Houd de Ysia bij voorkeur binnen ongeveer 1,5 meter van de motorkop.
Motor wakker maken / programmeermodus
GEBRUIK DIT BIJ EEN NIEUWE MOTOR UIT DE VERPAKKING, NA LANGERE OPSLAG OF WANNEER DE MOTOR NIET REAGEERT.
GEBRUIK DIT BIJ EEN NIEUWE MOTOR UIT DE VERPAKKING, NA LANGERE OPSLAG OF WANNEER DE MOTOR NIET REAGEERT.
ACCU CONTROLEREN
Zorg dat de ingebouwde Li-ion accu voldoende geladen is.
MOTOR WAKKER MAKEN
Druk de programmeerknop op de motorkop kort in, of sluit de geschikte Somfy-lader aan.
BEVESTIGING
De motor maakt een korte op/neer-beweging. Bij de WireFree motor brandt de groene LED kort.
PROGRAMMEERMODUS
Is de motor nog niet ingesteld of gekoppeld, dan knippert de motor-LED ongeveer 3 minuten oranje/amber. Is die tijd verstreken, houd motor-PROG ongeveer 3 seconden vast tot de motor kort beweegt en de LED opnieuw oranje knippert.
Nieuwe motor volledig programmeren
DEZE PROCEDURE START IN FACTORY MODE: GEEN EINDPOSITIES EN NOG GEEN YSIA DEFINITIEF GEKOPPELD.
DEZE PROCEDURE START IN FACTORY MODE: GEEN EINDPOSITIES EN NOG GEEN YSIA DEFINITIEF GEKOPPELD.
KANAAL KIEZEN
Kies op de Ysia 5 het kanaal waarop deze motor moet komen.
MOTOR ZOEKEN
Houd de Ysia binnen ongeveer 1,5 meter en druk OMHOOG + OMLAAG heel kort tegelijk. De Ysia start scanning mode.
JUISTE MOTOR BEVESTIGEN
Bij een succesvolle link knippert de Ysia groen, de motor-LED knippert groen en de motor beweegt één keer kort. De Ysia blijft daarna oranje knipperen zolang setting mode actief is.
VERKEERDE MOTOR GEVONDEN?
Druk OMHOOG + OMLAAG opnieuw heel kort tegelijk. De Ysia verbreekt de setting link met de vorige motor en scant naar de volgende motor in programmeermodus.
DRAAIRICHTING TESTEN
Druk OMHOOG. Gaat het vouwgordijn omhoog, dan staat de richting goed.
RICHTING OMKEREN
Gaat het vouwgordijn omlaag bij OMHOOG? Houd MY ingedrukt tot de motor één keer kort beweegt. Test daarna opnieuw met OMHOOG.
BOVENPOSITIE BEPALEN
Beweeg met OMHOOG naar de gewenste bovenpositie. Fijnregelen kan met OMHOOG of OMLAAG.
BOVENPOSITIE OPSLAAN
Druk MY + OMLAAG kort tegelijk. De motor beweegt één keer kort en de bovenpositie is opgeslagen.
ONDERPOSITIE BEPALEN
Beweeg met OMLAAG naar de gewenste onderpositie. Fijnregelen kan met OMHOOG of OMLAAG.
ONDERPOSITIE OPSLAAN
Druk OMHOOG + MY kort tegelijk. De motor beweegt één keer kort en de onderpositie is opgeslagen.
USER MODE KIEZEN
Wilt je de Ysia direct koppelen? Druk PROG achterop de Ysia kort in. De motor beweegt één keer kort en de Ysia is definitief gekoppeld.
INSTALLER MODE KIEZEN
Wilt je de eindposities bewaren zonder de Ysia te koppelen? Houd OMHOOG + OMLAAG ongeveer 5 seconden ingedrukt en laat los wanneer de Ysia-status-LED stopt met knipperen / continu groen wordt.
CONTROLEER EERST DE DRAAIRICHTING EN LEG DAARNA DE BOVENPOSITIE VAST.
LEG NU DE ONDERPOSITIE VAST EN KIES DAARNA HOE Je DE EERSTE PROGRAMMERING WILT AFSLUITEN.
LET OP: Kies bij stap 03-11 of 03-12 één van beide afsluitmethoden, niet allebei.
User Mode en Installer Mode
DE SONESSE 30 WF ZIGBEE KAN NA HET INSTELLEN VAN DE EINDPOSITIES OP TWEE MANIEREN WORDEN ACHTERGELATEN.
DE SONESSE 30 WF ZIGBEE KAN NA HET INSTELLEN VAN DE EINDPOSITIES OP TWEE MANIEREN WORDEN ACHTERGELATEN.
USER MODE
Kort PROG achterop de Ysia bevestigt de instellingen en koppelt het gekozen Ysia-kanaal definitief aan de motor.
INSTALLER MODE
Houd OMHOOG + OMLAAG ongeveer 5 seconden ingedrukt om de eindposities te bewaren zonder de Ysia definitief te koppelen.
DELIVERY MODE
Bij een interne batterijmotor kan een motor in Installer Mode na ongeveer 15 minuten zonder handeling teruggaan naar Delivery Mode.
LET OP: Installer Mode is handig wanneer BlindDesign de motor vooraf afstelt en de klant of monteur pas later de Ysia koppelt.
Reeds ingestelde motor aanmelden
GEBRUIK DIT WANNEER DE EINDPOSITIES AL CORRECT IN DE MOTOR STAAN, MAAR ER NOG GEEN YSIA OP HET GEWENSTE KANAAL IS GEKOPPELD.
GEBRUIK DIT WANNEER DE EINDPOSITIES AL CORRECT IN DE MOTOR STAAN, MAAR ER NOG GEEN YSIA OP HET GEWENSTE KANAAL IS GEKOPPELD.
MOTOR IN PROGRAMMEERMODUS
Houd de PROG/programmeerknop op de motor ongeveer 3 seconden ingedrukt tot de motor één keer kort beweegt en de motor-LED oranje knippert.
KANAAL KIEZEN
Kies op de Ysia 5 het kanaal waarop je de motor wilt bedienen.
YSIA KOPPELEN
Druk PROG achterop de Ysia kort in.
BEVESTIGEN EN TESTEN
De Ysia geeft groene feedback, de motor-LED knippert groen en de motor beweegt één keer kort. Test daarna OMHOOG en OMLAAG. De bestaande eindposities blijven behouden.
Draairichting naderhand wijzigen
DOE DIT PER INDIVIDUELE MOTOR. DE MOTOR MOET AL VOLLEDIG INGESTELD EN AAN DE BETREFFENDE YSIA GEKOPPELD ZIJN.
DOE DIT PER INDIVIDUELE MOTOR. DE MOTOR MOET AL VOLLEDIG INGESTELD EN AAN DE BETREFFENDE YSIA GEKOPPELD ZIJN.
JUISTE KANAAL KIEZEN
Selecteer het individuele kanaal van de motor en houd de Ysia dichtbij.
INSTELMODUS OPENEN
Houd PROG op de Ysia ingedrukt tot de motor één keer kort op/neer beweegt.
MOTOR SELECTEREN
Druk OMHOOG + OMLAAG heel kort tegelijk. Na enkele seconden beweegt de geselecteerde motor opnieuw kort.
RICHTING OMKEREN
Houd MY ingedrukt tot de motor opnieuw kort beweegt.
INSTELMODUS AFSLUITEN
Houd OMHOOG + OMLAAG tegelijk ingedrukt tot de feedback-LED van de Ysia stopt met knipperen.
CONTROLEREN
Druk OMHOOG en controleer of het vouwgordijn nu daadwerkelijk omhoog beweegt.
SLUIT DE SETTING MODE AF EN CONTROLEER DE NIEUWE DRAAIRICHTING.
Bovenpositie bijstellen
GEBRUIK DIT WANNEER ALLEEN DE BOVENSTE EINDPOSITIE MOET WORDEN AANGEPAST.
GEBRUIK DIT WANNEER ALLEEN DE BOVENSTE EINDPOSITIE MOET WORDEN AANGEPAST.
JUISTE KANAAL KIEZEN
Selecteer het individuele kanaal van de motor en houd de Ysia dichtbij.
INSTELMODUS OPENEN
Houd PROG op de Ysia ingedrukt tot de motor kort op/neer beweegt.
MOTOR SELECTEREN
Druk OMHOOG + OMLAAG heel kort tegelijk. Wacht tot de motor opnieuw kort beweegt.
NIEUWE BOVENPOSITIE
Gebruik OMHOOG of OMLAAG om de motor exact naar de nieuwe gewenste bovenpositie te bewegen.
BOVENPOSITIE OPSLAAN
Druk MY + OMLAAG heel kort tegelijk. De motor beweegt kort en de nieuwe bovenpositie is opgeslagen.
INSTELMODUS AFSLUITEN
Houd OMHOOG + OMLAAG ingedrukt tot de status-LED van de Ysia stopt met knipperen.
CONTROLEREN
Test de nieuwe bovenpositie.
SLA DE NIEUWE POSITIE OP EN SLUIT DE SETTING MODE AF.
Onderpositie bijstellen
GEBRUIK DIT WANNEER ALLEEN DE ONDERSTE EINDPOSITIE MOET WORDEN AANGEPAST.
GEBRUIK DIT WANNEER ALLEEN DE ONDERSTE EINDPOSITIE MOET WORDEN AANGEPAST.
JUISTE KANAAL KIEZEN
Selecteer het individuele kanaal van de motor en houd de Ysia dichtbij.
INSTELMODUS OPENEN
Houd PROG op de Ysia ingedrukt tot de motor kort op/neer beweegt.
MOTOR SELECTEREN
Druk OMHOOG + OMLAAG heel kort tegelijk. Wacht tot de motor opnieuw kort beweegt.
NIEUWE ONDERPOSITIE
Gebruik OMHOOG of OMLAAG om de motor exact naar de nieuwe gewenste onderpositie te bewegen.
ONDERPOSITIE OPSLAAN
Druk OMHOOG + MY heel kort tegelijk. De motor beweegt kort en de nieuwe onderpositie is opgeslagen.
INSTELMODUS AFSLUITEN
Houd OMHOOG + OMLAAG ingedrukt tot de status-LED van de Ysia stopt met knipperen.
CONTROLEREN
Test de nieuwe onderpositie.
SLA DE NIEUWE POSITIE OP EN SLUIT DE SETTING MODE AF.
Beide eindposities opnieuw instellen
HIERMEE STELT Je DE BOVEN- EN ONDERPOSITIE IN ÉÉN INSTELSESSIE OPNIEUW IN.
HIERMEE STELT Je DE BOVEN- EN ONDERPOSITIE IN ÉÉN INSTELSESSIE OPNIEUW IN.
KANAAL KIEZEN
Selecteer het individuele kanaal en houd de Ysia dichtbij de motor.
INSTELMODUS OPENEN
Houd PROG op de Ysia ingedrukt tot de motor kort beweegt.
MOTOR SELECTEREN
Druk OMHOOG + OMLAAG kort tegelijk en wacht op de tweede korte motorbeweging.
NIEUWE BOVENPOSITIE
Beweeg met OMHOOG of OMLAAG naar de nieuwe bovenpositie.
BOVENPOSITIE OPSLAAN
Druk MY + OMLAAG kort tegelijk. De bovenpositie is opgeslagen.
NIEUWE ONDERPOSITIE
Beweeg met OMHOOG of OMLAAG naar de nieuwe onderpositie.
ONDERPOSITIE OPSLAAN
Druk OMHOOG + MY kort tegelijk. De onderpositie is opgeslagen.
AFSLUITEN EN TESTEN
Houd OMHOOG + OMLAAG ingedrukt tot de Ysia-status-LED stopt met knipperen. Test daarna beide eindposities.
SLA BEIDE POSITIES OP EN SLUIT DE INSTELSESSIE AF.
MY / favoriete positie
DE MY-POSITIE IS EEN FAVORIETE TUSSENPOSITIE. BIJ ZIGBEE/YSIA WERKT OPROEPEN ANDERS DAN BIJ RTS.
DE MY-POSITIE IS EEN FAVORIETE TUSSENPOSITIE. BIJ ZIGBEE/YSIA WERKT OPROEPEN ANDERS DAN BIJ RTS.
JUISTE KANAAL KIEZEN
Selecteer het kanaal van het gewenste vouwgordijn.
TUSSENPOSITIE KIEZEN
Beweeg het vouwgordijn met OMHOOG of OMLAAG naar de gewenste favoriete positie. Druk kort MY om te stoppen.
MY OPSLAAN
Houd MY minimaal ongeveer 2 seconden ingedrukt tot de motor één keer kort beweegt en de Ysia groen bevestigt.
MY OPROEPEN
Wanneer de motor stilstaat, druk MY twee keer snel achter elkaar. Het vouwgordijn loopt naar de opgeslagen favoriete positie.
NIEUWE POSITIE KIEZEN
Beweeg het vouwgordijn naar de nieuwe gewenste favoriete positie.
NIEUWE MY OPSLAAN
Houd MY ingedrukt tot de motor kort beweegt en de Ysia groen bevestigt. De nieuwe positie vervangt de oude MY-positie.
MY AFZONDERLIJK WISSEN
Voor deze Sonesse 30 WF Zigbee is in de officiële Ysia-only documentatie geen afzonderlijke procedure gevonden om alleen MY te wissen. Overschrijf MY met een nieuwe positie wanneer je de bestaande positie niet meer wilt gebruiken.
EEN BESTAANDE MY-POSITIE KUNT Je EENVOUDIG VERVANGEN DOOR EEN NIEUWE.
LET OP: Een volledige motorreset wist MY wel, maar wist tegelijk ook eindposities, koppelingen en andere instellingen.
Extra motor toevoegen
HIERMEE VOEGT Je EEN EXTRA MOTOR TOE AAN EEN BESTAAND INDIVIDUEEL KANAAL OF GROEPSKANAAL.
HIERMEE VOEGT Je EEN EXTRA MOTOR TOE AAN EEN BESTAAND INDIVIDUEEL KANAAL OF GROEPSKANAAL.
BESTAAND KANAAL KIEZEN
Selecteer op de Ysia het kanaal of de groep waaraan de extra motor moet worden toegevoegd.
EXTRA MOTOR OPENEN
Houd de programmeerknop op de extra motor ongeveer 3 seconden ingedrukt tot de motor één keer kort beweegt en de motor-LED oranje knippert.
MOTOR KOPPELEN
Houd de Ysia binnen ongeveer 1,5 meter van de extra motor en druk PROG achterop de Ysia kort in.
BEVESTIGEN EN TESTEN
De Ysia knippert groen, de motor-LED knippert groen en gaat uit, en de motor beweegt één keer kort. Test daarna of de motor op het gekozen kanaal reageert.
Groepskanaal maken
MOTOREN BLIJVEN OP HUN INDIVIDUELE KANALEN BRUIKBAAR EN WORDEN DAARNAAST AAN ÉÉN GEKOZEN GROEPSKANAAL GEKOPPELD.
MOTOREN BLIJVEN OP HUN INDIVIDUELE KANALEN BRUIKBAAR EN WORDEN DAARNAAST AAN ÉÉN GEKOZEN GROEPSKANAAL GEKOPPELD.
INDIVIDUEEL KANAAL KIEZEN
Selecteer het eerste individuele kanaal waarop de gewenste motor al werkt.
PROGRAMMEERMODUS OPENEN
Houd PROG op de Ysia ongeveer 3 seconden ingedrukt. De motor beweegt één keer kort.
GROEPSKANAAL KIEZEN
Druk op de kanaalkeuzeknop en selecteer het kanaal dat als groep moet dienen.
NAAR GROEP KOPIËREN
Druk PROG op de Ysia heel kort in. Wacht tot de motor één keer kort beweegt.
VOLGENDE MOTOR KIEZEN
Selecteer het individuele kanaal van de volgende motor die in de groep moet komen.
PROGRAMMEERMODUS OPENEN
Houd PROG ongeveer 3 seconden ingedrukt tot deze motor kort beweegt.
ZELFDE GROEPSKANAAL KIEZEN
Selecteer opnieuw hetzelfde groepskanaal.
TOEVOEGEN EN TESTEN
Druk PROG kort in. Herhaal dit voor iedere extra motor. Test daarna zowel het groepskanaal als de individuele kanalen.
VOEG NU DE OVERIGE MOTOREN ÉÉN VOOR ÉÉN AAN HETZELFDE GROEPSKANAAL TOE.
Extra Ysia / network sharing
MEERDERE YSIA-AFSTANDSBEDIENINGEN MOETEN EERST HETZELFDE ZIGBEE-NETWERK DELEN.
MEERDERE YSIA-AFSTANDSBEDIENINGEN MOETEN EERST HETZELFDE ZIGBEE-NETWERK DELEN.
NIEUWE YSIA VOORBEREIDEN
Neem R1 als bestaande Ysia en R2 als nieuwe Ysia. Houd PROG op R2 ingedrukt tot de status-LED drie keer rood knippert. Dit duurt ongeveer 15 seconden.
PROG LOSLATEN
Laat PROG op R2 los. Controleer dat R2 daarna lang/oranje knippert en in programmeermodus staat.
AFSTANDSBEDIENINGEN DICHTBIJ
Plaats R1 en R2 binnen ongeveer 1,5 meter van elkaar.
NETWERK DELEN
Druk PROG op de bestaande Ysia R1 kort in. De LED’s van de betrokken afstandsbedieningen worden groen.
NETWERKDELING AFWACHTEN
Wacht tot de netwerkdeling volledig is afgerond. Voeg eventuele andere Ysia-afstandsbedieningen op dezelfde manier toe.
MOTOREN OPNIEUW KOPPELEN
Bestaande motor-koppelingen op de geresette of toegevoegde Ysia kunnen verloren zijn gegaan. Koppel de gewenste motoren en kanalen opnieuw indien nodig.
CONTROLE
Geef een opdracht op de gekoppelde Ysia. Groen duidt op een correcte netwerkstatus; rood wijst op een fout of een Ysia die niet goed in het gedeelde netwerk zit.
CONTROLEER NA NETWORK SHARING ALTIJD ALLE MOTOR-KOPPELINGEN.
LET OP: Somfy noemt als aanbevolen limiet maximaal 6 afstandsbedieningen per motor.
Kanaal van een motor verwijderen
HIERMEE VERWIJDERT Je ÉÉN GEKOZEN YSIA-KANAAL VAN ÉÉN MOTOR.
HIERMEE VERWIJDERT Je ÉÉN GEKOZEN YSIA-KANAAL VAN ÉÉN MOTOR.
KANAAL SELECTEREN
Selecteer op de Ysia 5 het kanaal dat van de motor moet worden verwijderd.
PROGRAMMEERMODUS OPENEN
Houd PROG op de Ysia ongeveer 3 seconden ingedrukt en laat los. De motor beweegt één keer kort.
MOTOR ZOEKEN
Druk OMHOOG + OMLAAG heel kort tegelijk om scanning mode te starten.
VERKEERDE MOTOR?
Is de verkeerde motor gevonden, druk OMHOOG + OMLAAG opnieuw kort tegelijk om naar de volgende motor te scannen.
KOPPELING VERWIJDEREN
Houd PROG op de Ysia ongeveer 5 seconden ingedrukt tot de Ysia eerst continu groen en daarna rood aangeeft. De motor beweegt één keer kort.
CONTROLEREN
Test het verwijderde kanaal. De motor mag hier niet meer op reageren.
ZONDER VERWIJDEREN AFSLUITEN
Wilt je de programmeermodus verlaten zonder iets te verwijderen? Houd OMHOOG + OMLAAG ongeveer 5 seconden ingedrukt.
VERWIJDER DE KOPPELING PAS WANNEER DE JUISTE MOTOR IS GESELECTEERD.
Ysia volledig resetten
DEZE RESET WIST DE CONFIGURATIE EN NETWERKROL VAN DE YSIA. DE EINDPOSITIES IN DE MOTOR BLIJVEN BEHOUDEN.
DEZE RESET WIST DE CONFIGURATIE EN NETWERKROL VAN DE YSIA. DE EINDPOSITIES IN DE MOTOR BLIJVEN BEHOUDEN.
PROG VASTHOUDEN
Houd PROG achterop de Ysia continu ingedrukt.
DRIE RODE SIGNALEN AFWACHTEN
Blijf vasthouden tot de status-LED drie keer rood knippert. Dit duurt ongeveer 15 seconden.
LOSLATEN
Laat PROG los. De Ysia knippert daarna lang oranje en staat ongeveer 3 minuten in programmeermodus.
OPNIEUW OPBOUWEN
Alle configuratie in de Ysia is gewist. Bouw netwerk, kanalen en motor-koppelingen opnieuw op.
LET OP: Motoren die aan deze Ysia gekoppeld waren kunnen tijdelijk in programmeermodus komen. Hun eindposities blijven behouden.
Motor volledig resetten
DIT IS EEN VOLLEDIGE FABRIEKSRESET VAN DE MOTOR. ALLEEN UITVOEREN ALS WERKELIJK ALLES OPNIEUW INGESTELD MAG WORDEN.
DIT IS EEN VOLLEDIGE FABRIEKSRESET VAN DE MOTOR. ALLEEN UITVOEREN ALS WERKELIJK ALLES OPNIEUW INGESTELD MAG WORDEN.
MOTOR-PROG VASTHOUDEN
Houd de PROG/programmeerknop op de motorkop continu ingedrukt.
DRIE MOTORBEWEGINGEN AFWACHTEN
Blijf vasthouden tot de motor in totaal drie keer kort op en neer heeft bewogen. Dit duurt ongeveer 15 seconden.
LOSLATEN
Laat de knop daarna los. De motor-LED knippert oranje en de motor staat ongeveer 3 minuten in programmeermodus.
ALLES OPNIEUW PROGRAMMEREN
Alle gekoppelde control points, eindposities, netwerk-koppelingen, geavanceerde instellingen en MY zijn gewist. Programmeer de motor volledig opnieuw vanaf hoofdstuk 03.
Laden en batterijcontrole
DIT ONDERDEEL GELDT VOOR DE OUDERE SONESSE ULTRA 30 WF ZIGBEE WIREFREE LI-ION VARIANT WAAROP DEZE HANDLEIDING IS GEBASEERD.
DIT ONDERDEEL GELDT VOOR DE OUDERE SONESSE ULTRA 30 WF ZIGBEE WIREFREE LI-ION VARIANT WAAROP DEZE HANDLEIDING IS GEBASEERD.
GESCHIKTE SOMFY-LADER GEBRUIKEN
Sluit de passende Somfy-lader aan op de motor.
LADEN
Bij deze productvariant betekent een knipperende groene motor-LED dat de accu wordt geladen.
VOLLEDIG GELADEN
Continu groen betekent dat het laden is voltooid.
LAGE ACCU
Bij een lage motoraccu kan de motor drie keer rood knipperen wanneer een opdracht van een gekoppelde bediening wordt gegeven.
LET OP: De nieuwere Sonesse2 ULTRA 30 WF Zigbee gebruikt een andere laadoplossing. Gebruik voor die motor niet automatisch dezelfde laadaccessoires.
Storingscontrole
CONTROLEER EERST PROGRAMMEERMODUS, AFSTAND EN BATTERIJEN VOORDAT Je EEN VOLLEDIGE RESET UITVOERT.
CONTROLEER EERST PROGRAMMEERMODUS, AFSTAND EN BATTERIJEN VOORDAT Je EEN VOLLEDIGE RESET UITVOERT.
YSIA VINDT GEEN MOTOR
Controleer of de motor-LED oranje knippert en houd de Ysia binnen ongeveer 1,5 meter van de motorkop.
VERKEERDE MOTOR GEVONDEN
Druk OMHOOG + OMLAAG opnieuw kort tegelijk om door te scannen.
YSIA GEEFT ROOD
Start de motor opnieuw in programmeermodus en herhaal de scan.
YSIA-BATTERIJ CONTROLEREN
Is de batterij van de Ysia te laag, dan kan programmeren worden geblokkeerd. Vervang de AAA-batterijen.
MOTOR REAGEERT NIET
Controleer de lading en wek de WireFree motor met een korte druk op motor-PROG of door de lader aan te sluiten.
MOTOR STOPT VERKEERD
Stel alleen de betreffende eindpositie opnieuw in of stel beide limieten opnieuw in.
NA NETWORK SHARING GEEN REACTIE
Controleer of de remote-koppeling opnieuw moet worden gemaakt.
RESET NIET METEEN DE HELE MOTOR ALS ALLEEN EEN POSITIE OF KOPPELING FOUT STAAT.
Wat niet via alleen Ysia kan
DEZE FUNCTIES ZIJN IN DE OFFICIËLE SONESSE 30 WF ZIGBEE-DOCUMENTATIE NIET ALS YSIA-ONLY INSTELLING BEVESTIGD.
DEZE FUNCTIES ZIJN IN DE OFFICIËLE SONESSE 30 WF ZIGBEE-DOCUMENTATIE NIET ALS YSIA-ONLY INSTELLING BEVESTIGD.
MOTORSNELHEID
De motorsnelheid is voor deze motor als geavanceerde instelling gedocumenteerd en vereist TaHoma Pro / de professionele instelomgeving.
KANTELBEREIK / TILTING TRAVEL
Geavanceerde instellingen voor kantelbereik zijn niet als gewone Ysia-only procedure bevestigd.
ANDERE ADVANCED SETTINGS
Bepaalde productspecifieke parameters zoals soft-start/soft-stop vallen buiten de eenvoudige Ysia-only programmeermethode.
MY AFZONDERLIJK WISSEN
Een losse officiële Ysia-only wisprocedure voor uitsluitend de MY-positie is niet gevonden. Gebruik overschrijven of, als alles opnieuw mag, een volledige motorreset.
LET OP: Deze beperkingen zijn bewust opgenomen om geen RTS-procedures of app-functies ten onrechte naar Zigbee/Ysia te kopiëren.
Technische basis
DEZE HANDLEIDING IS OPGEBOUWD UIT DE PRODUCTSPECIFIEKE SOMFY-DOCUMENTATIE EN DE OFFICIËLE ZIGBEE STANDALONE SOLUTION USING YSIA REMOTES.
DEZE HANDLEIDING IS OPGEBOUWD UIT DE PRODUCTSPECIFIEKE SOMFY-DOCUMENTATIE EN DE OFFICIËLE ZIGBEE STANDALONE SOLUTION USING YSIA REMOTES.
Somfy - Sonesse ULTRA 30 WF Zigbee Li-ion, Original Instructions, document 5157264B (2023), ref. 1241752.
Somfy - Programming Guide: Zigbee Standalone Solution Using Ysia Remotes, Version 1.1, March 2024.
Somfy - Sonesse 30 Zigbee, document 5178340A / 2024, gebruikt als kruiscontrole van de Zigbee control-point logica.
Somfy - Ysia 1 Zigbee / Ysia 5 Zigbee Short Installation Guide, 5162035A.
LET OP: De elektrische/laadgegevens in deze handleiding horen bij de onderzochte Sonesse ULTRA 30 WF Zigbee Li-ion ref. 1241752. Verwar deze niet met de 24V-bedrade Sonesse 30 Zigbee of de nieuwere Sonesse2 ULTRA 30 WF Zigbee.
Vraag over het afstellen?
Neem contact op met BlindDesign als je hulp nodig hebt bij het instellen of programmeren van je elektrische vouwgordijnen.
