Alle instellingen op één pagina
Gebruik de inhoudsopgave om direct naar de juiste instelling te gaan. De stappen hieronder volgen de BlindDesign-handleiding voor deze motor.
Motor volledig programmeren
GEBRUIK DEZE STAPPEN BIJ EEN NIEUWE MOTOR OF NA EEN VOLLEDIGE FABRIEKSRESET.
GEBRUIK DEZE STAPPEN BIJ EEN NIEUWE MOTOR OF NA EEN VOLLEDIGE FABRIEKSRESET.
JUISTE KANAAL KIEZEN

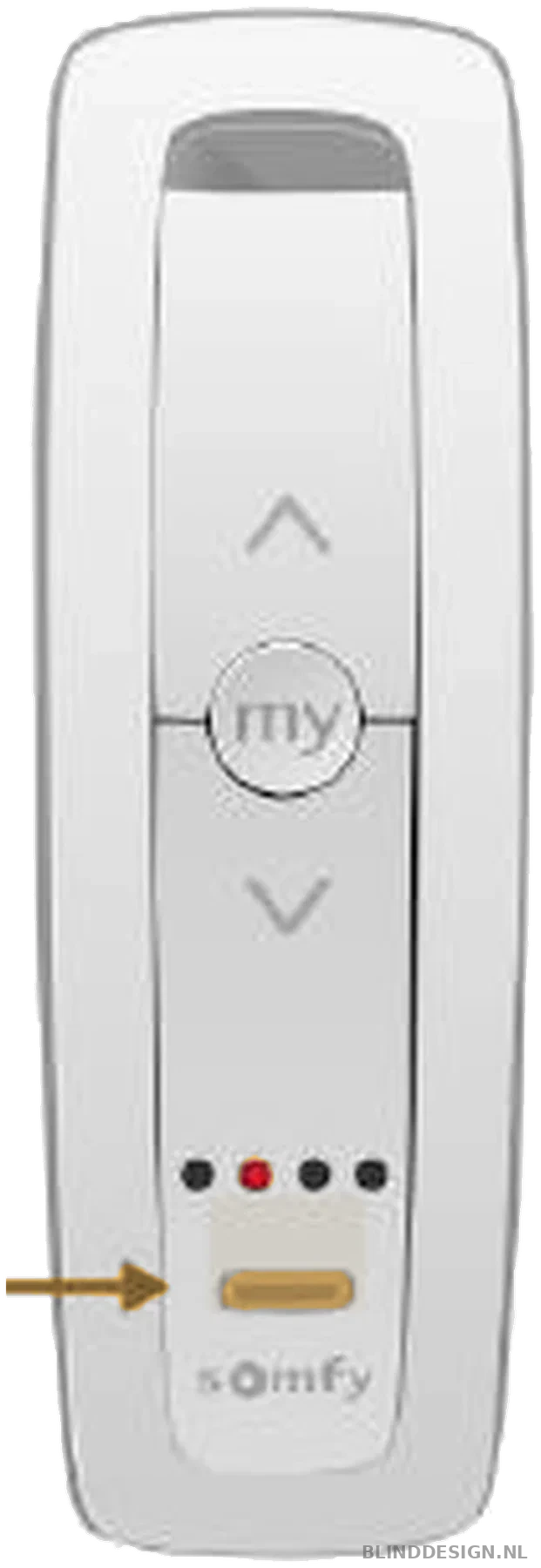

Zet alleen de motor die je wilt programmeren onder spanning. Kies op de Situo 5 RTS het gewenste individuele kanaal.
TIJDELIJK AANMELDEN

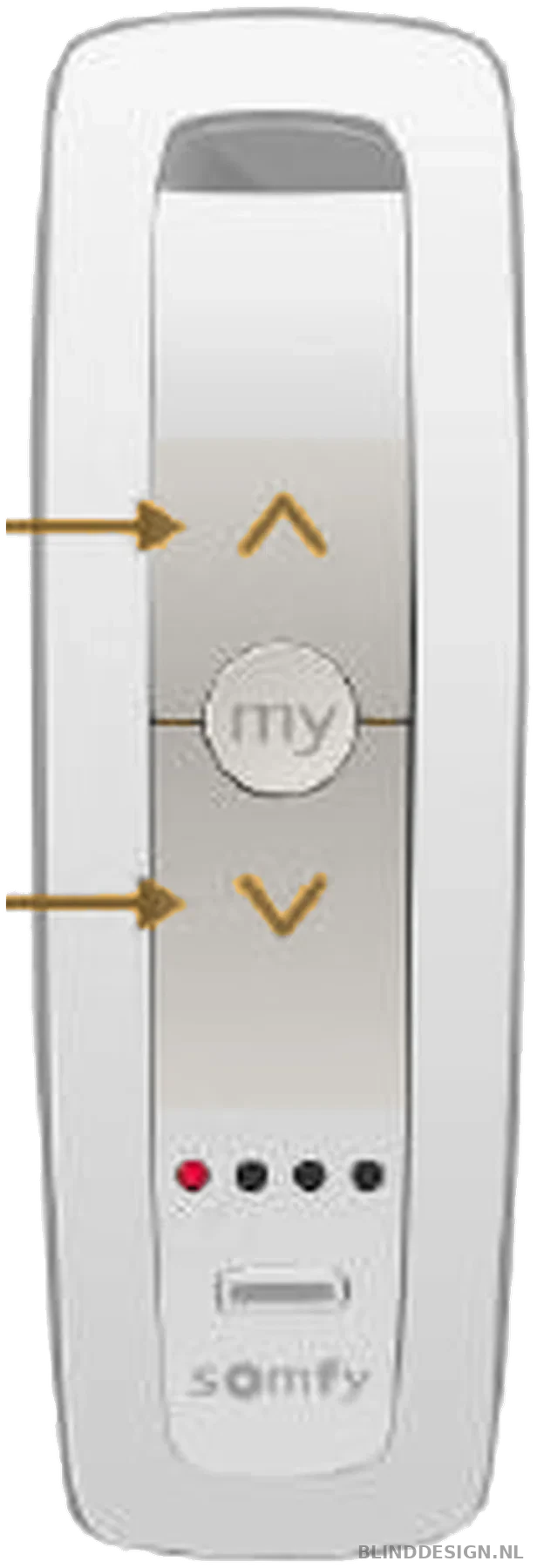

Druk OMHOOG + OMLAAG tegelijk in. De motor maakt één korte op/neer-beweging. De Situo is nu tijdelijk voorgeprogrammeerd.
DRAAIRICHTING CONTROLEREN

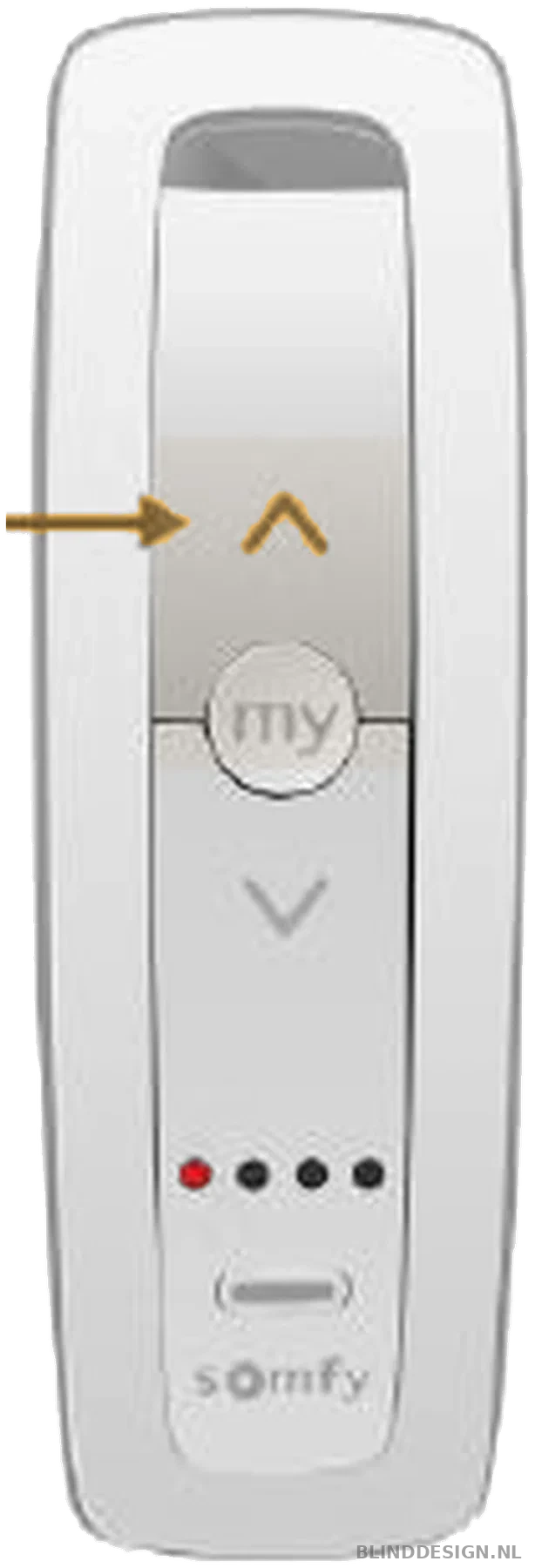

Druk OMHOOG. Beweegt het vouwgordijn omhoog, dan staat de draairichting goed.
DRAAIRICHTING CORRIGEREN
Gaat het vouwgordijn bij OMHOOG juist omlaag? Houd MY ingedrukt tot de motor kort op/neer beweegt. Test daarna opnieuw.
BOVENPOSITIE INSTELLEN
Houd OMHOOG ingedrukt en zet het vouwgordijn exact op de gewenste bovenpositie. Fijnregelen kan met OMHOOG of OMLAAG.
BOVENPOSITIE OPSLAAN

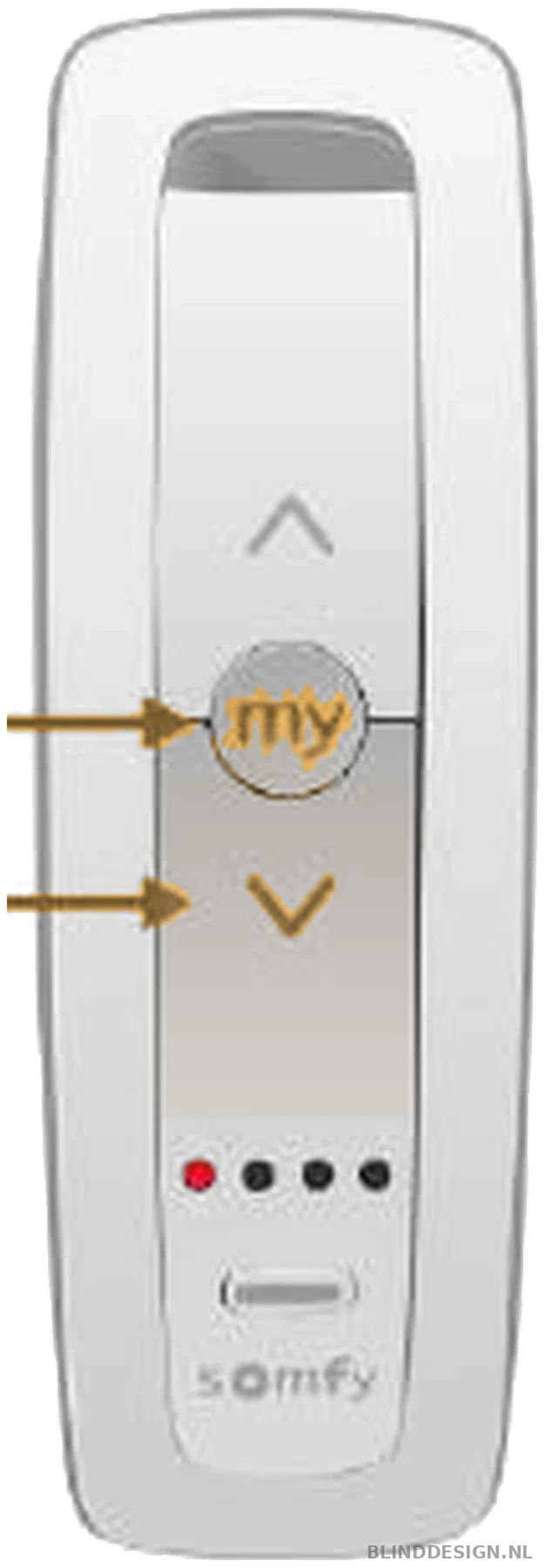

Druk MY + OMLAAG tegelijk in en laat los zodra de motor begint te bewegen. De bovenpositie wordt onthouden en de motor loopt naar beneden.
ONDERPOSITIE BEPALEN
Druk MY zodra het vouwgordijn de gewenste onderpositie bereikt. Fijnregelen kan daarna met OMHOOG of OMLAAG.
ONDERPOSITIE OPSLAAN

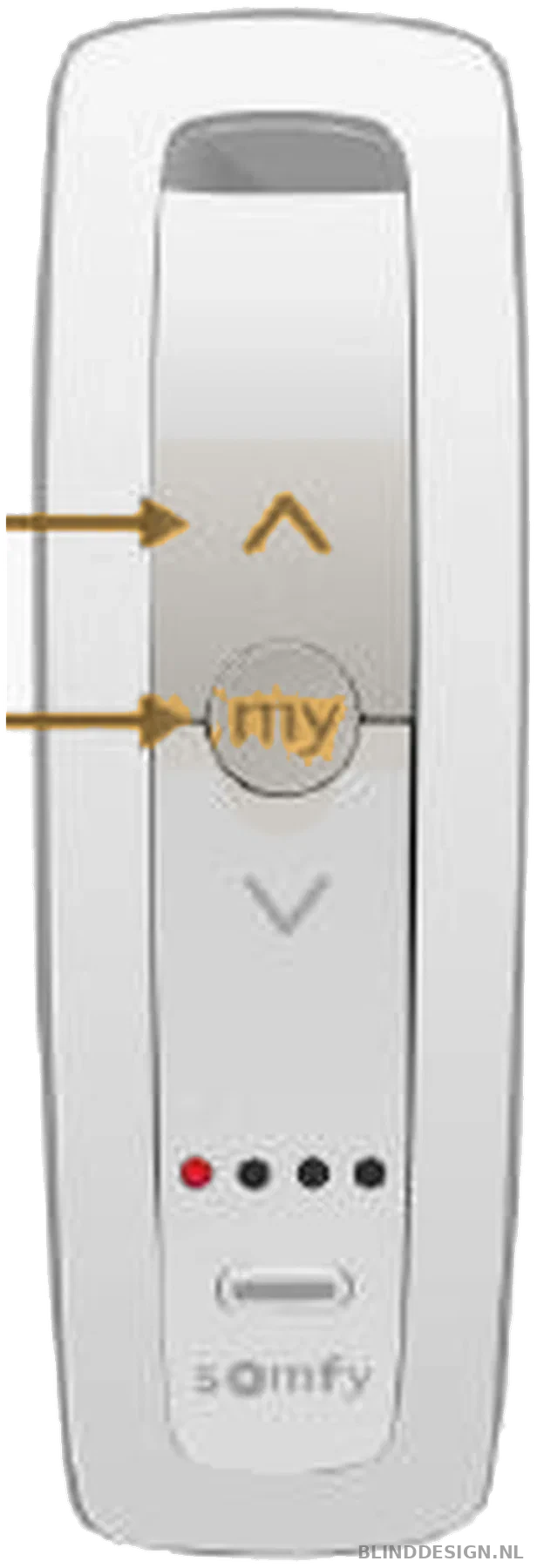

Druk MY + OMHOOG tegelijk in en laat los zodra de motor begint te bewegen. De onderpositie wordt onthouden en de motor loopt omhoog.
EINDPOSITIES BEVESTIGEN

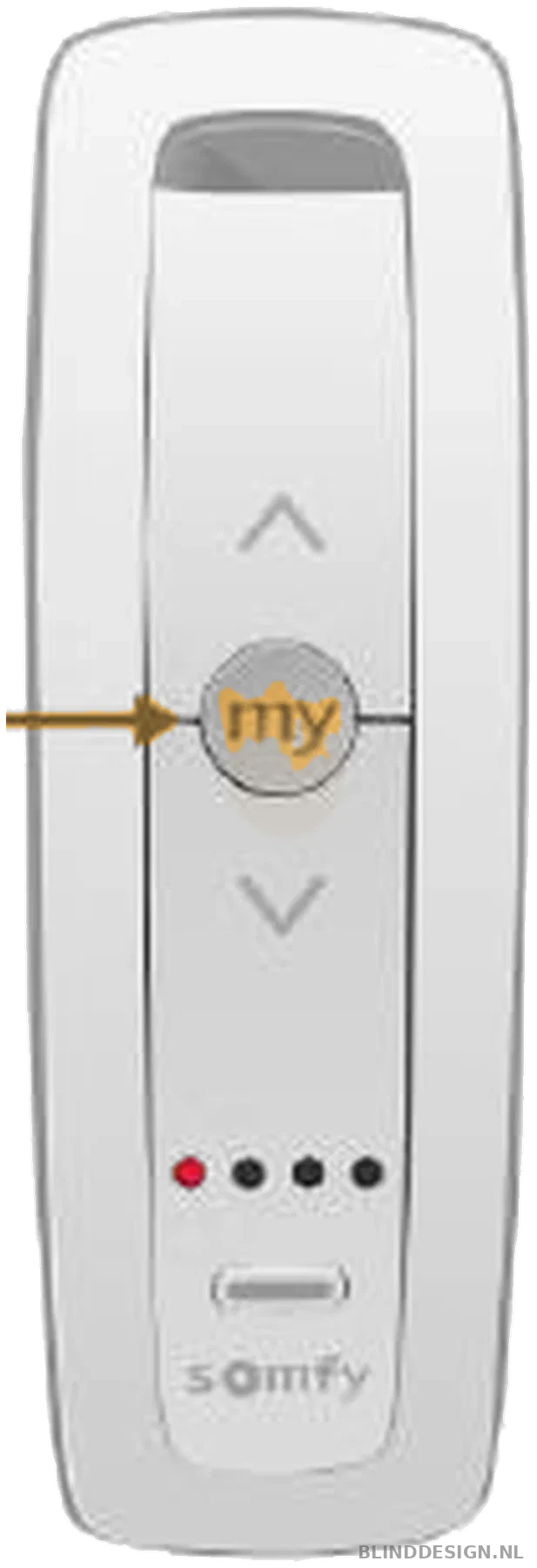

Houd MY ingedrukt tot de motor één korte op/neer-beweging maakt.
SITUO DEFINITIEF OPSLAAN

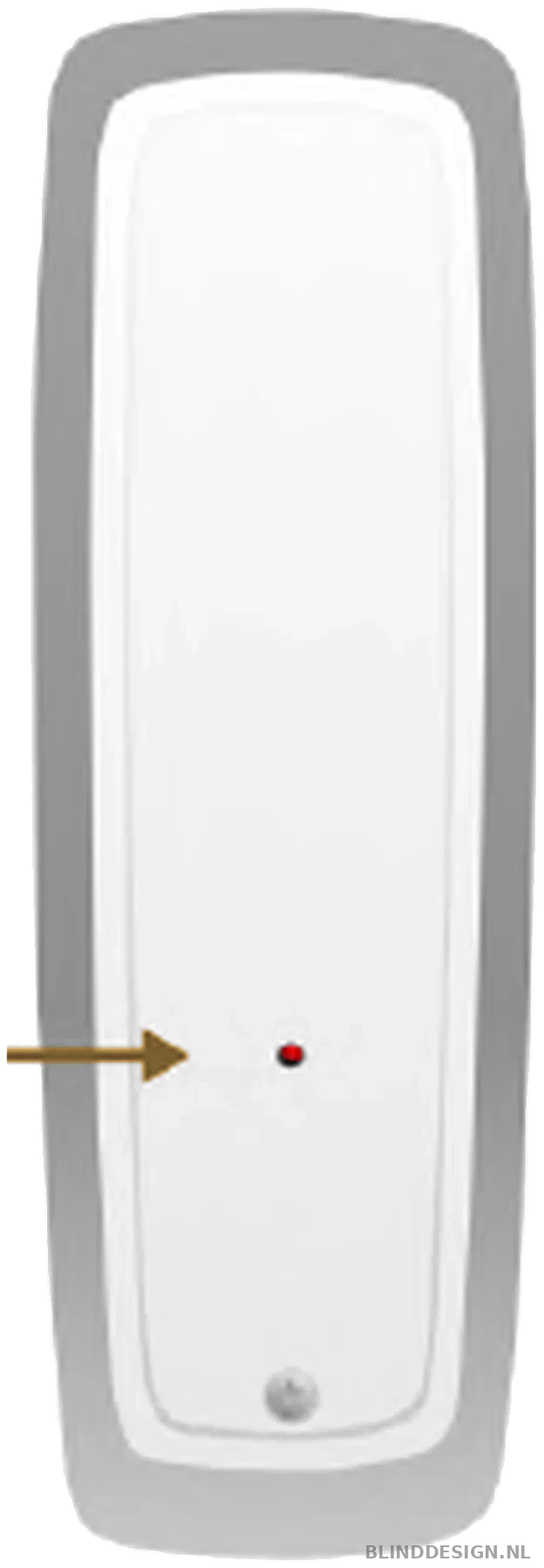

Druk de PROG-knop achterop de Situo kort in. De motor beweegt één keer kort. De afstandsbediening is nu definitief opgeslagen.
SLA NU DE BOVEN- EN ONDERPOSITIE OP EN KOPPEL DE SITUO DEFINITIEF.
LET OP: Somfy geeft aan dat boven- en onderpositie in willekeurige volgorde mogen worden ingesteld. Voor deze handleiding gebruiken we boven eerst.
Bovenpositie bijstellen
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE BOVENSTE EINDPOSITIE GECORRIGEERD MOET WORDEN.
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE BOVENSTE EINDPOSITIE GECORRIGEERD MOET WORDEN.
JUISTE KANAAL KIEZEN
Selecteer het individuele Situo-kanaal van het vouwgordijn dat je wilt bijregelen.
NAAR HUIDIGE BOVENPOSITIE
Druk OMHOOG en laat het vouwgordijn volledig naar de bestaande bovenpositie lopen.
INSTELMODUS OPENEN
Houd OMHOOG + OMLAAG tegelijk ingedrukt tot de motor één korte op/neer-beweging maakt.
NIEUWE BOVENPOSITIE
Gebruik OMHOOG en OMLAAG om de nieuwe gewenste bovenpositie exact in te stellen.
NIEUWE POSITIE OPSLAAN
Houd MY ingedrukt tot de motor één korte op/neer-beweging maakt. De nieuwe bovenpositie is opgeslagen.
LET OP: Test daarna een volledige op- en neerloop. Werk bij voorkeur per individueel kanaal, niet op een groepskanaal.
Onderpositie bijstellen
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE ONDERSTE EINDPOSITIE GECORRIGEERD MOET WORDEN.
GEBRUIK DEZE PROCEDURE WANNEER ALLEEN DE ONDERSTE EINDPOSITIE GECORRIGEERD MOET WORDEN.
JUISTE KANAAL KIEZEN
Selecteer het individuele Situo-kanaal van het vouwgordijn dat je wilt bijregelen.
NAAR HUIDIGE ONDERPOSITIE
Druk OMLAAG en laat het vouwgordijn volledig naar de bestaande onderpositie lopen.
INSTELMODUS OPENEN
Houd OMHOOG + OMLAAG tegelijk ingedrukt tot de motor één korte op/neer-beweging maakt.
NIEUWE ONDERPOSITIE
Gebruik OMHOOG en OMLAAG om de nieuwe gewenste onderpositie exact in te stellen.
NIEUWE POSITIE OPSLAAN
Houd MY ingedrukt tot de motor één korte op/neer-beweging maakt. De nieuwe onderpositie is opgeslagen.
LET OP: Test daarna een volledige op- en neerloop.
Draairichting wijzigen
GEBRUIK DIT ALLEEN NADAT DE MOTOR VOLLEDIG IS GEPROGRAMMEERD.
GEBRUIK DIT ALLEEN NADAT DE MOTOR VOLLEDIG IS GEPROGRAMMEERD.
JUISTE KANAAL KIEZEN
Selecteer het individuele kanaal van de motor die je wilt aanpassen.
UIT DE EINDPOSITIES
Zet het vouwgordijn ergens tussen de boven- en onderpositie. Houd daarna OMHOOG + OMLAAG tegelijk ingedrukt tot de motor kort beweegt.
RICHTING OMKEREN
Houd MY ingedrukt tot de motor opnieuw één korte op/neer-beweging maakt.
CONTROLEREN
Druk OMHOOG en controleer of het vouwgordijn nu werkelijk omhoog beweegt.
MY / favoriete positie
MET MY KUNT Je EEN VASTE TUSSENPOSITIE OPSLAAN, OPROEPEN, WIJZIGEN EN VERWIJDEREN.
MET MY KUNT Je EEN VASTE TUSSENPOSITIE OPSLAAN, OPROEPEN, WIJZIGEN EN VERWIJDEREN.
MY-POSITIE INSTELLEN
Beweeg het vouwgordijn met OMHOOG of OMLAAG naar de gewenste tussenpositie. Houd MY ingedrukt tot de motor kort op/neer beweegt.
MY-POSITIE GEBRUIKEN
Wanneer de motor stilstaat: druk MY kort. Het vouwgordijn loopt naar de opgeslagen MY-positie.
MY-POSITIE WIJZIGEN
Zet het vouwgordijn op de nieuwe gewenste tussenpositie en houd MY ingedrukt tot de motor kort beweegt. De nieuwe positie vervangt de oude.
MY-POSITIE VERWIJDEREN
Druk eerst kort MY zodat het vouwgordijn naar de bestaande MY-positie loopt. Houd MY daar opnieuw ingedrukt tot de motor kort beweegt. De MY-positie is verwijderd.
Extra afstandsbediening of kanaal toevoegen
GEBRUIK DE BEKENDE RTS COPY/PASTE-PROCEDURE OM EEN EXTRA SITUO OF EXTRA KANAAL TOE TE VOEGEN.
GEBRUIK DE BEKENDE RTS COPY/PASTE-PROCEDURE OM EEN EXTRA SITUO OF EXTRA KANAAL TOE TE VOEGEN.
WERKEND KANAAL A KIEZEN
Selecteer een bestaande afstandsbediening of individueel kanaal dat de motor al bedient.
PROGRAMMEERMODUS OPENEN
Houd PROG op zender/kanaal A ingedrukt tot de motor één korte op/neer-beweging maakt.
NIEUW KANAAL B KIEZEN
Neem de nieuwe afstandsbediening of selecteer op de Situo 5 RTS het nieuwe doelkanaal.
NIEUW BEDIENINGSPUNT OPSLAAN
Druk PROG op zender/kanaal B kort in. De motor beweegt één keer kort. Het nieuwe bedieningspunt is toegevoegd.
TESTEN
Test OMHOOG en OMLAAG met het nieuwe kanaal.
Groepskanaal maken
EEN GROEPSKANAAL IS TECHNISCH HETZELFDE ALS EEN EXTRA KANAAL TOEVOEGEN. DE INDIVIDUELE KANALEN BLIJVEN BESTAAN.
EEN GROEPSKANAAL IS TECHNISCH HETZELFDE ALS EEN EXTRA KANAAL TOEVOEGEN. DE INDIVIDUELE KANALEN BLIJVEN BESTAAN.
INDIVIDUEEL KANAAL MOTOR 1
Selecteer het individuele kanaal waarop motor 1 al werkt.
MOTOR 1 OPENEN
Houd PROG ingedrukt tot motor 1 kort op/neer beweegt.
GROEPSKANAAL KIEZEN
Schakel op de Situo 5 RTS naar het kanaal dat je als groepskanaal wilt gebruiken.
MOTOR 1 AAN GROEP TOEVOEGEN
Druk PROG kort in. Motor 1 is nu ook aan het groepskanaal gekoppeld.
VOLGENDE MOTOREN
Ga naar het individuele kanaal van motor 2 en herhaal dezelfde stappen naar hetzelfde groepskanaal. Herhaal dit voor alle motoren.
LET OP: Test daarna zowel ieder individueel kanaal als het groepskanaal.
Afstandsbediening of kanaal verwijderen
TOEVOEGEN EN VERWIJDEREN GEBRUIKT DEZELFDE RTS-PROGRAMMEERLOGICA.
TOEVOEGEN EN VERWIJDEREN GEBRUIKT DEZELFDE RTS-PROGRAMMEERLOGICA.
BEDIENINGSPUNT A KIEZEN
Neem een RTS-bedieningspunt dat de motor moet blijven bedienen.
PROGRAMMEERMODUS OPENEN
Houd PROG op A ingedrukt tot de motor kort op/neer beweegt.
TE VERWIJDEREN BEDIENINGSPUNT B
Kies het kanaal of de afstandsbediening die je wilt verwijderen.
VERWIJDEREN
Druk PROG op B kort in. De motor beweegt kort op/neer. Bedieningspunt B is verwijderd.
CONTROLEREN
Test B: de motor mag niet meer reageren. Controleer daarna dat A nog gewoon werkt.
Afstandsbediening kwijt - nieuwe Situo koppelen
HIERMEE WIST Je DE OUDE RTS-ZENDERS EN KOPPELT Je EEN NIEUWE SITUO, TERWIJL EINDPOSITIES EN MY BEHOUDEN BLIJVEN.
HIERMEE WIST Je DE OUDE RTS-ZENDERS EN KOPPELT Je EEN NIEUWE SITUO, TERWIJL EINDPOSITIES EN MY BEHOUDEN BLIJVEN.
ALLEEN DEZE MOTOR ISOLEREN
Onderbreek uitsluitend de voeding van de motor waarvan de afstandsbediening kwijt is. Zet het vouwgordijn bij voorkeur ergens tussen de eindposities.
STROOM UIT
Schakel de voeding 2 seconden UIT.
STROOM AAN
Schakel de voeding 10 tot 15 seconden AAN.
STROOM OPNIEUW UIT
Schakel de voeding opnieuw 2 seconden UIT.
STROOM WEER AAN
Schakel de voeding weer AAN en laat deze aan. De motor beweegt ongeveer 5 seconden. Staat het product op een eindpositie, dan kan dit als een korte jog zichtbaar zijn.
NIEUWE SITUO KOPPELEN
Houd op de nieuwe Situo RTS de PROG-knop ingedrukt tot de motor één korte op/neer-beweging maakt.
RESULTAAT CONTROLEREN
Alle oude RTS-zenders zijn nu uit de motor gewist en de nieuwe Situo is gekoppeld. Test OMHOOG en OMLAAG.
MY CONTROLEREN
Druk MY kort wanneer de motor stilstaat. De eerder opgeslagen MY-positie hoort behouden te zijn.
SLA NU DE NIEUWE SITUO OP. DE EINDPOSITIES EN MY-POSITIE BLIJVEN BEHOUDEN.
LET OP: Deze procedure is nadrukkelijk niet hetzelfde als een volledige fabrieksreset.
LET OP: Schakel nooit meerdere RTS-motoren tegelijk volgens deze stroomcyclus, tenzij je bewust meerdere motoren wilt beïnvloeden.
Volledige fabrieksreset
DEZE PROCEDURE WIST ALLES: RTS-ZENDERS, SENSOREN, EINDPOSITIES EN MY. DAARNA MOET DE MOTOR VOLLEDIG OPNIEUW WORDEN GEPROGRAMMEERD.
DEZE PROCEDURE WIST ALLES: RTS-ZENDERS, SENSOREN, EINDPOSITIES EN MY. DAARNA MOET DE MOTOR VOLLEDIG OPNIEUW WORDEN GEPROGRAMMEERD.
ALLEEN DEZE MOTOR ISOLEREN
Onderbreek uitsluitend de voeding van de motor die je wilt resetten. Zet het vouwgordijn bij voorkeur ergens in het midden.
STROOM UIT
Schakel de voeding 2 seconden UIT.
STROOM AAN
Schakel de voeding 10 tot 15 seconden AAN.
STROOM OPNIEUW UIT
Schakel de voeding opnieuw 2 seconden UIT.
STROOM WEER AAN
Schakel de voeding weer AAN en laat deze aan. De motor beweegt ongeveer 5 seconden. Op een eindpositie kan dit alleen een korte jog zijn.
PROG INGEDRUKT HOUDEN
Houd de PROG-knop op een RTS-afstandsbediening ingedrukt. Blijf vasthouden na de eerste korte motorbeweging.
TWEEDE BEWEGING AFWACHTEN
Laat PROG pas los nadat de motor in totaal TWEE korte op/neer-bewegingen heeft gemaakt.
MOTOR OPNIEUW PROGRAMMEREN
De motor staat nu weer in fabrieksmodus. Programmeer hem volledig opnieuw vanaf hoofdstuk 01.
DE LANGE PROG-OPDRACHT BEPAALT DAT DE VOLLEDIGE MOTORCONFIGURATIE WORDT GEWIST.
LET OP: Voor de Sonesse 40 RTS 230 V volgt deze handleiding de productspecifieke Somfy-procedure 2 sec UIT - 10 tot 15 sec AAN - 2 sec UIT.
LET OP: Belangrijk verschil: bij een verloren afstandsbediening stopt je na ÉÉN korte beweging. Voor een volledige fabrieksreset houdt je PROG vast tot TWEE korte bewegingen.
Rolstand / jaloeziestand
VOOR EEN NORMAAL BLINDDESIGN-VOUWGORDIJN HOORT DE MOTOR IN ROLLER MODE / ROLSTAND TE STAAN.
VOOR EEN NORMAAL BLINDDESIGN-VOUWGORDIJN HOORT DE MOTOR IN ROLLER MODE / ROLSTAND TE STAAN.
JUISTE MOTOR KIEZEN
Selecteer het individuele kanaal van de motor.
INSTELMODUS OPENEN
Zet het product tussen de eindposities en houd OMHOOG + OMLAAG tegelijk ingedrukt tot de motor kort beweegt.
WERKMODUS WISSELEN
Houd MY + OMLAAG tegelijk ingedrukt tot de motor opnieuw kort beweegt. Hiermee wisselt de motor tussen Roller mode en Tilting mode.
CONTROLEREN
Test de bediening. Voor vouwgordijnen hoort Roller mode de normale instelling te zijn.
LET OP: Gebruik Tilting mode alleen bij toepassingen waarbij een product in kleine stappen moet kunnen kantelen.
Normale bediening en storingscontrole
DE BELANGRIJKSTE DAGELIJKSE BEDIENING EN CONTROLES VOORDAT Je EEN RESET UITVOERT.
DE BELANGRIJKSTE DAGELIJKSE BEDIENING EN CONTROLES VOORDAT Je EEN RESET UITVOERT.
OMHOOG
Druk OMHOOG kort om naar de bovenste eindpositie te lopen.
OMLAAG

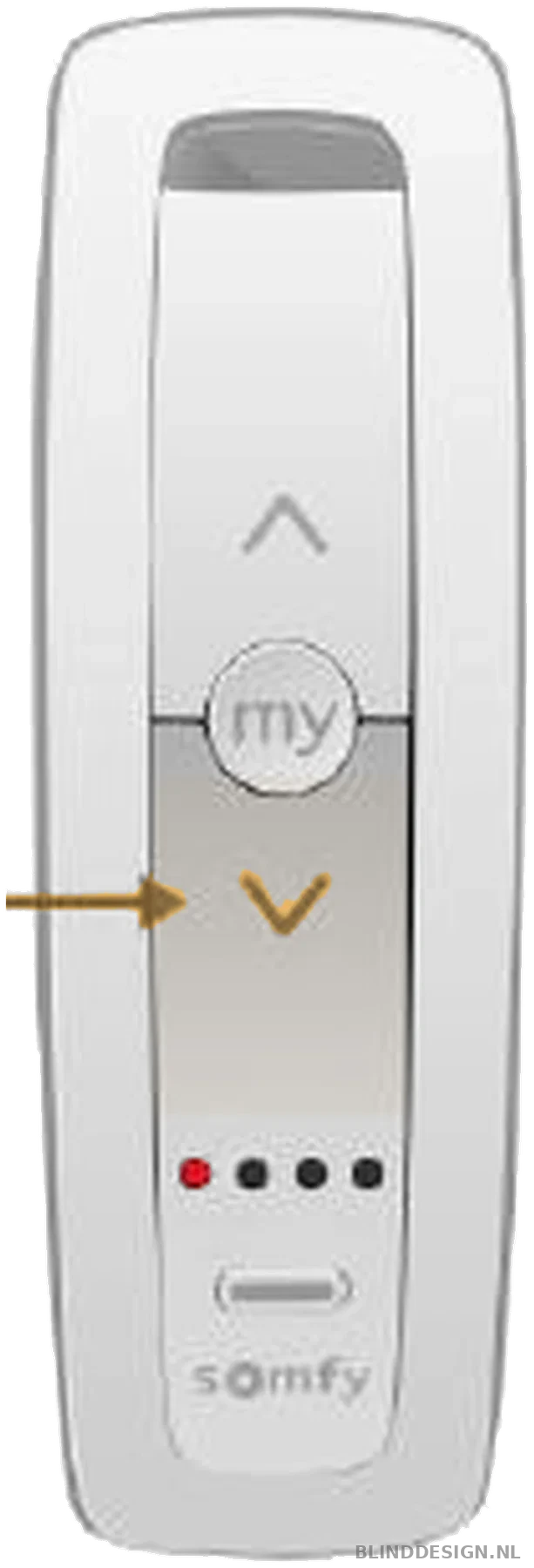

Druk OMLAAG kort om naar de onderste eindpositie te lopen.
MY / STOP
Druk MY kort tijdens het bewegen om te stoppen. Druk MY kort wanneer de motor stilstaat om naar de opgeslagen favoriete positie te lopen.
KANAAL CONTROLEREN
Reageert de motor niet? Controleer eerst of je op het juiste Situo-kanaal staat en of de batterij van de afstandsbediening goed is.
NIET DIRECT RESETTEN
Stopt de motor op een verkeerde positie, stel dan alleen die eindpositie bij. Bij intensief gebruik kan de thermische beveiliging actief zijn; laat de motor dan afkoelen.
LET OP: Gebruik de volledige fabrieksreset pas wanneer werkelijk alle instellingen opnieuw mogen worden opgebouwd.
