Alle instellingen op één pagina
Gebruik de inhoudsopgave om direct naar de juiste instelling te gaan. De stappen hieronder volgen de BlindDesign-handleiding voor deze motor.

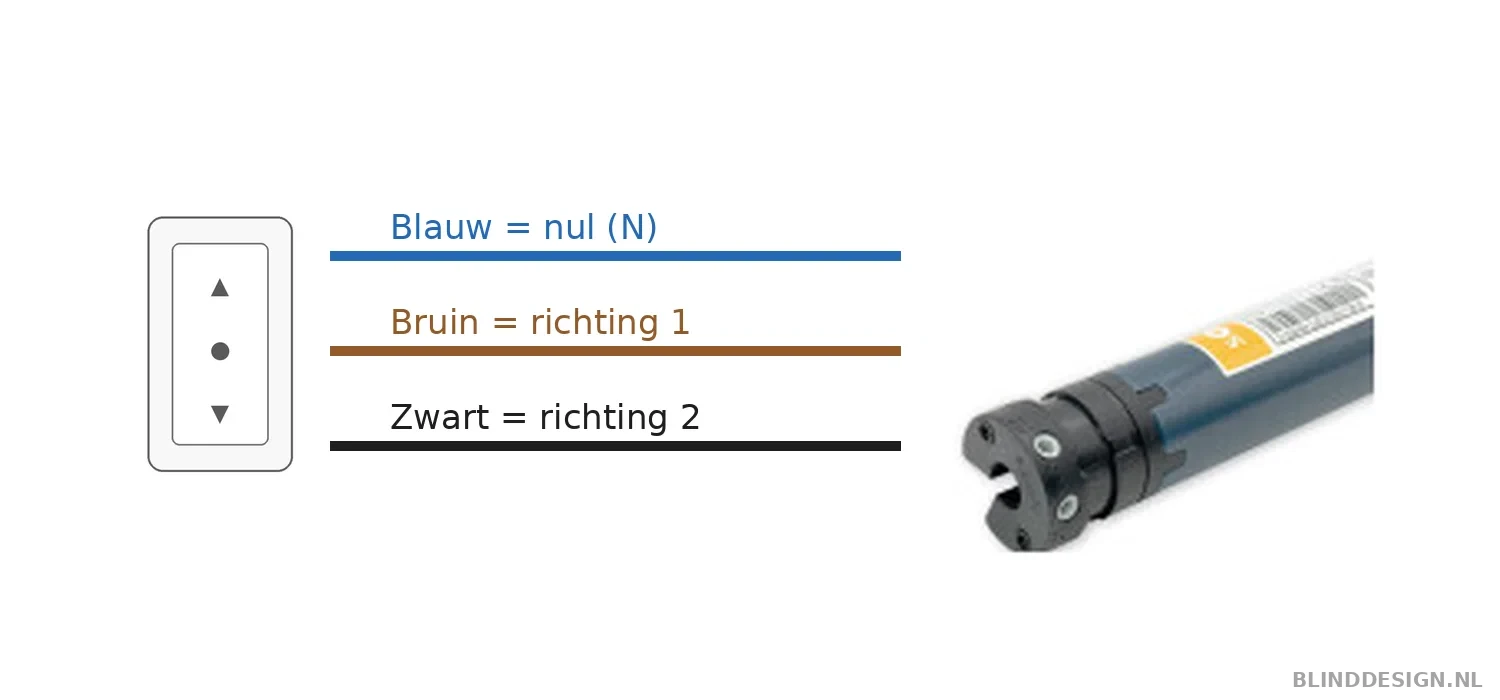

Elektrische aansluiting en normale bediening
DE SONESSE 40 WT IS EEN BEKABELDE 230 V MOTOR. DE MOTOR WERKT DOOR FASE OP ÉÉN VAN DE TWEE RICHTINGSDRADEN TE ZETTEN.
DE SONESSE 40 WT IS EEN BEKABELDE 230 V MOTOR. DE MOTOR WERKT DOOR FASE OP ÉÉN VAN DE TWEE RICHTINGSDRADEN TE ZETTEN.
BLAUW = NUL
Sluit de blauwe draad aan op nul (N).
BRUIN EN ZWART = RICHTINGEN
Bruin en zwart zijn de twee geschakelde richtingsdraden. Welke draad fysiek OMHOOG is, controleert je na aansluiting.
NOOIT TEGELIJK
Zet nooit tegelijk spanning op bruin en zwart. Gebruik een vergrendelde jaloezie-/rolluikschakelaar of geschikte motorcontroller.
STOPPEN
STOP betekent dat op geen van beide richtingsdraden spanning staat. Bij een jaloezieschakelaar is dit de midden- of stopstand.
LET OP: Bij de hier beschreven Europese WT-uitvoering is de motor dubbel geïsoleerd en wordt geen aarddraad op de motor aangesloten. Volg altijd de lokale voorschriften voor 230 V.
Draairichting controleren
CONTROLEER DE DRAAIRICHTING DIRECT NA HET AANSLUITEN. DE EINDPOSITIES BLIJVEN HIERBIJ MECHANISCH INGESTELD.
CONTROLEER DE DRAAIRICHTING DIRECT NA HET AANSLUITEN. DE EINDPOSITIES BLIJVEN HIERBIJ MECHANISCH INGESTELD.
SPANNING INSCHAKELEN
Schakel de 230 V voeding in nadat de aansluiting is gecontroleerd.
OMHOOG TESTEN
Geef de opdracht OMHOOG. Beweegt het vouwgordijn omhoog, dan staat de draairichting goed.
VERKEERDE RICHTING
Beweegt het vouwgordijn omlaag bij OMHOOG, schakel dan eerst de voeding volledig uit.
BRUIN EN ZWART WISSELEN
Wissel de bruine en zwarte richtingsdraad op de schakelaar/controller om. Schakel daarna weer in en test opnieuw.
LET OP: Wissel de richtingsdraden alleen spanningsloos. De mechanische eindposities worden hierdoor niet gewist.
Afstelpunten op de motor
BLINDDESIGN STELT DE BOVEN- EN ONDERPOSITIE VOORAF AL AF. GEBRUIK DE MEEGELEVERDE AFSTELSLEUTEL ALLEEN WANNEER Je EEN EINDPOSITIE WILT BIJREGELEN.
BLINDDESIGN STELT DE BOVEN- EN ONDERPOSITIE VOORAF AL AF. GEBRUIK DE MEEGELEVERDE AFSTELSLEUTEL ALLEEN WANNEER Je EEN EINDPOSITIE WILT BIJREGELEN.

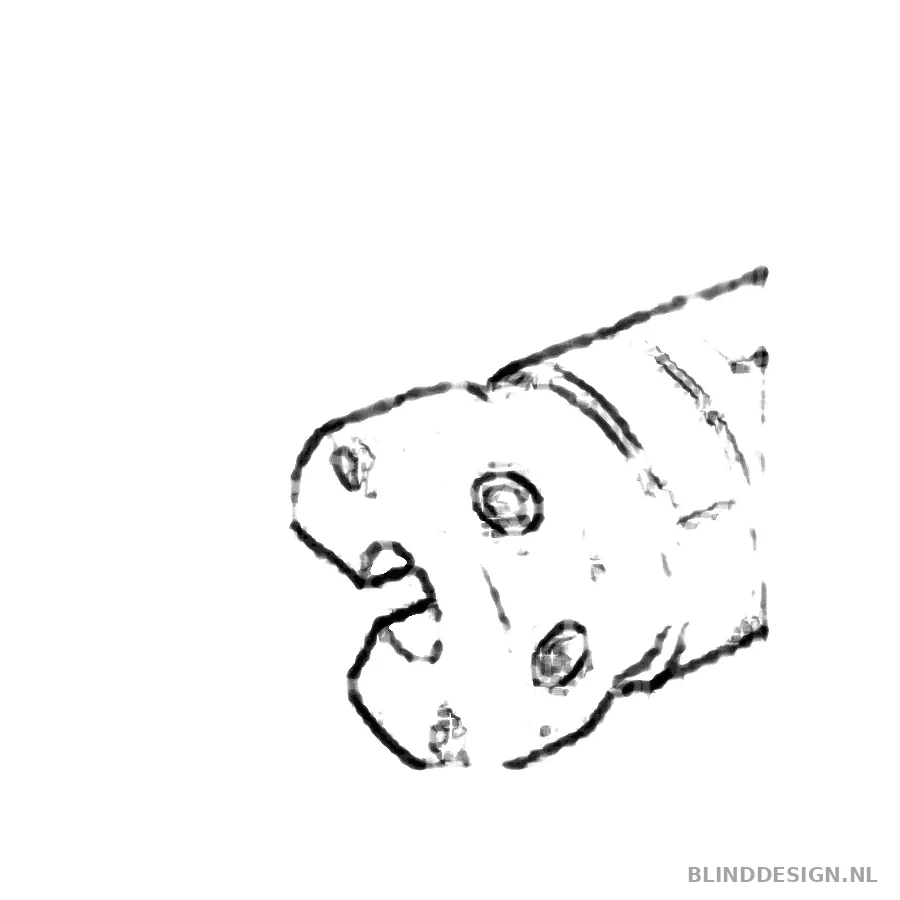

TWEE MECHANISCHE AFSTELOPENINGEN
Op de motorkop zitten twee afstelopeningen. Iedere opening hoort bij één draairichting. De tekening is rechtstreeks afgeleid van de aangeleverde Sonesse 40 WT motorfoto.
JUISTE OPENING BEPALEN
Laat het vouwgordijn in de richting lopen die je wilt bijregelen en gebruik de daarbij horende afstelopening. Wijs een opening niet vooraf als boven of onder aan: dit hangt af van de draairichting en montage.
MEEGELEVERDE AFSTELSLEUTEL
Somfy schrijft voor deze mechanische PA-afstelling een handmatige 4 mm kogelkop-inbussleutel (5/32 inch) voor. Gebruik geen elektrische schroevendraaier.
MEER OF MINDER SLAG
Richting + vergroot de slag van het vouwgordijn. De tegengestelde richting verkleint de slag. Stel steeds in kleine stapjes bij.

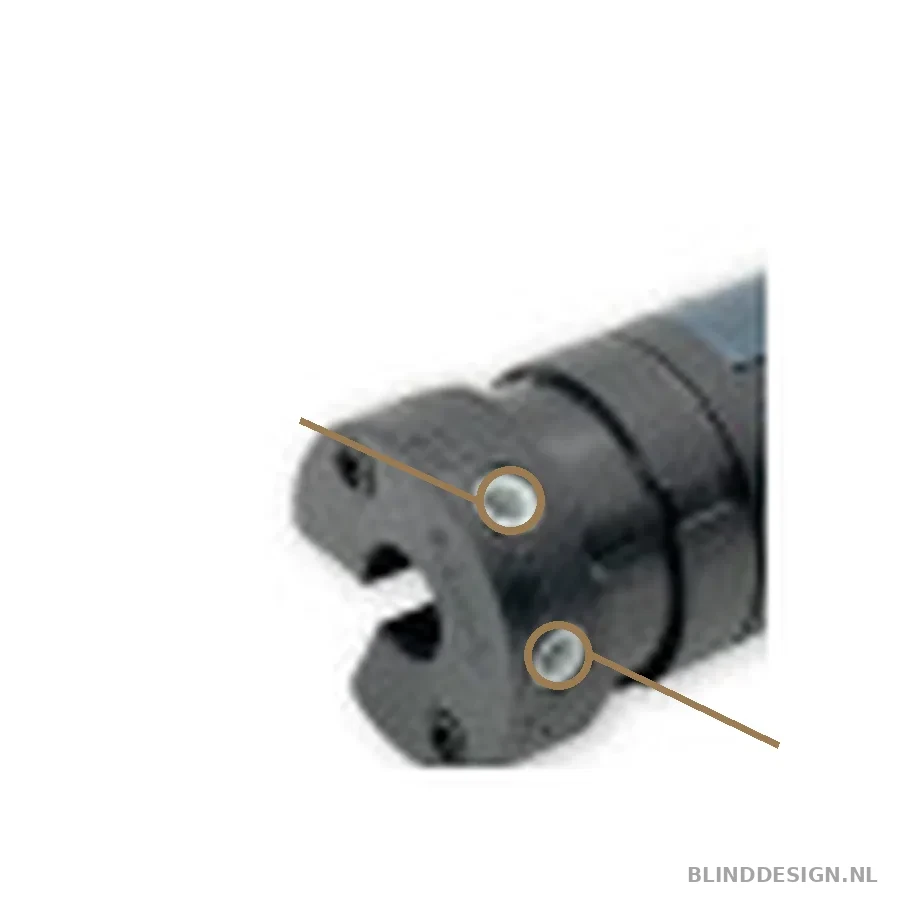

LET OP: De twee zilverkleurig omrande openingen in de afbeelding zijn de afstelopeningen. De overige zichtbare gaten/schroeven op de motorkop zijn geen afstelpunten.
Bovenpositie bijstellen
BLINDDESIGN STELT VOORAF EEN BOVENPOSITIE IN. GEBRUIK DEZE STAPPEN ALLEEN WANNEER Je DE BOVENPOSITIE LATER IETS WILT AANPASSEN.
BLINDDESIGN STELT VOORAF EEN BOVENPOSITIE IN. GEBRUIK DEZE STAPPEN ALLEEN WANNEER Je DE BOVENPOSITIE LATER IETS WILT AANPASSEN.
NAAR HUIDIGE BOVENPOSITIE
Laat het vouwgordijn met OMHOOG naar de bestaande bovenpositie lopen totdat de motor vanzelf stopt.
BIJBEHORENDE AFSTELOPENING
Gebruik de afstelopening die hoort bij de draairichting OMHOOG.
VERDER LATEN DOORLOPEN
Moet het vouwgordijn verder omhoog? Draai de betreffende stelschroef rustig in de richting + zodat de slag groter wordt.
EERDER LATEN STOPPEN
Moet het vouwgordijn eerder stoppen? Verklein de slag met de betreffende stelschroef. Beweeg het vouwgordijn zo nodig eerst iets van de eindpositie weg.
CONTROLEREN
Laat het vouwgordijn eerst een stuk zakken en stuur het daarna opnieuw volledig omhoog. Herhaal alleen kleine correcties totdat de positie klopt.
LET OP: Forceer de afstelschroef niet. BlindDesign levert de afstelsleuteltjes standaard mee.
Onderpositie bijstellen
BLINDDESIGN STELT VOORAF EEN ONDERPOSITIE IN. GEBRUIK DEZE STAPPEN ALLEEN WANNEER Je DE ONDERPOSITIE LATER IETS WILT AANPASSEN.
BLINDDESIGN STELT VOORAF EEN ONDERPOSITIE IN. GEBRUIK DEZE STAPPEN ALLEEN WANNEER Je DE ONDERPOSITIE LATER IETS WILT AANPASSEN.
NAAR HUIDIGE ONDERPOSITIE
Laat het vouwgordijn met OMLAAG naar de bestaande onderpositie lopen totdat de motor vanzelf stopt.
BIJBEHORENDE AFSTELOPENING
Gebruik de afstelopening die hoort bij de draairichting OMLAAG.
VERDER LATEN DOORLOPEN
Moet het vouwgordijn verder omlaag? Draai de betreffende stelschroef rustig in de richting + zodat de slag groter wordt.
EERDER LATEN STOPPEN
Moet het vouwgordijn eerder stoppen? Verklein de slag met de betreffende stelschroef. Beweeg het vouwgordijn zo nodig eerst iets van de eindpositie weg.
CONTROLEREN
Laat het vouwgordijn eerst een stuk omhoog lopen en stuur het daarna opnieuw volledig omlaag. Herhaal alleen kleine correcties totdat de positie klopt.
LET OP: De boven- en onderpositie zijn volledig mechanisch. Er hoeft na het bijregelen niets elektronisch opgeslagen te worden.
Beide eindposities opnieuw afstellen
WILT Je BEIDE EINDPOSITIES OPNIEUW INSTELLEN, DAN KAN DAT ZONDER RESET OF PROGRAMMEERMODUS. DE TWEE MECHANISCHE LIMIETEN WORDEN AFZONDERLIJK AFGESTELD.
WILT Je BEIDE EINDPOSITIES OPNIEUW INSTELLEN, DAN KAN DAT ZONDER RESET OF PROGRAMMEERMODUS. DE TWEE MECHANISCHE LIMIETEN WORDEN AFZONDERLIJK AFGESTELD.
DRAAIRICHTING EERST CONTROLEREN
Controleer eerst dat OMHOOG werkelijk omhoog en OMLAAG werkelijk omlaag bedient.
BOVENPOSITIE AFSTELLEN
Laat het vouwgordijn omhoog lopen en stel de bijbehorende mechanische limiet op de gewenste bovenpositie.
ONDERPOSITIE AFSTELLEN
Laat het vouwgordijn omlaag lopen en stel de andere mechanische limiet op de gewenste onderpositie.
VOLLEDIGE CYCLUS TESTEN
Laat het vouwgordijn daarna volledig omhoog, omlaag en opnieuw omhoog lopen. Controleer beide afslagpunten.
KLEINE CORRECTIES
Corrigeer alleen de betreffende limiet wanneer één positie nog niet goed staat. De andere limiet hoeft dan niet opnieuw te worden ingesteld.
LET OP: Somfy geeft aan dat de boven- en onderlimiet in willekeurige volgorde mogen worden ingesteld. In deze handleiding gebruiken wij voor de duidelijkheid boven eerst.

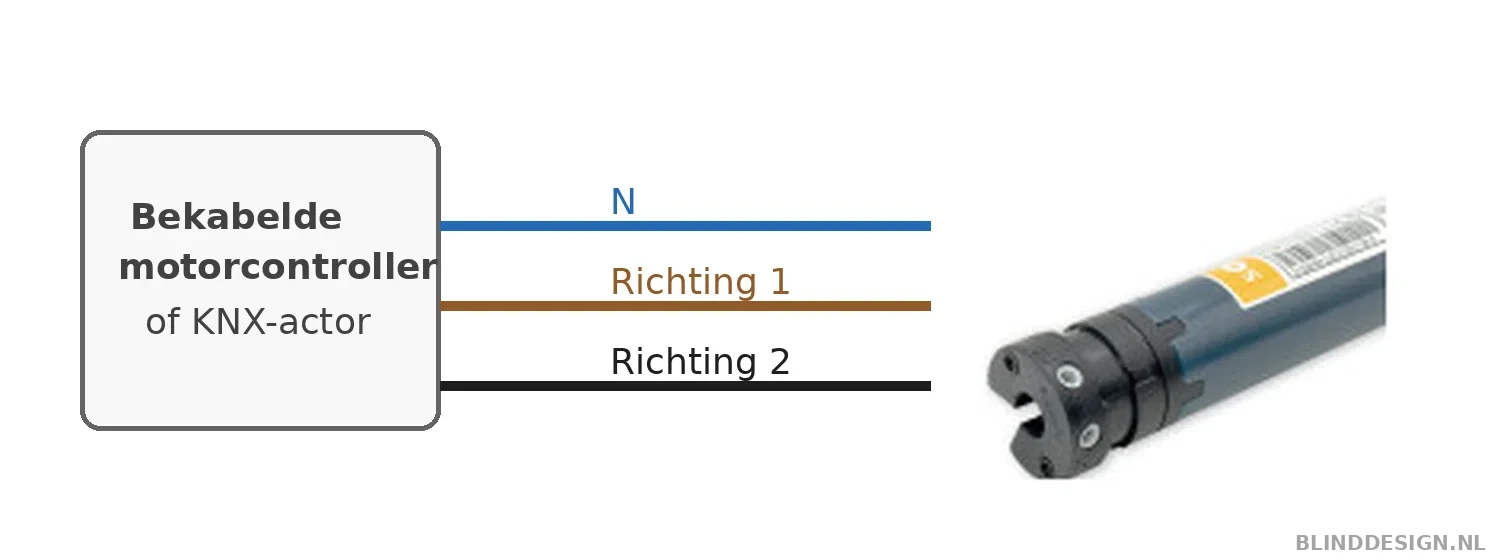

Bekabelde besturing / domotica
DE SONESSE 40 WT IS AAN DE MOTORZIJDE EENVOUDIG: NUL PLUS TWEE 230 V RICHTINGSDRADEN. DE VERDERE PROGRAMMERING HOORT BIJ HET GEKOZEN DOMOTICASYSTEEM.
DE SONESSE 40 WT IS AAN DE MOTORZIJDE EENVOUDIG: NUL PLUS TWEE 230 V RICHTINGSDRADEN. DE VERDERE PROGRAMMERING HOORT BIJ HET GEKOZEN DOMOTICASYSTEEM.
BEKABELDE MOTORCONTROLLER
Een geschikte motorcontroller of jaloezieactor mag de twee richtingen schakelen zolang OMHOOG en OMLAAG onderling vergrendeld zijn.
KNX
Bij KNX wordt de motor niet rechtstreeks op de KNX-bus aangesloten. Gebruik een geschikte 230 V jaloezie-/rolluikactor tussen KNX en de motor.
IEDERE MOTOR EIGEN UITGANG
Schakel meerdere WT-motoren niet rechtstreeks parallel op dezelfde motoruitgang. Gebruik per motor een daarvoor geschikte, elektrisch gescheiden uitgang of motorcontroller.
MOTORINSTELLING BLIJFT MECHANISCH
De domotica verandert de mechanische boven- en onderlimiet in de motor niet. Die posities stelt je altijd op de motorkop af.
LET OP: Functies zoals scènes, tijdschema’s of percentageposities horen bij de gekozen domotica/actor en vallen buiten deze motorhandleiding.
Geen elektronische reset
DE SONESSE 40 WT HEEFT GEEN RADIOGEHEUGEN OF ELEKTRONISCHE EINDPOSITIEPROGRAMMERING. EEN FABRIEKSRESET ZOALS BIJ RTS, IO OF ZIGBEE BESTAAT DAAROM NIET.
DE SONESSE 40 WT HEEFT GEEN RADIOGEHEUGEN OF ELEKTRONISCHE EINDPOSITIEPROGRAMMERING. EEN FABRIEKSRESET ZOALS BIJ RTS, IO OF ZIGBEE BESTAAT DAAROM NIET.
GEEN PROG-KNOP
Deze WT-motor gebruikt geen PROG-knop voor programmeren, koppelen of resetten.
GEEN MY-POSITIE
De motor heeft zelf geen favoriete MY-positie. Een eventuele tussenpositie wordt door de externe besturing gemaakt, niet door de WT-motor.
STROOM UIT/AAN WIST NIETS
Een stroomonderbreking wist de mechanische eindposities niet. Gebruik dus geen RTS- of io-stroomresetprocedure.
OPNIEUW BEGINNEN
Wilt je helemaal opnieuw beginnen, stel dan de twee mechanische eindlimieten opnieuw af volgens hoofdstuk 06.
LET OP: Gebruik bij deze motor nooit resetstappen uit een Sonesse 40 RTS-, io- of Zigbee-handleiding.
Normale bediening en storingscontrole
CONTROLEER EERST VOEDING, SCHAKELAAR, DRAAIRICHTING EN MECHANISCHE LIMIETEN VOORDAT Je ONDERDELEN VERVANGT.
CONTROLEER EERST VOEDING, SCHAKELAAR, DRAAIRICHTING EN MECHANISCHE LIMIETEN VOORDAT Je ONDERDELEN VERVANGT.
MOTOR REAGEERT NIET
Controleer de 230 V voeding, nul, richtingsdraden en de schakelaar of motorcontroller. Controleer ook of de motor thermisch is uitgeschakeld.
MOTOR DRAAIT VERKEERDE KANT OP
Schakel de spanning uit en wissel bruin en zwart om op de schakelaar/controller. Test daarna opnieuw.
MOTOR STOPT TE VROEG
Controleer of je de juiste mechanische limiet gebruikt en vergroot de slag voorzichtig met de betreffende stelschroef.
MOTOR STOPT TE LAAT
Verklein de slag van de betreffende mechanische limiet. Test daarna opnieuw vanaf enige afstand van het eindpunt.
MOTOR WARM / TIJDELIJK GESTOPT
Na veel bewegingen achter elkaar kan de thermische beveiliging actief zijn. Laat de motor afkoelen en probeer daarna opnieuw.
LET OP: Blijft de motor onjuist functioneren terwijl voeding, bedrading en limieten goed staan, neem dan contact op met BlindDesign.
Technisch overzicht
KORTE SAMENVATTING VAN DE ONDERDELEN DIE BIJ MONTAGE, SERVICE EN LATER BIJREGELEN HET BELANGRIJKST ZIJN.
KORTE SAMENVATTING VAN DE ONDERDELEN DIE BIJ MONTAGE, SERVICE EN LATER BIJREGELEN HET BELANGRIJKST ZIJN.

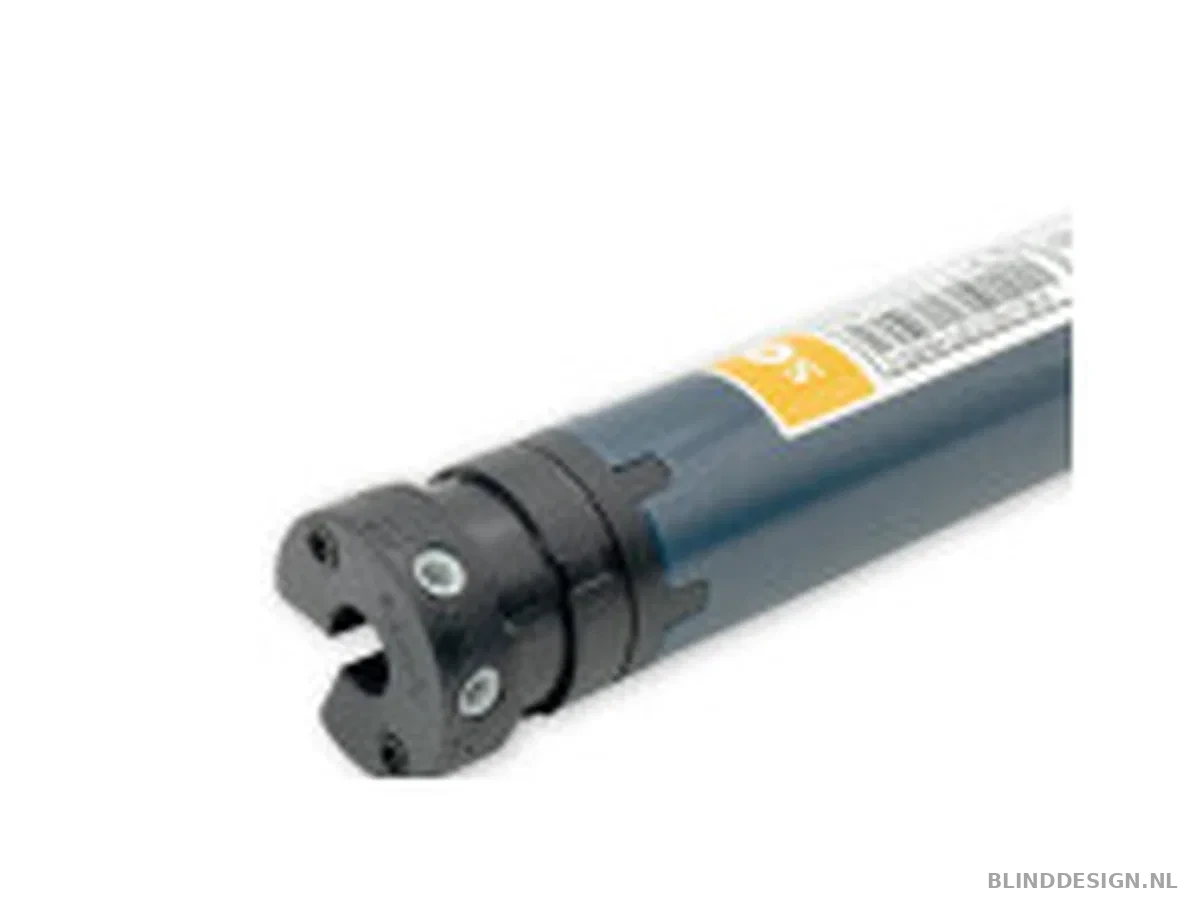

MOTOR
Somfy Sonesse 40 WT, bekabelde 230 V motor met mechanische Progressive Adjustment eindschakelaars.
MOTORKOP
Twee mechanische afstelopeningen, één voor iedere draairichting. Gebruik alleen de zilverkleurig omrande afstelopeningen.
AFSTELGEREEDSCHAP
Handmatige 4 mm kogelkop-inbussleutel / 5/32 inch. BlindDesign levert de afstelsleuteltjes standaard mee.
BEKABELING
Blauw = nul. Bruin en zwart = de twee richtingen. Gebruik altijd een vergrendelde schakelaar of geschikte motorcontroller.

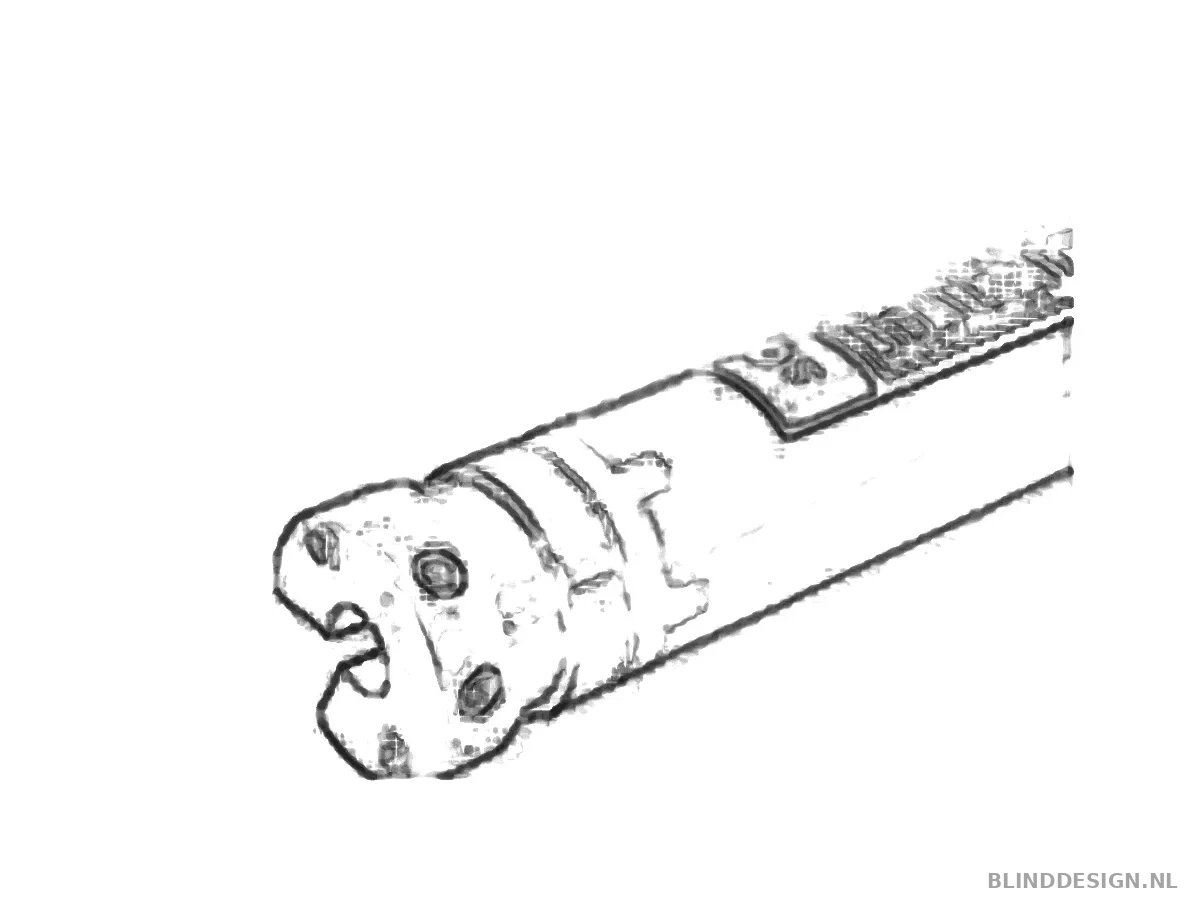

LET OP: De motortekening en kopse-kanttekening in deze handleiding zijn rechtstreeks afgeleid van de door BlindDesign aangeleverde foto van deze motor; er zijn geen extra knoppen of aansluitingen toegevoegd.
Vraag over het afstellen?
Neem contact op met BlindDesign als je hulp nodig hebt bij het instellen of programmeren van je elektrische vouwgordijnen.
