Alle instellingen op één pagina
Gebruik de inhoudsopgave om direct naar de juiste instelling te gaan. De stappen hieronder volgen de BlindDesign-handleiding voor deze motor.
Aanmelden batterijmotor
BLINDDESIGN PROGRAMMEERT VOORAF ALLE VOUWGORDIJNEN OP DE YSIA. GEBRUIK DEZE STAPPEN WANNEER EEN REEDS AFGESTELDE MOTOR NOG AAN EEN YSIA-KANAAL MOET WORDEN GEKOPPELD.
BLINDDESIGN PROGRAMMEERT VOORAF ALLE VOUWGORDIJNEN OP DE YSIA. GEBRUIK DEZE STAPPEN WANNEER EEN REEDS AFGESTELDE MOTOR NOG AAN EEN YSIA-KANAAL MOET WORDEN GEKOPPELD.
MOTOR IN PROGRAMMEERMODUS
Houd de PROG-knop op de motor ongeveer 3 seconden ingedrukt tot de motor 1 keer kort beweegt en de motor-LED oranje knippert.
KANAAL KIEZEN

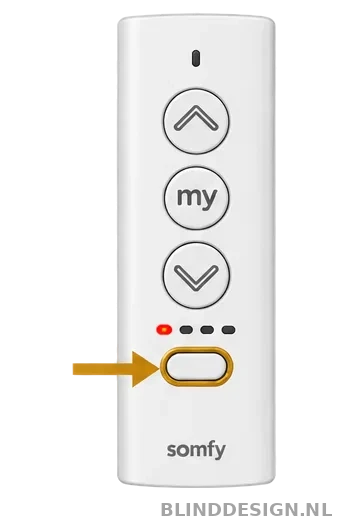

Selecteer op de Ysia 5 het gewenste kanaal. Gebruik bij voorkeur een vrij individueel kanaal.
YSIA KOPPELEN

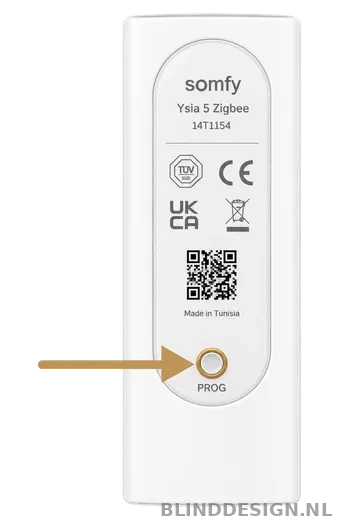

Druk de PROG-knop achterop de Ysia heel kort in. Ysia en motor geven groene LED-feedback en de motor beweegt 1 keer kort.

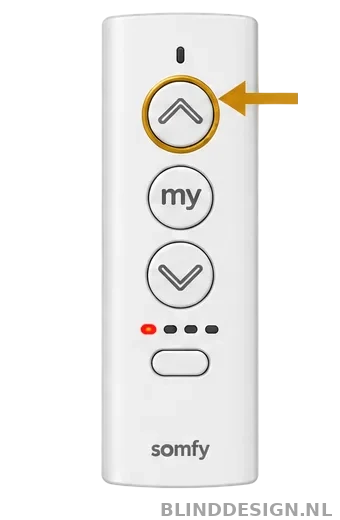

BEDIENING TESTEN
Test OMHOOG en OMLAAG. De bestaande boven- en onderpositie blijven behouden.
Afstellen bovenpositie
BLINDDESIGN STELT VOORAF EEN BOVEN- EN ONDERPOSITIE IN. VOLG DEZE STAPPEN WANNEER Je DE BOVENPOSITIE WILT AANPASSEN.
BLINDDESIGN STELT VOORAF EEN BOVEN- EN ONDERPOSITIE IN. VOLG DEZE STAPPEN WANNEER Je DE BOVENPOSITIE WILT AANPASSEN.
JUISTE KANAAL KIEZEN
Selecteer het individuele kanaal van het vouwgordijn dat je wilt bijregelen. Houd de Ysia dicht bij de motor.
INSTELMODUS OPENEN
Houd de PROG-knop achterop de Ysia ingedrukt tot de motor 1 keer kort beweegt.
MOTOR ZOEKEN

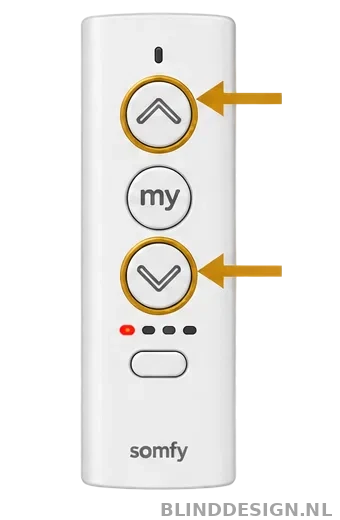

Druk OMHOOG + OMLAAG heel kort tegelijk. Wacht tot de Ysia groen bevestigt en de motor opnieuw kort beweegt.
NIEUWE BOVENPOSITIE
Beweeg met OMHOOG of OMLAAG naar de exact gewenste nieuwe bovenpositie.
BOVENPOSITIE OPSLAAN

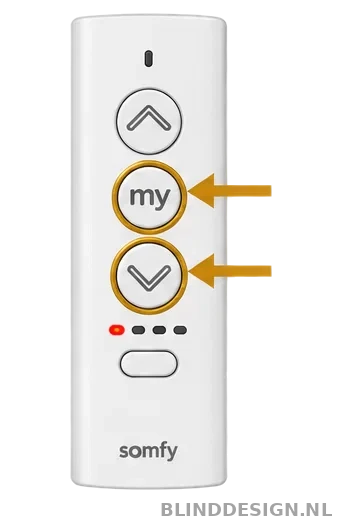

Druk MY + OMLAAG tegelijk heel kort in. De motor beweegt 1 keer kort.
PROGRAMMATIE AFSLUITEN
Houd OMHOOG + OMLAAG ingedrukt tot de status-LED op de Ysia stopt met knipperen. Test daarna de nieuwe bovenpositie.
Afstellen onderpositie
BLINDDESIGN STELT VOORAF EEN BOVEN- EN ONDERPOSITIE IN. VOLG DEZE STAPPEN WANNEER Je DE ONDERPOSITIE WILT AANPASSEN.
BLINDDESIGN STELT VOORAF EEN BOVEN- EN ONDERPOSITIE IN. VOLG DEZE STAPPEN WANNEER Je DE ONDERPOSITIE WILT AANPASSEN.
JUISTE KANAAL KIEZEN
Selecteer het individuele kanaal van het vouwgordijn dat je wilt bijregelen. Houd de Ysia dicht bij de motor.
INSTELMODUS OPENEN
Houd de PROG-knop achterop de Ysia ingedrukt tot de motor 1 keer kort beweegt.
MOTOR ZOEKEN
Druk OMHOOG + OMLAAG heel kort tegelijk. Wacht tot de Ysia groen bevestigt en de motor opnieuw kort beweegt.
NIEUWE ONDERPOSITIE
Beweeg met OMHOOG of OMLAAG naar de exact gewenste nieuwe onderpositie.
ONDERPOSITIE OPSLAAN

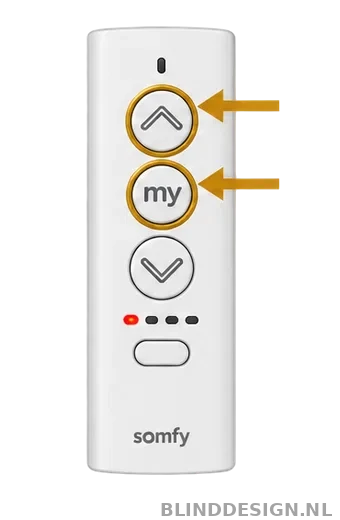

Druk OMHOOG + MY tegelijk heel kort in. De motor beweegt 1 keer kort.
PROGRAMMATIE AFSLUITEN
Houd OMHOOG + OMLAAG ingedrukt tot de status-LED op de Ysia stopt met knipperen. Test daarna de nieuwe onderpositie.
Instellen tussenpositie
DE TUSSENPOSITIE IS EEN STAND DIE Je VEEL GEBRUIKT. DEZE FAVORIETE POSITIE WORDT MET DE MY-TOETS BEDIEND.
DE TUSSENPOSITIE IS EEN STAND DIE Je VEEL GEBRUIKT. DEZE FAVORIETE POSITIE WORDT MET DE MY-TOETS BEDIEND.
KANAAL KIEZEN
Selecteer het juiste individuele kanaal of groepskanaal.
GEWENSTE POSITIE

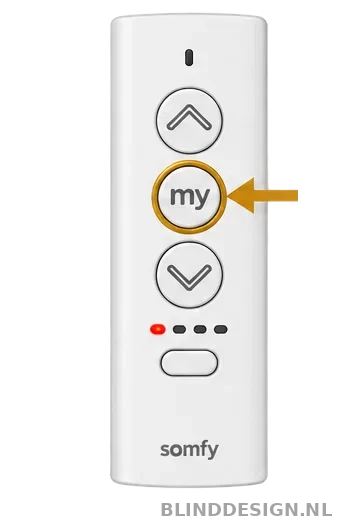

Beweeg het vouwgordijn met OMHOOG of OMLAAG. Druk MY eenmaal om op de gewenste positie te stoppen.
TUSSENPOSITIE OPSLAAN
Houd MY ingedrukt tot de motor 1 keer kort beweegt. De groene LED op de Ysia bevestigt de opslag.
TUSSENPOSITIE OPROEPEN
Zet het vouwgordijn ergens anders en druk MY twee keer snel achter elkaar. Het vouwgordijn loopt naar de opgeslagen MY-positie.
TUSSENPOSITIE WIJZIGEN
Zet het vouwgordijn op de nieuwe gewenste positie en houd MY opnieuw ingedrukt tot de motor kort beweegt. De nieuwe positie vervangt de oude.
Met alleen de Ysia is geen afzonderlijke handeling gedocumenteerd om uitsluitend de MY-positie te wissen. Je kunt de MY-positie wel wijzigen door een nieuwe positie op te slaan.
Aanpassen draairichting
VOER HET WIJZIGEN VAN DE DRAAIRICHTING ALTIJD PER INDIVIDUELE MOTOR UIT, NIET OP EEN GROEPSKANAAL.
VOER HET WIJZIGEN VAN DE DRAAIRICHTING ALTIJD PER INDIVIDUELE MOTOR UIT, NIET OP EEN GROEPSKANAAL.
JUISTE KANAAL KIEZEN
Selecteer het individuele kanaal van de motor en houd de Ysia dicht bij de motor.
INSTELMODUS OPENEN
Houd Ysia-PROG ingedrukt tot de motor 1 keer kort beweegt.
MOTOR ZOEKEN
Druk OMHOOG + OMLAAG heel kort tegelijk. Na enkele seconden beweegt de motor opnieuw kort.
DRAAIRICHTING OMKEREN
Houd MY ingedrukt tot de motor opnieuw 1 keer kort beweegt.
INSTELMODUS AFSLUITEN
Houd OMHOOG + OMLAAG ingedrukt tot de Ysia-status-LED stopt met knipperen.
CONTROLEREN
Druk OMHOOG en controleer of de draairichting nu klopt.
Maken van groepen
Je KUNT LOSSE VOUWGORDIJNEN OP EIGEN KANALEN HOUDEN EN DEZELFDE MOTOREN DAARNAAST AAN EEN GROEPSKANAAL KOPPELEN.
Je KUNT LOSSE VOUWGORDIJNEN OP EIGEN KANALEN HOUDEN EN DEZELFDE MOTOREN DAARNAAST AAN EEN GROEPSKANAAL KOPPELEN.
KANALEN BEPALEN
Bepaal welke individuele kanalen je wilt samenvoegen en kies een vrij kanaal als groepskanaal.
BRONKANAAL KIEZEN
Selecteer het individuele kanaal waarop de eerste motor al werkt.
BRONKANAAL OPENEN
Houd Ysia-PROG ongeveer 3 seconden ingedrukt. De motor beweegt 1 keer kort.
GROEPSKANAAL KIEZEN
Druk op de kanaalkeuzeknop en selecteer het kanaal dat als groep moet dienen.
NAAR GROEP KOPIËREN
Druk Ysia-PROG heel kort in en wacht tot de motor 1 keer kort beweegt.
HERHALEN
Herhaal deze handelingen voor iedere andere individuele motor die aan de groep moet worden toegevoegd.
De individuele kanalen blijven bestaan; de motoren worden daarnaast aan het gekozen groepskanaal gekoppeld.
Extra motor toevoegen
GEBRUIK DEZE STAPPEN OM EEN EXTRA MOTOR AAN EEN BESTAAND YSIA-KANAAL OF GROEPSKANAAL TOE TE VOEGEN.
GEBRUIK DEZE STAPPEN OM EEN EXTRA MOTOR AAN EEN BESTAAND YSIA-KANAAL OF GROEPSKANAAL TOE TE VOEGEN.
EXTRA MOTOR OPENEN
Houd motor-PROG ongeveer 3 seconden vast tot de motor 1 keer kort beweegt en de motor-LED oranje knippert.
YSIA DICHTBIJ HOUDEN
Houd de reeds gekoppelde Ysia tijdens het koppelen binnen ongeveer 1,5 meter van de motor.
JUISTE KANAAL KIEZEN
Selecteer het bestaande individuele kanaal of groepskanaal waar de extra motor bij moet.
MOTOR KOPPELEN
Druk Ysia-PROG heel kort in.
BEVESTIGING
Ysia knippert groen, de motor-LED knippert groen en gaat uit. De motor beweegt 1 keer kort.
TESTEN
Test of alle motoren op het gekozen kanaal reageren.
Extra Ysia-afstandsbediening
EEN EXTRA YSIA MOET EERST HETZELFDE ZIGBEE-NETWERK DELEN. DIT IS ANDERS DAN BIJ RTS.
EEN EXTRA YSIA MOET EERST HETZELFDE ZIGBEE-NETWERK DELEN. DIT IS ANDERS DAN BIJ RTS.
AFSTANDSBEDIENINGEN BIJ ELKAAR
Gebruik R1 als bestaande gekoppelde Ysia en R2 als nieuwe Ysia. Houd beide binnen ongeveer 1,5 meter van elkaar.
NIEUWE YSIA VOORBEREIDEN
Houd PROG op R2 ingedrukt tot de status-LED 3 keer rood knippert. Laat daarna los.
ORANJE BEVESTIGEN
Controleer dat R2 daarna oranje knippert.
NETWERK DELEN
Druk PROG op de bestaande gekoppelde R1 heel kort in. De LED's van de betrokken Ysia-afstandsbedieningen worden groen.
MEER YSIA-AFSTANDSBEDIENINGEN
Herhaal dezelfde procedure wanneer je nog een extra Ysia wilt toevoegen.
MOTOREN OPNIEUW KOPPELEN
Na network sharing kunnen bestaande motor-koppelingen verloren zijn gegaan. Koppel de gewenste motoren en kanalen opnieuw indien nodig.
Bij network sharing kunnen eerdere remote-koppelingen verloren gaan. Controleer alle kanalen na afloop.
Kanaal verwijderen
HIERMEE VERWIJDERT Je ÉÉN GEKOZEN YSIA-KANAAL OF AFSTANDSBEDIENING VAN ÉÉN MOTOR.
HIERMEE VERWIJDERT Je ÉÉN GEKOZEN YSIA-KANAAL OF AFSTANDSBEDIENING VAN ÉÉN MOTOR.
KANAAL SELECTEREN
Kies op de Ysia 5 het kanaal dat van de motor moet worden verwijderd.
PROGRAMMEREN OPENEN
Houd Ysia-PROG ongeveer 3 seconden ingedrukt en laat los. De motor beweegt 1 keer en de Ysia knippert oranje.
MOTOR SCANNEN
Druk OMHOOG + OMLAAG heel kort tegelijk terwijl je dichtbij de te verwijderen motor staat.
JUISTE MOTOR KIEZEN
Is de verkeerde motor gevonden, druk OMHOOG + OMLAAG opnieuw heel kort om verder te scannen.
KOPPELING VERWIJDEREN
Houd Ysia-PROG ongeveer 5 seconden ingedrukt tot de Ysia-LED eerst continu groen en daarna rood wordt. De motor beweegt kort.
CONTROLEREN
Test het verwijderde kanaal. De motor mag niet meer reageren.
Wilt je de programmeermodus verlaten zonder iets te verwijderen? Houd OMHOOG + OMLAAG ongeveer 5 seconden ingedrukt.
Ysia reset
GEBRUIK DIT ALLEEN ALS DE YSIA 5 ZIGBEE OPNIEUW VANAF NUL MOET WORDEN OPGEBOUWD.
GEBRUIK DIT ALLEEN ALS DE YSIA 5 ZIGBEE OPNIEUW VANAF NUL MOET WORDEN OPGEBOUWD.
PROG VASTHOUDEN
Houd de PROG-knop achterop de Ysia ingedrukt tot de status-LED 3 keer rood knippert.
ONGEVEER 15 SECONDEN
Blijf vasthouden; het bereiken van de drie rode knippers duurt ongeveer 15 seconden.
LOSLATEN
Laat PROG los. De LED knippert daarna lang oranje.
RESULTAAT
De Ysia is teruggezet naar fabrieksinstellingen en staat ongeveer 3 minuten in programmeermodus.
Een Ysia-reset wist de configuratie van de afstandsbediening. De opgeslagen eindposities in de motor blijven behouden.
Reset motor
EEN VOLLEDIGE MOTORRESET WIST GEKOPPELDE BEDIENINGEN, EINDPOSITIES, GEAVANCEERDE INSTELLINGEN EN DE MY-POSITIE.
EEN VOLLEDIGE MOTORRESET WIST GEKOPPELDE BEDIENINGEN, EINDPOSITIES, GEAVANCEERDE INSTELLINGEN EN DE MY-POSITIE.
MOTOR-PROG VASTHOUDEN
Houd de programmeerknop op de motor continu ingedrukt.
DRIE BEWEGINGEN AFWACHTEN
Blijf vasthouden tot de motor in totaal 3 keer kort op en neer heeft bewogen. Dit duurt ongeveer 15 seconden.
DIRECT LOSLATEN
Laat daarna de programmeerknop los.
BEVESTIGING
De motor-LED knippert oranje en de motor staat ongeveer 3 minuten in programmeermodus.
OPNIEUW PROGRAMMEREN
Programmeer de motor daarna volledig opnieuw volgens de stappen op de volgende pagina's.
Motor wakker maken
GEBRUIK DIT BIJ EEN NIEUWE MOTOR, EEN MOTOR IN DELIVERY MODE OF EEN MOTOR DIE TIJDENS PROGRAMMEREN NIET DIRECT REAGEERT.
GEBRUIK DIT BIJ EEN NIEUWE MOTOR, EEN MOTOR IN DELIVERY MODE OF EEN MOTOR DIE TIJDENS PROGRAMMEREN NIET DIRECT REAGEERT.
MOTOR VOEDEN
Zorg dat de motor voeding heeft en dat de accu is aangesloten.
KORT MOTOR-PROG
Druk de programmeerknop op de motor kort in. Een slapende batterijmotor kan ook wakker worden door de voeding of lader kort aan te sluiten.
BEVESTIGING
De motor maakt een korte op/neer-beweging. De motor-LED wordt kort groen en gaat daarna oranje knipperen. De programmeermodus blijft ongeveer 3 minuten actief.
Knippert de motor al oranje, dan hoeft je deze stap niet opnieuw uit te voeren.
Motor programmeren - deel 1
GEBRUIK DEZE PROCEDURE WANNEER ER NOG GEEN EINDPOSITIES EN GEEN AFSTANDSBEDIENING ZIJN OPGESLAGEN.
GEBRUIK DEZE PROCEDURE WANNEER ER NOG GEEN EINDPOSITIES EN GEEN AFSTANDSBEDIENING ZIJN OPGESLAGEN.
PROGRAMMEERMODUS MOTOR
Knippert de motor-LED niet oranje? Houd motor-PROG ongeveer 3 seconden vast tot de eerste korte beweging en wacht op oranje knipperen.
VRIJ KANAAL KIEZEN
Selecteer op de Ysia 5 een vrij individueel kanaal.
YSIA DICHTBIJ HOUDEN
Houd de Ysia tijdens het zoeken binnen ongeveer 1,5 meter van de motor.
MOTOR ZOEKEN
Druk OMHOOG + OMLAAG heel kort tegelijk.
SCAN AFWACHTEN
Als de juiste motor is gevonden bevestigen Ysia en motor groen en beweegt de motor 1 keer. Verkeerde motor? Druk OMHOOG + OMLAAG opnieuw kort.
DRAAIRICHTING TESTEN
Druk OMHOOG. Gaat het vouwgordijn de verkeerde kant op, houd MY ingedrukt tot de motor 1 keer kort beweegt en test opnieuw.
Motor programmeren - deel 2
STEL NU DE BOVEN- EN ONDERPOSITIE IN EN SLUIT DE PROGRAMMERING AF.
STEL NU DE BOVEN- EN ONDERPOSITIE IN EN SLUIT DE PROGRAMMERING AF.
BOVENPOSITIE INSTELLEN
Houd OMHOOG ingedrukt en zet het vouwgordijn exact op de gewenste bovenpositie. Fijnregelen kan met OMHOOG of OMLAAG.
BOVENPOSITIE OPSLAAN
Druk MY + OMLAAG tegelijk heel kort in. De motor beweegt 1 keer kort.
ONDERPOSITIE INSTELLEN

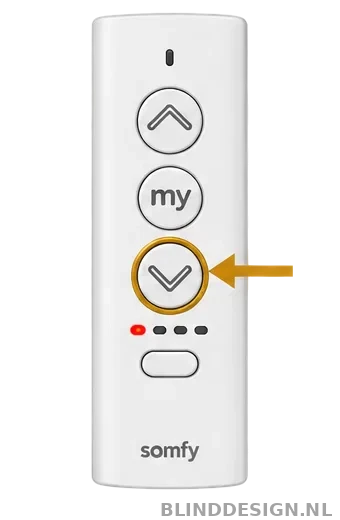

Houd OMLAAG ingedrukt en zet het vouwgordijn exact op de gewenste onderpositie.
ONDERPOSITIE OPSLAAN
Druk OMHOOG + MY tegelijk heel kort in. De motor beweegt 1 keer kort.
PROGRAMMEREN AFSLUITEN
Druk PROG achterop de Ysia heel kort in. Ysia wordt groen en gaat uit; de motor maakt 1 korte beweging.
BEDIENING TESTEN
Test OMHOOG en OMLAAG en controleer beide eindposities.
De boven- en onderpositie mogen bij de eerste programmering ook in omgekeerde volgorde worden ingesteld.
Beide eindposities opnieuw instellen - deel 1
WANNEER BEIDE EINDPOSITIES MOETEN WORDEN GECORRIGEERD, KUNT Je ZE IN ÉÉN INSTELSESSIE OPNIEUW VASTLEGGEN.
WANNEER BEIDE EINDPOSITIES MOETEN WORDEN GECORRIGEERD, KUNT Je ZE IN ÉÉN INSTELSESSIE OPNIEUW VASTLEGGEN.
JUISTE KANAAL KIEZEN
Selecteer het individuele kanaal van de motor.
INSTELMODUS OPENEN
Houd Ysia-PROG ingedrukt tot de motor 1 keer kort beweegt.
MOTOR ZOEKEN
Druk OMHOOG + OMLAAG heel kort tegelijk.
NIEUWE BOVENPOSITIE
Ga met OMHOOG of OMLAAG naar de nieuwe bovenpositie.
Beide eindposities opnieuw instellen - deel 2
SLA DE NIEUWE BOVEN- EN ONDERPOSITIE OP EN SLUIT DAARNA DE INSTELMODUS AF.
SLA DE NIEUWE BOVEN- EN ONDERPOSITIE OP EN SLUIT DAARNA DE INSTELMODUS AF.
BOVENPOSITIE OPSLAAN
Druk MY + OMLAAG kort tegelijk. De motor beweegt kort.
NIEUWE ONDERPOSITIE
Ga met OMHOOG of OMLAAG naar de nieuwe onderpositie.
ONDERPOSITIE OPSLAAN
Druk OMHOOG + MY kort tegelijk. De motor beweegt kort.
PROGRAMMATIE AFSLUITEN
Houd OMHOOG + OMLAAG ingedrukt tot de Ysia-status-LED stopt met knipperen.
De boven- en onderpositie mogen in willekeurige volgorde worden aangepast.
Vraag over het afstellen?
Neem contact op met BlindDesign als je hulp nodig hebt bij het instellen of programmeren van je elektrische vouwgordijnen.
