Montage in de juiste volgorde
Deze online handleiding volgt de officiële Interstil montagevolgorde. Voor het programmeren van de Somfy motor gebruik je daarna de handleiding van jouw motor.
Voor montage
CONTROLEER MONTAGE, STEUNAFSTAND EN EINDEN VOORDAT DE RAIL WORDT VASTGEZET.
Kies wand of plafond
Wandmontage gebruikt een vlakke steun van 10 of 15 cm. Plafondmontage gebruikt de kleine verborgen steun.
Controleer beide railuiteinden
Bij een vrije zijde kan het zichtprofiel circa 3 cm voorbij het glijkanaal doorlopen. Controleer daarom links en rechts de bestelde eindafwerking.
Steunafstand bepalen
Plaats de eerste en laatste steun minimaal circa 150 mm uit het einde. De maximale tussenafstand hangt af van gordijngewicht en montagewijze.
Bij gordijnen tot 2 kg per meter: maximaal 200 cm steunafstand aan de wand en 160 cm aan het plafond. Bij zwaardere gordijnen moeten de steunen dichter bij elkaar.
Universele retour aan de motorzijde
ALLEEN NODIG BIJ EEN VRIJSTAAND UITEINDE.
Retour plaatsen
Bij een vrijstaand uiteinde wordt de universele retour aan de motorzijde eerst gemonteerd. Bij een wand-aanslag is deze stap niet nodig.
Steunen en rail monteren
MONTEER DE STEUNEN RECHT EN ZET DAARNA DE E1 IN DE STEUNEN.
Wandmontage
Bevestig de wandsteunen op de juiste hoogte. Houd rekening met minimaal circa 100 mm vrije ruimte bij een haakse aansluitende wand.
Plafondmontage
De plafondsteun valt achter het profiel. Klik of draai de rail volgens de montagebeweging in de steunen.

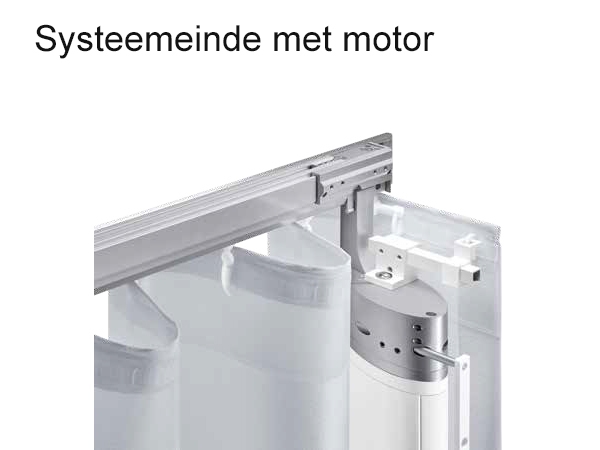

Motor stabiliseren
DE MOTOR MOET ZONDER SPANNING OP DE CONSTRUCTIE WORDEN VASTGEZET.
Stabilisatiesteun plaatsen
Zet de motorstabilisatie vast zonder de motor scheef te trekken. Stel de motor recht voordat de steun definitief wordt vastgezet.
Plafondalternatief
Bij plafondmontage kan de stabilisatie volgens Interstil ook van boven via het motorhuis worden uitgevoerd met een draadeind van circa 12 cm.
Werk aan 230V-aansluitingen alleen spanningsloos en laat vaste elektrische aansluiting door een vakbekwaam installateur uitvoeren.
Gordijn ophangen
DE E1 HEEFT APARTE OPLOSSINGEN VOOR WAVE EN GEWONE PLOOI.
Wave

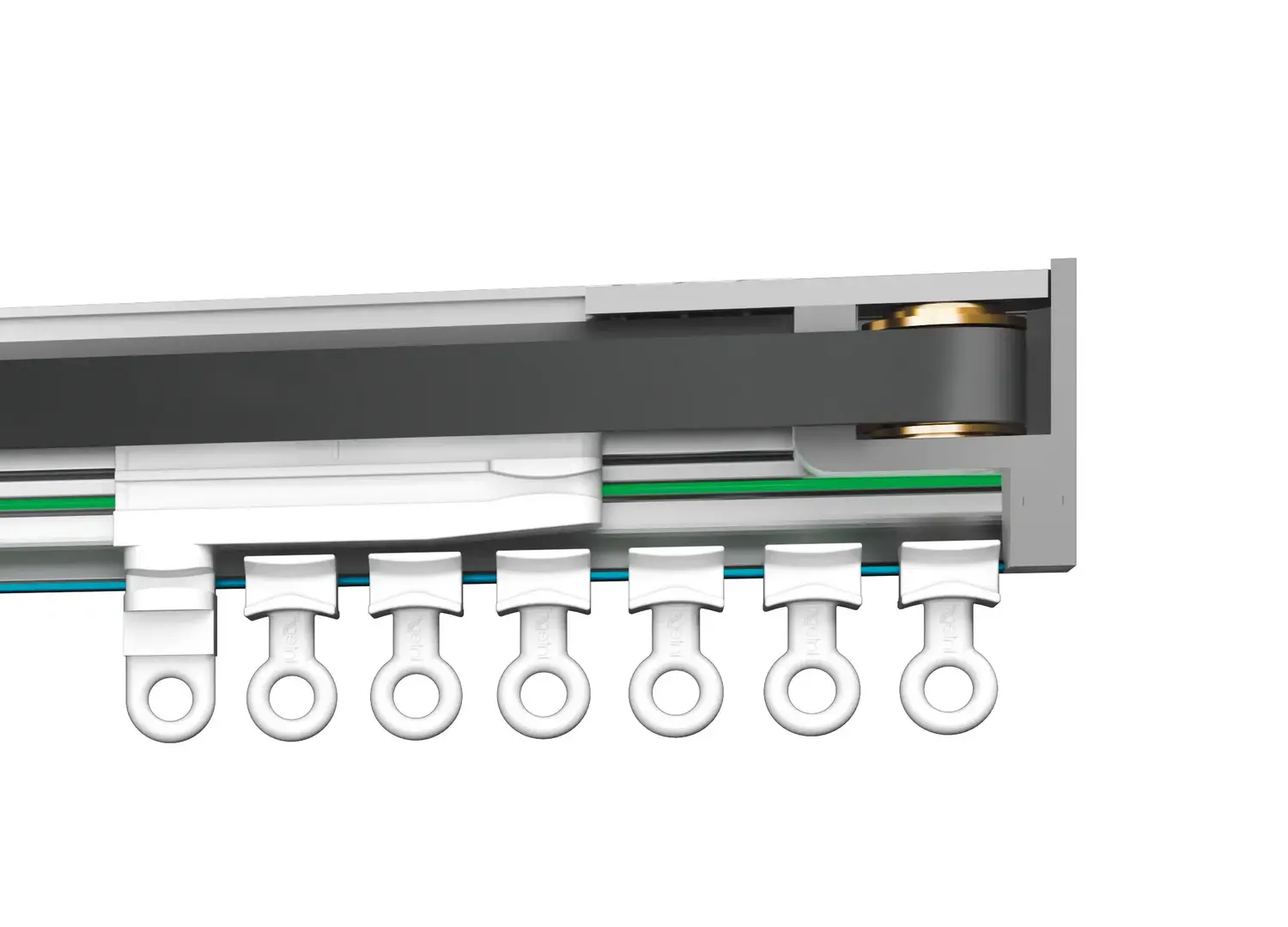

Gebruik de gekoppelde waveglijders en haak het gordijn in de juiste volgorde in. De voorloper en de laatste glijder hebben een aparte positie.
Enkele of dubbele plooi
Gebruik gewone glijders. Is er meer glijdermateriaal aanwezig dan nodig, verwijder dan het teveel voordat het gordijn volledig wordt ingehaakt.
Retour aan de niet-motorzijde
Bij een vrijstaand uiteinde wordt na het ophangen ook de universele retour aan de andere zijde gemonteerd.
Video’s en montagetekeningen
BEKIJK DE JUISTE VIDEO VOOR JOUW GORDIJN.
Na de mechanische montage programmeer je de Somfy motor met de aparte motorhandleiding. Op de handleidingenpagina vind je Irismo 45 WF RTS, Glydea 60 RTS, WT en Zigbee.
Hulp bij montage of inmeten?
Stuur een foto en de maten als je twijfelt over steunen, eindafwerking of motorzijde.
