Handleiding · elektrische gordijnrails

Montagetekeningen Interstil E1

De montagevolgorde en tekeningen van de Interstil SMART.ELECTRIC montagehandleiding, stap voor stap.

6 montagestappenInterstil SMART.ELECTRICWand & plafond

Uitleg in woorden? Lees de online montagehandleiding Interstil E1. Daar staan ook de montagefilms.

Interstil E1 elektrische gordijnrail — Interstil E1 SMART.ELECTRIC.

Montage volgorde

Universeel retour aan motorzijde (bij vrijstaande versie)
Steun monteren
Garnituur monteren
Motor stabilisering monteren
Gordijn ophangen (bij geplooid gordijn evt. het teveel aan glijders uitnemen)
Evt. de universeel retour aan de niet motor zijde monteren

01

Universeel retour bij motor

Alleen bij vrijstaande versie.

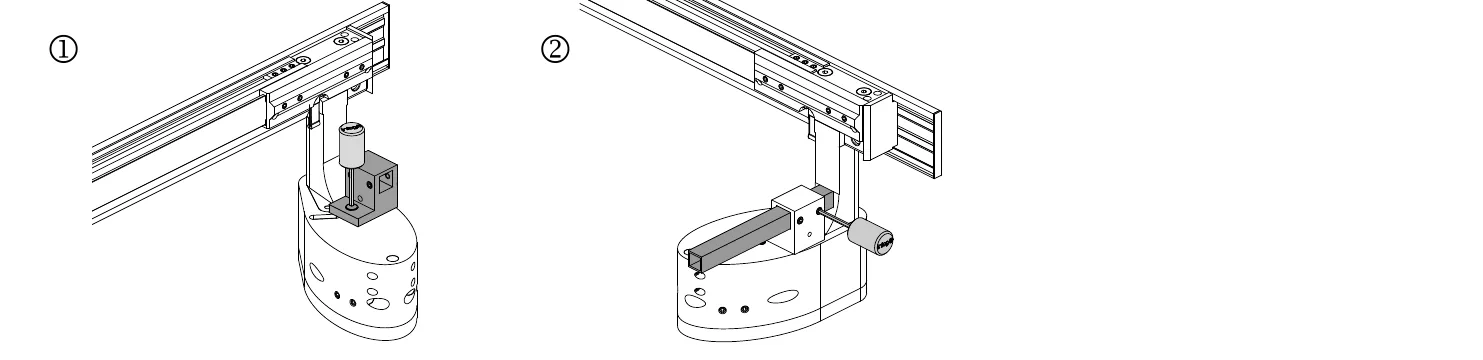

Tekening in twee stappen: het universeel retour wordt aan de motorzijde onder de rail en tegen het motorhuis geplaatst. — Stap 1 en 2.

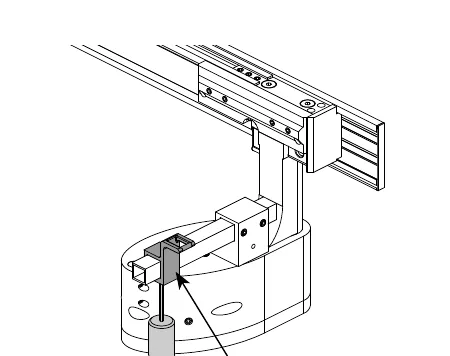

Tekening: universeel retour bij motor voor golfplooi en rimpelband, met pijl naar de haak. — Golfplooi en rimpelbandhaak monteren

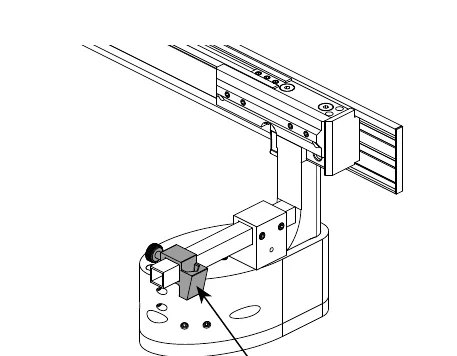

Tekening: universeel retour bij motor voor geplooid gordijn, met pijl naar de houder voor de klem. — Geplooid gordijnhouder voor klem

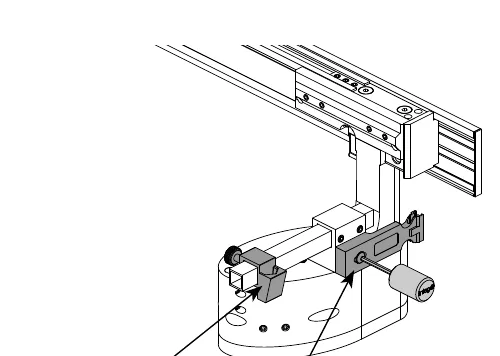

Tekening: universeel retour bij motor voor geplooid gordijn met microflex haken, met pijlen naar de houder voor de klem en de extra houder. — Geplooid gordijn met microflex hakenhouder voor klem · extra houder voor microflexhaken

02

Steun monteren

Wand montage en plafond montage.

Tekening wandmontage: de buitenste steunen minimaal 150 mm uit het einde van de rail. Daaronder de steun vlak met maat 29 en de steun eclipse met maat 20. — Wand montage
minimaal 150mm
steun vlak: 29
steun eclipse: 20

Tekening plafondmontage: de buitenste steunen minimaal 150 mm uit het einde van de rail. Doorsnede met afstand boormaat minimaal 10 mm en wandafstand minimaal 100 mm. — Plafond montage
minimaal 150mm
afstand boor maat min 10mm
wandafstand minimaal 100mm

03

Garnituur monteren

Wand montage en plafond montage.

Tekening wandmontage in twee stappen: rail schuin aan de voorkant in de wandsteun haken en naar beneden draaien; daarna hangt de rail recht in de steun. — Wand montageStap 1 en 2.

Tekening plafondmontage in twee stappen: rail schuin in de plafondsteun haken en naar beneden draaien; daarna hangt de rail recht in de steun. — Plafond montageStap 1 en 2.

04

Motor stabilisering

Motor spanning vrij monteren!

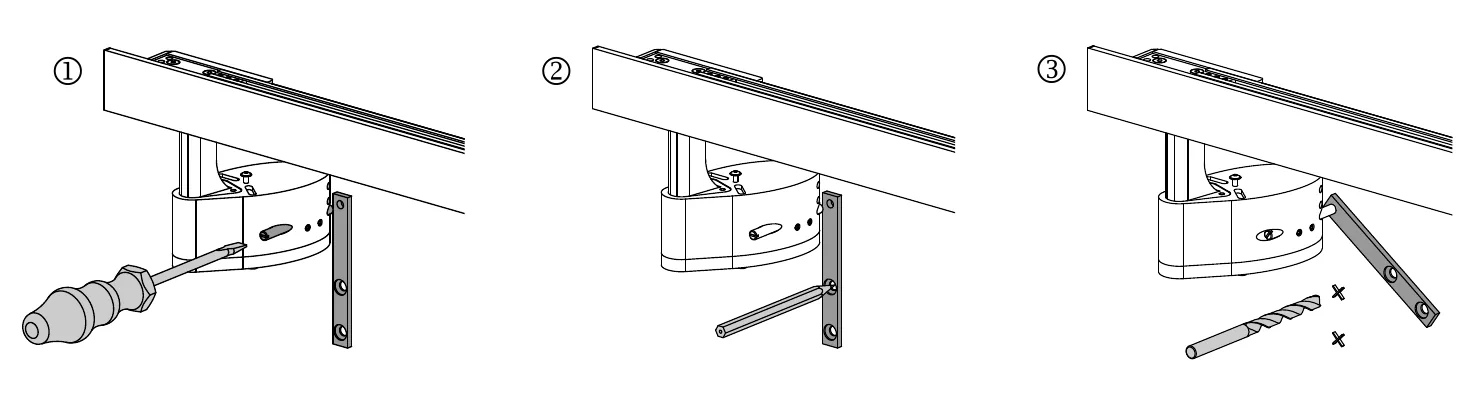

Tekening in drie stappen: schroef in het motorhuis draaien, stabiliseringsstrip met pen aan het motorhuis plaatsen en de gaten in de strip markeren en boren. — Stap 1 tot en met 3.

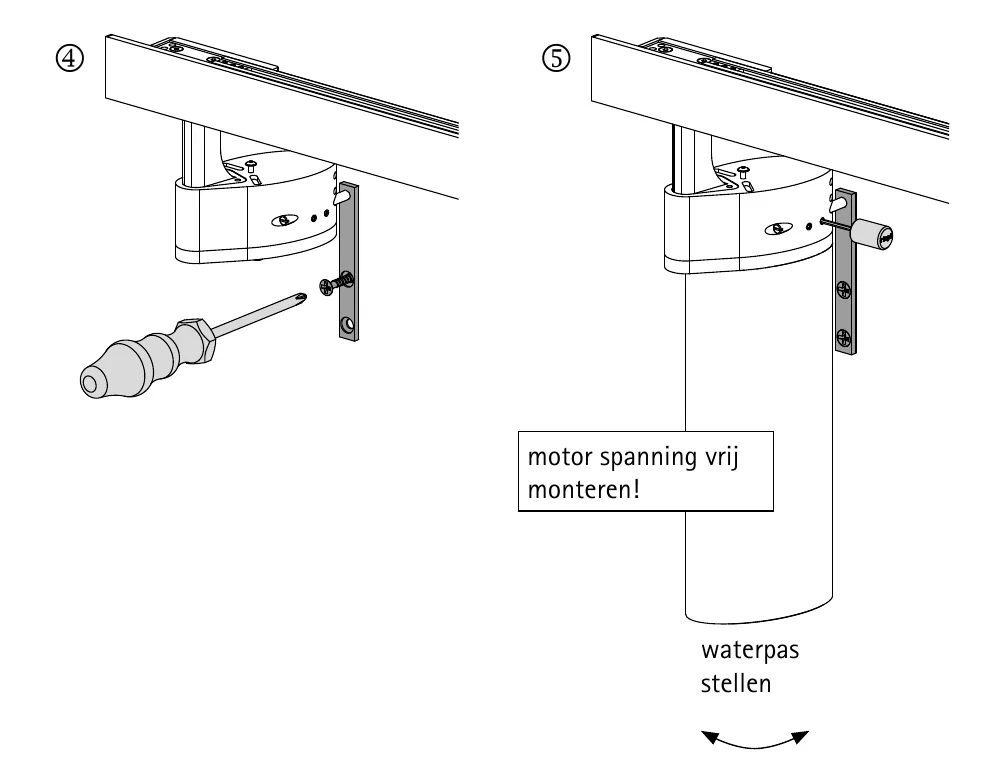

Tekening in twee stappen: stabiliseringsstrip vastschroeven en de motor waterpas stellen. Tekst in de tekening: motor spanning vrij monteren! waterpas stellen. — Stap 4 en 5.
motor spanning vrij monteren!
waterpas stellen

Tekening: alternatief bij plafondmontage, de motor van boven via het motorhuis vastzetten met een draadeind. — alternatief: plafondmontage
van boven in motorhuis
met draadeind 12cm

05

Gordijnen ophangen

Bij geplooid gordijn evt. het teveel aan glijders uitnemen.

Zie video handleiding.

06

Universeel retour. Aan de niet-motor zijde

Alleen bij vrijstaande versie.

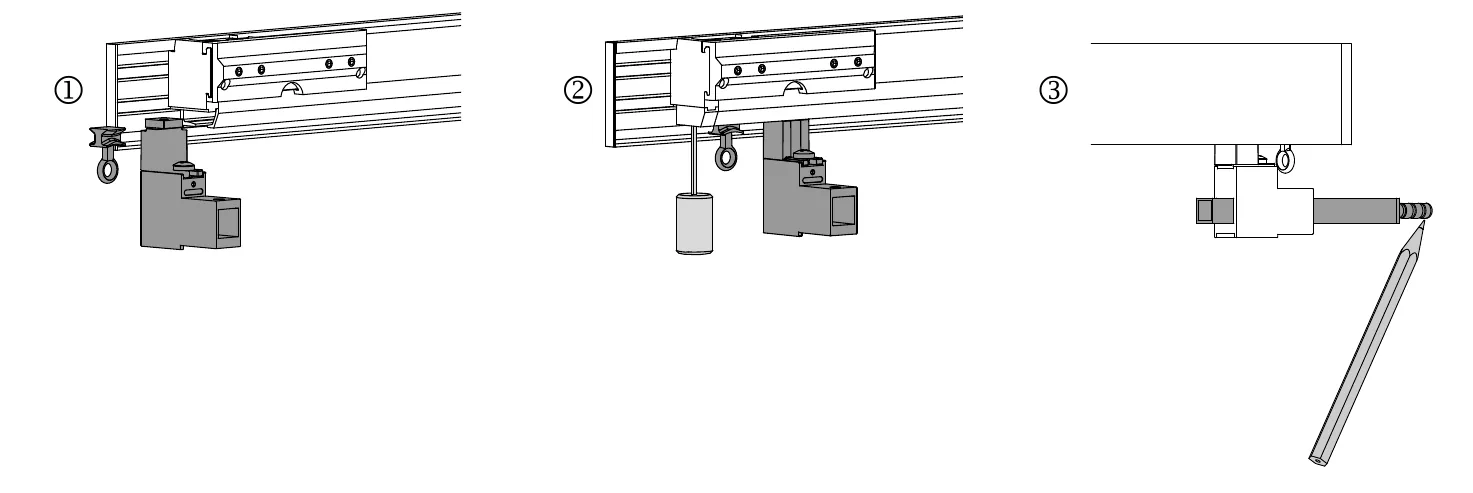

Tekening in drie stappen: universeel retour aan het einde van de rail plaatsen, de positie op de wand of het plafond aftekenen met een potlood. — Stap 1 tot en met 3.

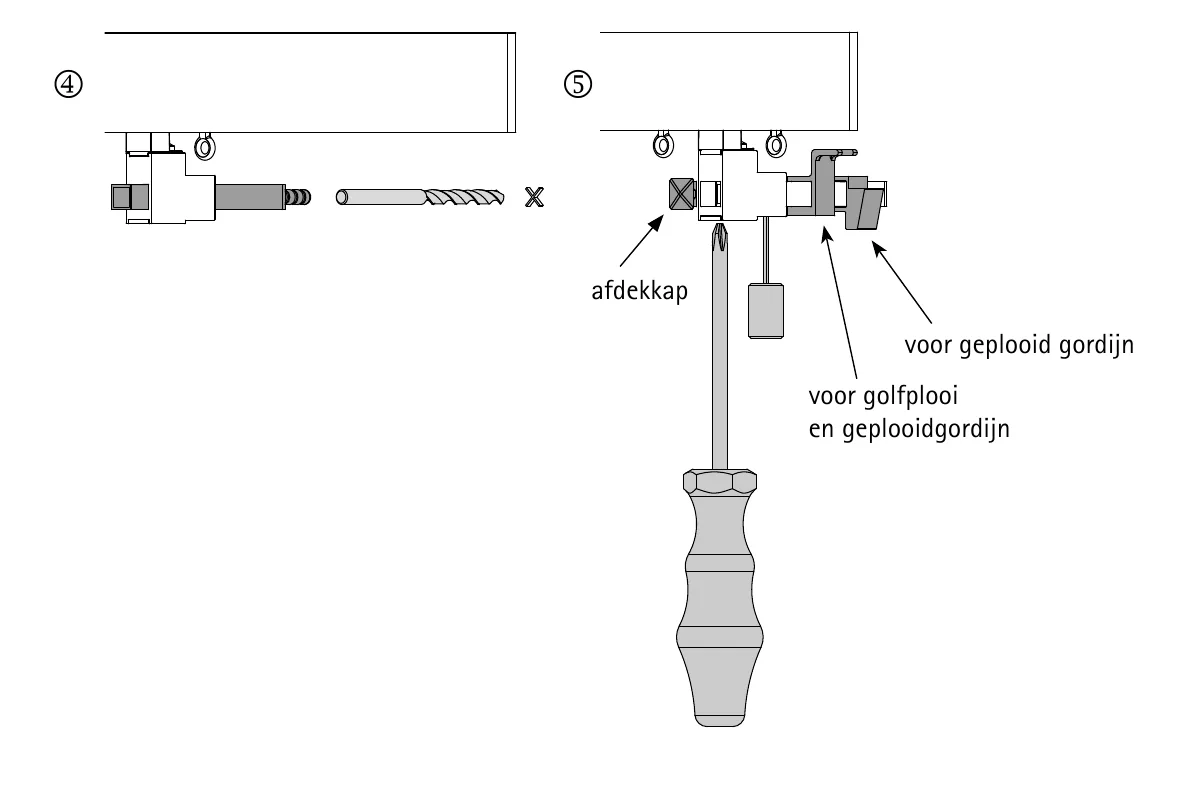

Tekening in twee stappen: gat boren en het retour vastschroeven. Pijlen wijzen naar de afdekkap, de houder voor golfplooi en geplooid gordijn en de houder voor geplooid gordijn. — Stap 4 en 5.
afdekkap
voor golfplooi en geplooidgordijn
voor geplooid gordijn

07

Video handleiding

De video's staan op de website van Interstil.

Montage

In gebruik nemen

De montagefilms met golfplooi (wave) en met geplooid gordijn kun je ook direct bekijken in de online montagehandleiding.
